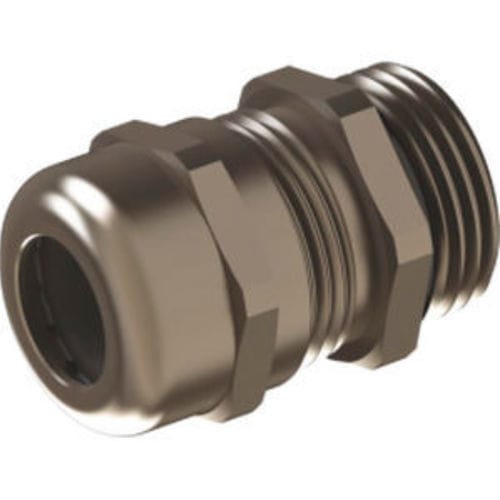

ニッケル真鍮製ケーブルグランド ONBG series

ニトリルブタジエンゴム(NBR)PA6IP68

製品

• 金属ケーブルグランド – 標準タイプ NPT、ONBGシリーズ

材料と部品

• キャップナット: ニッケルめっき真鍮
• クランプインサート: ポリアミド PA6 V2
• シーリングリング: TPV
• グランドボディ: ニッケルめっき真鍮
• Oリング: NBR
• 接続ねじ: NPT ANSI B1.20.1

一般特性

• 防護等級: IP68 - 5 bar
• 温度範囲: -20 °C〜+100 °C; 代替 -40 °C〜+150 °C
• 組立が容易
• ロングスレッド仕様あり
• 高い引張り緩和性能

技術データ
AG Thread | Code | H mm | GL mm | Wrench B mm | Wrench C mm | Clamping Range mm
1/4" | ONBG 01 | 22 | 15 | 14 | 14 | 3 - 6,5
3/8" | ONBG 02/ 01 | 22 | 15 | 18 | 14 | 3 - 6,5
3/8" | ONBG 02 | 23 | 15 | 18 | 17 | 4 - 8
3/8" | ONBG 02/03 | 24,5 | 15 | 20 | 20 | 5 - 10
1/2" | ONBG 03RS | 26,5 | 15 | 22 | 22 | 4 - 10
1/2" | ONBG 03 | 26,5 | 15 | 22 | 22 | 6 - 12
1/2" | ONBG 03/05 | 28 | 15 | 24 | 24 | 10 - 14
3/4" | ONBG 04 | 28 | 15 | 27 | 24 | 10 - 14
3/4" | ONBG 04ES | 31,5 | 15 | 30 | 30 | 9 - 17
3/4" | ONBG 04/06 | 31,5 | 15 | 30 | 30 | 13 - 18
1" | ONBG 05RS | 31,5 | 15 | 34 | 30 | 9 - 17
1" | ONBG 05 | 31,5 | 15 | 34 | 30 | 13 - 18
1" | ONBG 05/07 | 38 | 15 | 40 | 40 | 18 - 25
11/4" | ONBG 06 | 38 | 18 | 43 | 40 | 18 - 25
11/2" | ONBG 07 | 43 | 18 | 50 | 50 | 22 - 32
2" | ONBG 08 | 48 | 20 | 65 | 64 | 33 - 44
2" | ONBG 09 | 48 | 20 | 70 | 75 | 45 - 50
21/2" | ONBG 18s | 48 | 20 | 75 | 75 | 45 - 55
21/2" | ONBG 18 | 58 | 20 | 90 | 90 | 50 - 63
3" | ONBG 19s | 58 | 24 | 90 | 90 | 50 - 63
3" | ONBG 19 | 61 | 24 | 100 | 100 | 60 - 70

特徴 / 技術仕様

• 材料: キャップナットとグランドボディはニッケルめっき真鍮; クランプインサートはポリアミド PA6 V2; シーリングリング TPV; Oリング NBR
• 接続ねじ: NPT ANSI B1.20.1
• 防水保護: IP68 最大5 bar
• 温度範囲: -20 °C〜+100 °C および -40 °C〜+150 °C
• 特性: 組立が容易、ロングスレッド仕様、優れた引張り緩和
