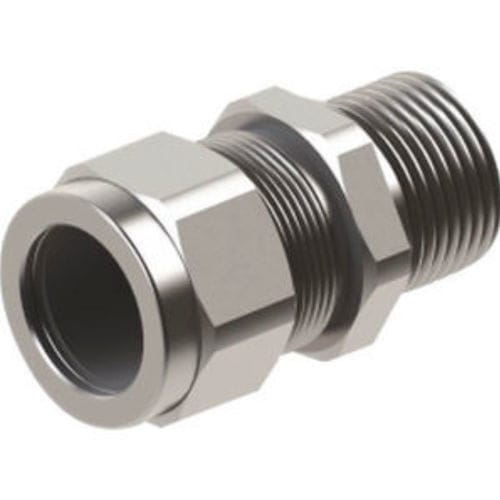

真ちゅう製ケーブルグランド WUG series

ニッケル真鍮製アルミニウム製ステンレススチール製

概要
WUGシリーズは無装甲のシングルコンプレッション式ケーブルグランドで、SWA等のケーブル向けに設計されています。産業用の過酷な環境や防爆規格適合箇所での使用に適しています。

製品詳細
タイプ: WUG（シングルコンプレッション型ケーブルグランド）
認証: PT、CE、RoHS、ISO9001、ISO14001、ISO45001
材質: MS58 真鍮（ニッケルメッキ有無）; ステンレス鋼 AISI303; ステンレス鋼 AISI316L; アルミニウム
規格: EN 60079-0:2012; EN 60079-1:2007; EN 60079-31:2009
保護等級: IP66 / IP68
シール材別温度範囲: NBR -30 °C〜+120 °C; ネオプレン -40 °C〜+100 °C; シリコーン -60 °C〜+180 °C; TPE/V -30 °C〜+100 °C
対応ケーブル: SWA（single wire armour）；STAおよびその他はオプション

技術データ（製品寸法とコード）
Header: Product Size | Product Code | Standard AG | AG NPT | AG | B Min - Max | GL min. mm | C mm / B
16 | WUGXX/16/X | M16x1,5 | 1/2" | PG9 | 6,1 - 11,6 | GL min. 15,0 | C 20 | 24
20s | WUGXX/20s/X | M20sx1,5 | 1/2" | PG11ss | 6,1 - 13,2 | GL min. 15,0 | C 24 | 24
20 | WUGXX/20/X | M20x1,5 | 1/2" | PG11s | 9,5 - 15,9 | GL min. 15 | C 24 | 24
25 | WUGXX/25/X | M25x1,5 | 3/4" | PG13,5 | 12,5 - 20,5 | GL min. 15 | C 30 | 30
32 | WUGXX/32/X | M32x1,5 | 1" | PG21s | 18,2 - 26,2 | GL min. 15 | C 38 | 38
40 | WUGXX/40/X | M40x1,5 | 1 1/4" | PG21 | 23,7 - 33,9 | GL min. 15 | C 45 | 45
50 | WUGXX/50/X | M50x1,5 | 1 1/2" | PG29 | 27,9 - 40,4 | GL min. 15 | C 55 | 55
63s | WUGXX/63s/X | M63sx1,5 | 2" | PG36s | 40,4 - 51 | GL min. 15 | C 70 | 70
63 | WUGXX/63/X | M63x1,5 | 2 1/2" | PG36 | 47,2 - 55,9 | GL min. 15 | C 70 | 80
75s | WUGXX/75s/X | M75sx1,5 | 2 1/2" | PG42 | 52,8 - 59 | GL min. 15 | C 80 | 80
75 | WUGXX/75/X | M75x1,5 | 3" | PG48 | 59,1 - 67,9 | GL min. 15 | C 90 | 90

特性 / 技術仕様

• シリーズ / 型番: WUG Series（シングルコンプレッション）
• 認証: PT、CE、RoHS、ISO9001、ISO14001、ISO45001
• 選択可能な材質: 真鍮（MS58）ニッケルメッキ有無; ステンレス AISI303; ステンレス AISI316L; アルミニウム
• 適合規格: EN 60079-0:2012; EN 60079-1:2007; EN 60079-31:2009
• 保護等級: IP66 / IP68
• シール材別温度範囲: NBR -30 °C〜+120 °C; ネオプレン -40 °C〜+100 °C; シリコーン -60 °C〜+180 °C; TPE/V -30 °C〜+100 °C
• 対応ケーブル: SWA（single wire armour）；STAおよびその他はオプション
• 利用可能なサイズとコード: 上記「技術データ」参照
