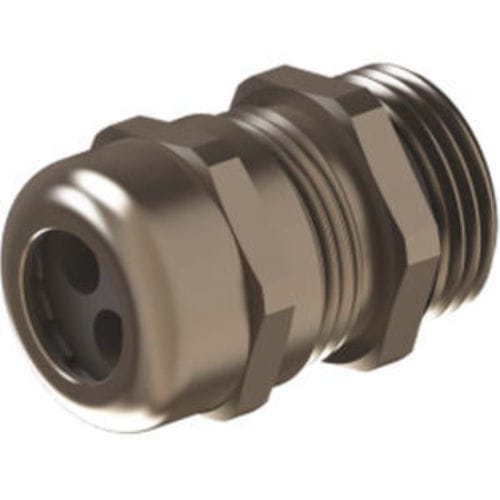

マルチコアケーブルグランド OMBG 02A3

金属製真ちゅう製ニッケル真鍮製

製品概要
OMBG（多穴）およびYMBG（フラットホール）シリーズの金属製ケーブルグランド。メトリックねじの筐体用に設計されています。ボディとキャップナットはニッケルめっき真鍮、クランプインサートはPA6 V2、シーリングはTPVを採用。保護等級IP65で、複数芯またはフラットケーブルに対応する工業用途向け製品です。

主な特長

• 材料：ニッケルめっき真鍮（本体・キャップナット）、PA6 V2（クランプインサート）、TPV（シーリングリング）、NBR（Oリング）
• 接続ねじ：メトリック（EN 60423）
• 保護等級：IP65
• 使用温度範囲：標準 -20 °C～+100 °C / 拡張 -40 °C～+150 °C
• 多穴およびフラットホールのケーブル引き込みに対応
• 組立が容易で、パネル・筐体への確実なシールを実現

技術概要
OMBGは多穴タイプ、YMBGはフラットホールタイプをカバーします。利用可能なメトリックねじサイズは M16、M20、M25、M32、M40、M50 で、穴数やスロット幅はコードにより異なります（下記は代表例）。

• OMBG（多穴）：代表サイズ M16–M50、穴数はコードにより2～16まで
• YMBG（フラットホール）：代表サイズ M25–M50、スロット幅はコードにより最大約28 mm
• 正確な穴構成やC寸法は製造元コード（OMBG / YMBG）を参照してください

用途と取り付け

• パネル、キャビネット、ジョンクションボックスへの複数の丸形またはフラットケーブルの引き込みに
• 産業用電気キャビネット、制御盤、機械筐体に適合
• クランプインサートにより取り付けが容易。必要な穴配列やケーブル断面に応じたコードを選定してください

発注・注意事項

• ねじサイズと穴構成を指定するには、シリーズと製造元コード（OMBG xx / YMBG xx）で発注してください
• 使用環境に合わせて温度範囲と保護等級を確認してください
• 詳細な寸法図や在庫確認はサプライヤーへお問い合わせください
