ミニチュアケーブルグランド MG series

ニッケル真鍮製IP68張力低減

製品

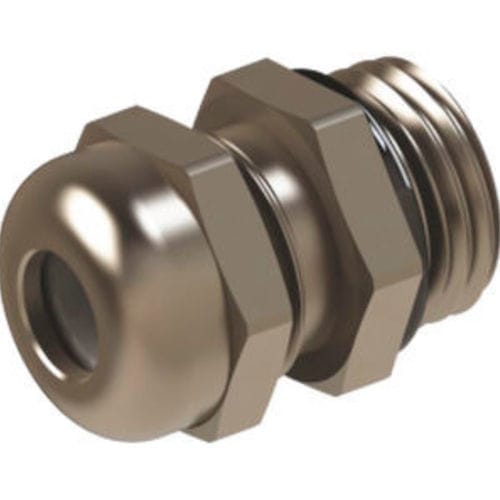

ミニ金属ケーブルグランド MGMシリーズ。電気・照明用途におけるケーブルのシールと引張り保護用に設計されています。

詳細
キャップナット : ニッケルめっき真鍮
シーリングリング : TPV / シリコーン / EPDM
グランド本体 : ニッケルめっき真鍮
Oリング : NBR / TPV / シリコーン / EPDM
接続ねじ : メートルねじ（EN 60423） / PG（DIN 40430）
保護等級 : IP68 - 3 bar
使用温度範囲 : -20 °C +100 °C / -40 °C +150 °C

特長

• 組立が容易
• ロングスレッドおよびステンレス製のバージョンは別注対応
• 狭い設置スペースでの使用に適合
• 照明分野での使用が一般的

Technical Data (Metric/PG thread cable glands)
AG Thread | Code | H mm | GL mm | Wrench | Clamping Range mm
M 6 x 1,0 | MGM6-23 | 10,5 | 6 | 8 | 2-3
M 8 x 1,25 | MGM8s-35 | 15 | 6 | 11 | 3-5
M 8 x 1,25 | MGM8-24 | 15 | 6 | 14 | 2-4
M 10 x 1,5 | MGM10s-46 | 14,5 | 6 | 12 | 4-6
M 10 x 1,5 | MGM10-24 | 15 | 6 | 14 | 2-4
M 10 x 1,5 | MGM10-36 | 15 | 6 | 14 | 3-6
M 12 x 1,5 | MGM12-24 | 15 | 6 | 14 | 2-4
M 12 x 1,5 | MGM12-36 | 15 | 6 | 14 | 3-6
M 16 x 1,5 | MGM16-68 | 16,5 | 6 | 18 | 6-8
PG 7 | MGP7-24 | 15 | 6 | 14 | 2-4
PG 7 | MGP7-36 | 15 | 6 | 14 | 3-6
PG 7 | MGP7-68 | 16,5 | 6 | 17 | 6-8
PG 9 | MGP9-46 | 16,5 | 6 | 17 | 4-6
PG 9 | MGP9-68 | 16,5 | 6 | 17 | 6-8

技術仕様

• 材料：ニッケルめっき真鍮（キャップナット、グランド本体）
• シール材料：TPV、シリコーン、EPDM
• Oリング材料：NBR、TPV、シリコーン、EPDM
• 接続ねじ規格：メートル（EN 60423）およびPG（DIN 40430）
• 防水等級：IP68（3 bar）
• 使用温度範囲：-20 °C～+100 °Cおよび-40 °C～+150 °C（シーリング材により異なる）
• 特長：組立が容易。ロングスレッドおよびステンレス製は別注対応
• 代表的な用途：照明分野およびその他の設置スペースが限られる用途
• 複数のねじサイズと締め付け範囲を用意（コードと寸法は技術データ表を参照）
