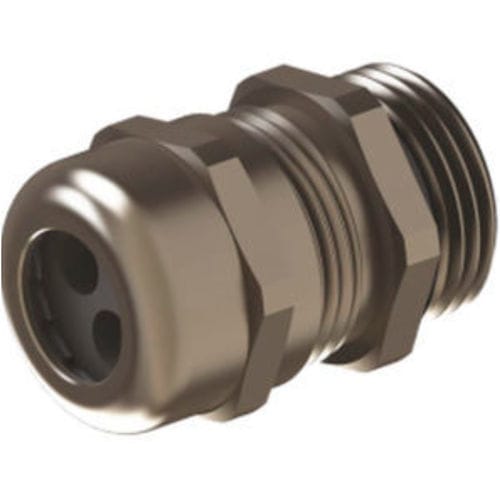

金属製ケーブルグランド OPBG 02A3

ニトリルブタジエンゴム(NBR)PA6IP65

製品概要
OPBGおよびYPBGシリーズの金属製ケーブルグランド。複数心ケーブルおよびフラットケーブル用。ニッケルめっき真鍮製の本体とキャップナット、シーリングによりIP65の保護等級を確保。PGねじ（DIN40430）を用いる産業用電気筐体や接続箱向けに、組み立てが容易で確実なケーブル保持を提供します。

構成部品と材料

• キャップナット: ニッケルめっき真鍮
• クランプインサート: ポリアミド PA6 V2
• シーリングリング: TPV
• 本体: ニッケルめっき真鍮
• Oリング: NBR
• 接続ネジ: PG (DIN40430)
• 保護等級: IP65
• 温度範囲: -20 °C〜+100 °C; -40 °C〜+150 °C

技術データ（PGネジ ケーブルグランド）

• PG 9 | OPBG 02A3 | 穴数 2 | C 3 mm
• PG 9 | OPBG 02B3 | 穴数 3 | C 3 mm
• PG 9 | OPBG 02C3 | 穴数 4 | C 3 mm
• PG 11 | OPBG 03A4 | 穴数 2 | C 4 mm
• PG 11 | OPBG 03A5 | 穴数 2 | C 5 mm
• PG 11 | OPBG 03B4 | 穴数 3 | C 4 mm
• PG 11 | OPBG 03B5 | 穴数 3 | C 5 mm
• PG 13,5 | OPBG 04A5 | 穴数 2 | C 5 mm
• PG 13,5 | OPBG 04A6 | 穴数 2 | C 6 mm
• PG 13,5 | OPBG 04B4 | 穴数 3 | C 4 mm
• PG 13,5 | OPBG 04B5 | 穴数 3 | C 5 mm
• PG 16 | OPBG 05A4 | 穴数 2 | C 4 mm
• PG 16 | OPBG 05A7 | 穴数 2 | C 7 mm
• PG 16 | OPBG 05B4 | 穴数 3 | C 7 mm
• PG 16 | OPBG 05B6 | 穴数 3 | C 6 mm
• PG 16 | OPBG 05C5 | 穴数 4 | C 5 mm
• PG 21 | OPBG 06A8 | 穴数 2 | C 8 mm
• PG 21 | OPBG 06B7 | 穴数 3 | C 7 mm
• PG 21 | OPBG 06B8 | 穴数 3 | C 8 mm
• PG 21 | OPBG 06C7 | 穴数 4 | C 7 mm
• PG 21 | OPBG 06G3 | 穴数 8 | C 3 mm
• PG 21 | OPBG 06G4 | 穴数 8 | C 4 mm
• PG 21 | OPBG 06A5 | 穴数 2 | C 5 mm
• PG 21 | OPBG 06D6 | 穴数 5 | C 6 mm
• PG 21 | OPBG 06F4 | 穴数 9 | C 4 mm
• PG 29 | OPBG 07C9 | 穴数 4 | C 9 mm
• PG 29 | OPBG 07O3 | 穴数 16 | C 3 mm
• PG 36 | OPBG 08E8 | 穴数 6 | C 8 mm

技術データ（フラットホール PG ケーブルグランド）

• PG 16 | YPBG 05 | 穴数 7 | C 13 mm
• PG 21 | YPBG 06 | 穴数 5 | C 17 mm
• PG 29 | YPBG 07 | 穴数 8 | C 22 mm
• PG 36 | YPBG 08 | 穴数 10 | C 28 mm
• PG 36 | YPBG 09 | 穴数 5.5 | C 28 mm
• PG 42 | YPBG 10 | 穴数 12 | C 33 mm

特長／技術仕様

• キャップナット: ニッケルめっき真鍮
• クランプインサート: ポリアミド PA6 V2
• シーリングリング: TPV
• 本体: ニッケルめっき真鍮
• Oリング: NBR
• 接続ネジ: PG (DIN40430)
• 保護等級: IP65
• 温度範囲: -20 °C〜+100 °C; -40 °C〜+150 °C
• 複数心ケーブルおよびフラットケーブルに対応
• 産業用設置向けの簡単な組み立て
