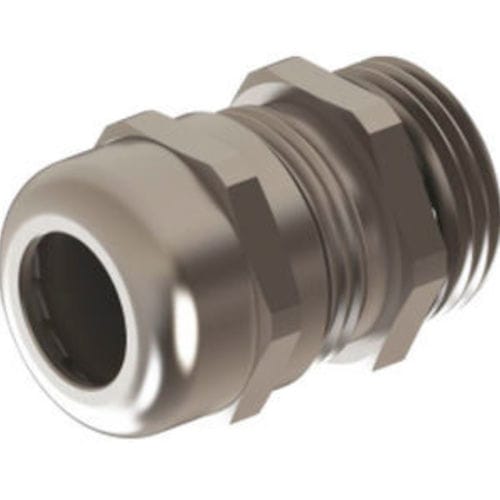

金属製ケーブルグランド OPBG 01

ニトリルブタジエンゴム(NBR)PA6IP68

製品概要

• PGねじの金属ケーブルグランド（標準タイプ、メートル表示）

材料

• キャップナット: ニッケルめっき真鍮
• クランプインサート: ポリアミド PA6 V2
• シーリングリング: TPV
• グランド本体: ニッケルめっき真鍮
• Oリング: NBR

規格・接続

• 接続ねじ: PG (DIN 40430)
• 保護等級: IP68 - 5 bar

温度

• 使用温度範囲: -20 °C〜+100 °C; -40 °C〜+150 °C（要望時）

特性

• 組立が容易
• 長ねじタイプあり
• 高いケーブル引張耐性

技術データ - 標準ねじ
AG Thread | Code | H mm | GL mm | Wrench mm | Clamping Range mm
PG 7 | OPBG 01 | 22 | 6 | 14 | 3 - 6,5
PG 9 | OPBG 02 | 23 | 6 | 17 | 4 - 8
PG 11 | OPBG 03 | 24,5 | 6 | 20 | 5 - 10
PG 13,5 | OPBG 04RS | 26,5 | 6,5 | 22 | 4 - 10
PG 13,5 | OPBG 04 | 26,5 | 6,5 | 22 | 6 - 12
PG 16 | OPBG 05 | 28 | 6,5 | 24 | 10 - 14
PG 21 | OPBG 06 | 31,5 | 7 | 30 | 13 - 18
PG 29 | OPBG 07 | 38 | 8 | 40 | 18 - 25
PG 36 | OPBG 08 | 43 | 10 | 50 | 22 - 32
PG 42 | OPBG 09 | 47 | 12 | 57 | 30 - 38
PG 48 | OPBG 10 | 48 | 14 | 64 | 33 - 44

技術データ - 長ねじ
AG Thread | Code | H mm | GL mm | Wrench mm | Clamping Range mm
PG 7 | OPBG 11 | 22 | 10 | 14 | 3 - 6,5
PG 9 | OPBG 12 | 23 | 10 | 17 | 4 - 8
PG 11 | OPBG 13 | 24,5 | 10 | 20 | 5 - 10
PG 13,5 | OPBG 14RS | 26,5 | 10 | 22 | 4 - 10
PG 13,5 | OPBG 14 | 26,5 | 10 | 22 | 6 - 12
PG 16 | OPBG 15 | 28 | 10 | 24 | 10 - 14
PG 21 | OPBG 16 | 31,5 | 12 | 30 | 13 - 18
PG 29 | OPBG 17 | 38 | 12 | 40 | 18 - 25
PG 36 | OPBG 18 | 43 | 14 | 50 | 22 - 32
PG 42 | OPBG 19 | 47 | 18 | 60 | 30 - 38
PG 48 | OPBG 20 | 48 | 18 | 65 | 33 - 44

技術仕様

• キャップナット: ニッケルめっき真鍮
• クランプインサート: ポリアミド PA6 V2
• シーリングリング: TPV
• グランド本体: ニッケルめっき真鍮
• Oリング: NBR
• 標準接続ねじ: PG (DIN 40430)
• 保護等級: IP68 - 5 bar
• 使用温度範囲: -20 °C〜+100 °C（標準）；-40 °C〜+150 °C（要望時）
• 供給バリエーション: 標準および長ねじタイプ
• 主な特長: 組立が容易、長ねじバリエーション、高い引張耐性
