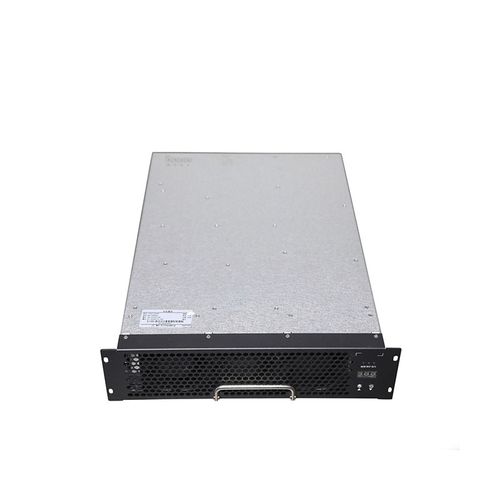

全SiC式出力モジュール THWT40F10030C9EUR

ACDC

製品紹介
THWT40F10030C9EURは、Tonhe Technologyが北米市場向けに開発した高効率・高電力密度の直流充電モジュールで、UL2202に準拠しています。

製品の利点

• 広い出力定格電力範囲：300–1000 VDC
• 超低待機電力：<10 W
• 非常に低い全高調波歪み（THD）：≤5%
• 広い動作温度範囲：-40°C ～ +75°C
• 高い変換効率：ピーク効率 ≥97.2%
• 非常に低い騒音レベル：定格負荷時で60 dB（室温）

主要性能
型番：THWT40F10030C9EUR

• AC入力：
  • 入力電圧：定格480 VAC、3W+PE、動作範囲286–533 VAC
  • 入力周波数：60 Hz ±10%
  • 入力力率：≥0.99
  • 入力過電圧保護：289±3 VAC
  • 入力低電圧保護：536±3 VAC
• DC出力：
  • 定格出力電力：40 kW
  • 出力電圧範囲：200–1000 VDC
  • 出力電流範囲：8–134 A
  • 出力定電力範囲：300–1000 VDC
  • ピーク効率：≥97.2%
  • ソフトスタート時間：≤3 s
  • 短絡保護：自己復帰型保護
  • 電圧制御精度：≤±0.5%
  • THD：≤5%
  • 電流制御精度：≤±1%
  • 電流共有不均衡：≤±5%

動作環境

• 動作温度：-40°C ～ +70°C
• 相対湿度：95% RH以下、結露無きこと
• 高度：≤2000 m（2000 m超で性能低下）

製品特長

• 冷却方式：ファン冷却
• 待機電力：<10 W
• 通信プロトコル：CAN（ボーレート125 kbs、電圧レベル5 V）
• アドレス設定：デジタル表示、ボタン操作
• モジュール寸法（ハンドル除く）：437.5 × 300 × 84 mm（L × W × H）
• 重量：≤18 kg
• MTBF：500,000 時間

生産拠点
Tonhe TechnologyはISO9001およびIATF16949の品質マネジメント認証を取得しています。製造には自動SMTライン、自動プリント・検査装置、波形はんだ付け、自動保護塗布ライン、エージング検査ラインなどの支援設備があり、50以上の生産工程を経て年間生産能力は500,000台以上の充電モジュールに達します。

試験拠点
Tonhe TechnologyはCNASおよびDiLAC認定のEMCラボを保有しています。試験設備には3 m半無響室のEMCチャンバー、Chroma電子負荷、AC電源、Yokogawa WT1800パワーアナライザ、Flukeマルチメータ、温湿度チャンバーなどがあり、充電器システムの包括的試験や過渡耐性試験が可能です。

証明書
証明書・適合にはUL2202および輸出用充電モジュールに関連するその他の業界認証が含まれます。

梱包と出荷
梱包・出荷は小口注文（宅配便）から大型出荷（海上・航空コンテナ）まで対応可能です。FOB Shijiazhuangは顧客により一般的に採用されています。

FAQ（抜粋）

• 通信プロトコル：CAN；CANボーレート125 kbs；CAN電圧レベル5 V。
• ゲル封入：全シリーズのモジュールがゲル封入をサポートします。
• 取り付け：モジュールは水平、側置き、逆さまのいずれでも設置可能です。
• 納期：量産注文は通常のリードタイム；サンプルは在庫有りの場合あり。最小数量およびリードタイムは注文により異なります。
• 支払条件：メーカー標準条件；長期協力の場合は交渉可能。
• 保証：出荷受領日より標準12か月の保証。
• アフターサービス：契約に応じオンラインおよびオンサイトサービスを提供。プロジェクト向け24時間対応スキーム有り。

技術仕様

• 型番：THWT40F10030C9EUR
• ブランド：Tonhe Technology
• 定格出力電力：40 kW
• 出力電圧範囲：200–1000 VDC
• 出力電流範囲：8–134 A
• 出力定電力範囲：300–1000 VDC
• ピーク効率：≥97.2%
• 待機電力：<10 W
• THD：≤5%
• 動作温度：-40°C ～ +70°C
• 冷却方式：ファン冷却
• 寸法（L×W×H）：437.5 × 300 × 84 mm（ハンドル除く）
• 重量：≤18 kg
• MTBF：500,000 時間
