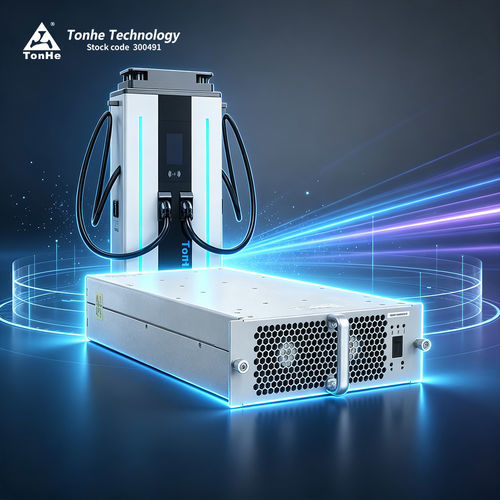

全SiC式出力モジュール TH40F10030C8E-WT

ACDC

製品概要
TH40F10030C8E-WTは、Tonhe TechnologyがEV充電柱向けに開発した高効率・高電力密度の電源モジュールです。270–490 VACの三相四線（3φ + PE）入力に対応し、最大出力40 kWを供給します。標準の定電力出力レンジは300–500 VDCおよび600–1000 VDCです。

製品紹介
EV充電ステーション向けに設計され、広いAC入力範囲、柔軟なDC出力レンジ、シャーシやキャビネットへの組み込みに適したコンパクトな設計を特徴とします。

製品の利点

• State Gridの三一化サイズに準拠したチャージャーモジュール設計。
• 幅広い定電力出力選択：300–500 VDCおよび600–1000 VDCで各種バッテリに対応。
• 超低待機無効電力：≤10 Var、系統負荷を低減。
• 低全高調波歪み：≤5%で電力品質を確保。

パラメトリック性能
型番：TH40F10030C8E-WT
AC入力：定格電圧 380 VAC、3φ + PE；動作範囲 270–490 VAC
入力周波数：50/60 Hz ±10%
力率：≥0.99
入力過電圧保護：487±10 VAC
入力低電圧保護：270±10 VAC

DC出力：定格出力 40 kW
出力電圧範囲：50–1000 VDC
出力電流範囲：0.5–134 A
定電力レンジ：300–500 VDC；600–1000 VDC
ピーク効率：≥96%
ソフトスタート時間：3–8 s
短絡保護：自己復帰型保護
電圧制御精度：≤±0.5%
THD：≤5%
電流制御精度：≤±1%
電流分配不均衡：≤±5%

製品特長

• 冷却方式：ファン冷却により安定した熱特性。
• 待機消費電力：≤10 W。
• 通信：CAN（125 kbps、CANレベル5 V）。
• アドレス/操作：デジタル表示とボタン操作。
• 寸法（ハンドル除く）：460 × 218 × 84 mm（L × W × H）。
• 重量：≤15 kg。
• MTBF：500,000時間。

生産拠点
Tonhe TechnologyはISO9001およびIATF16949認証を取得しています。生産ラインには自動SMT、はんだペースト印刷・検査、波はんだ実装ライン、自動保護コーティングライン、エージング試験ラインが含まれます。統合生産後の年産は50万台を超えます。

試験センター
Tonhe TechnologyはCNASおよびDiLAC認定のEMCラボを保有し、半無響3mチャンバー、Chroma負荷、AC電源、Yokogawa電力アナライザ、Fluke機器、温湿度チャンバーを備えます。サージ、EFT、DIPsおよび過渡耐性試験が可能です。

認証
企業および製品はCEやTUVなどの認証を取得しており、品質システムにはISO9001およびIATF16949が含まれます。

FAQ（抜粋）

• 通信プロトコル：CAN；ボーレート125 kbps；CANレベル5 V。
• 封止（ポッティング）：全シリーズが封止（グルーフィリング）に対応。
• 設置：水平、側置き、逆さ設置が可能。逆さ設置用にハンドル無し前面パネルを提供可能。
• 納期：通常の生産リードタイムは数量に依存；サンプルは在庫の可能性あり。大口やカスタムは納期が異なります。
• 支払条件：標準は100%前払いTT；長期取引は条件交渉可（例：50/50や30/70など）。
• 保証：受領から標準12ヶ月保証。
• アフターサービス：契約に応じてオンラインおよびオンサイトのサポートを提供；プロジェクト向け24時間対応スキームあり。
• 販売市場：充電モジュールおよびEV充電器は複数国へ輸出実績あり。

仕様

• 型番：TH40F10030C8E-WT
• ブランド：Tonhe Technology
• AC入力定格電圧：380 VAC（動作 270–490 VAC）
• 入力周波数：50/60 Hz ±10%
• 入力力率：≥0.99
• DC定格出力：40 kW
• 出力電圧範囲：50–1000 VDC
• 出力電流範囲：0.5–134 A
• 定電力レンジ：300–500 VDC；600–1000 VDC
• ピーク効率：≥96%
• ソフトスタート時間：3–8 s
• 保護：短絡時自己復帰保護
• 電圧制御精度：≤±0.5%
• THD：≤5%
• 電流制御精度：≤±1%
• 電流分配不均衡：≤±5%
• 動作温度：-30°C〜+70°C
• 相対湿度：5%–95% RH（結露なし）
• 高度：≤2000 m（以上は出力低下）
• 冷却：ファン冷却
• 待機消費電力：≤10 W
• 通信：CAN（125 kbps、5 V）
• アドレス/操作：デジタル表示、ボタン操作
• 寸法（ハンドル除く）：460 × 218 × 84 mm（L × W × H）
• 重量：≤15 kg
• MTBF：500,000時間
