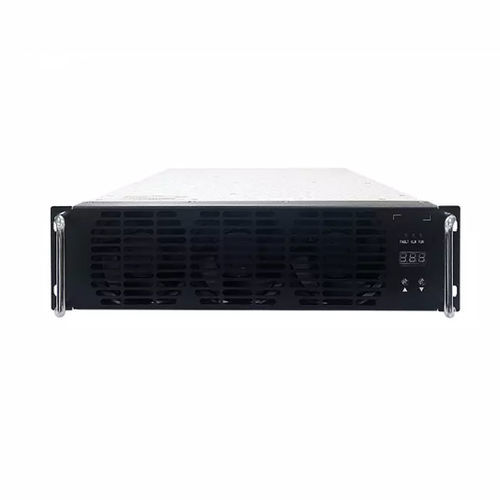

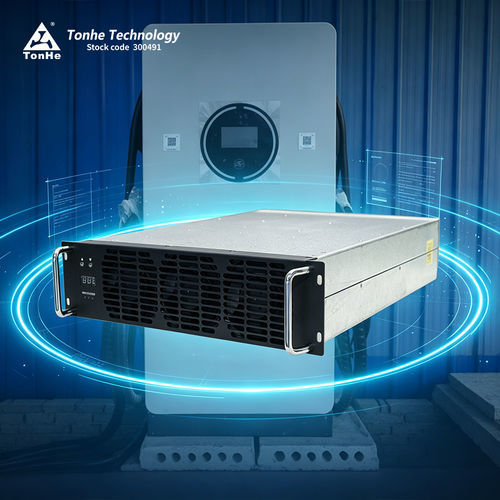

電動車両用昇圧器モジュール TH40F10030C9E-WT

EVDC

製品概要
TH40F10030C9E-WT は、電気自動車（EV）充電用途向けに設計された高効率・高電力密度のパワーモジュールです。270Vac〜490Vac の三相四線（三相+PE）入力に対応し、最大出力は 40 kW、既定の定電力出力範囲は 300 Vdc〜1000 Vdc です。充電システムの監視／制御ユニットは CAN バス経由でモジュールと通信し、動作パラメータ設定、稼働データ収集、状態制御を行います。

製品の利点

• 低騒音：定格負荷時で約 60 dB（標準環境）
• 高効率：定格負荷効率 >96%、最高効率 ≥97.2%
• 低待機無効電力：<12 Var
• DM 設計：巻線部品の体積を約 30% 削減し、放熱性を改善

主要パラメータ（要約）
型番：TH40F10030C9E-WT
AC 入力：270Vac〜490Vac 三相四線（3 相 + PE）対応。
DC 出力：既定の定電力出力範囲 300 Vdc〜1000 Vdc、定格出力 40 kW。

生産・試験拠点（要約）
生産は ISO9001、IATF16949 の品質管理体制下で行われています。設備は全自動 SMT ライン、はんだペースト印刷・検査装置、挿入・波はんだ、保護塗布ライン、エージング・試験ラインなどを備え、50 を超える工程を経て年産 500,000 台以上の生産能力を有します。
試験センターは 3m 半無響 EMC チャンバーや、電力解析計、恒温恒湿槽、安定化 AC 供給、DC 負荷、過渡耐性試験装置等を有し、放射エミッション／イミュニティ、総合信頼性試験を実施します。

梱包・出荷（要約）
小口注文は国際宅配（ドア・ツー・ドア）、大口はコンテナによる海上または航空輸送を利用します。

FAQ（抜粋）

• 通信プロトコル：CAN（典型ボーレート 125 kbps、電圧レベル 5 V）。
• 封入（接着剤充填）：シリーズ全機種が対応。
• 取り付け方法：水平、側置き、上下逆置きが可能（逆置きはフロントパネルのカスタムが必要な場合あり）。
• 納期：サンプルは在庫がある場合が多く、小ロットは短納期（例：≥10 台で約 7 日）。大口・カスタムは生産調整（例：約 35 日）。
• 支払条件：標準は 100% TT 前払い。長期協業の場合は条件交渉可。
• 保証：出荷受領後標準 12 か月。
• アフターサービス：契約条件に応じてオンライン／オンサイト対応。
• 認証：ISO9001、IATF16949、CE、TUV 等。

仕様 / 技術データ

• 型番：TH40F10030C9E-WT
• ブランド：Tonhe
• AC 入力 - 定格電圧：380 VAC 三相（中性線無し）；動作範囲 285–475 VAC
• AC 入力 - 周波数：50 Hz
• AC 入力 - 力率：≥0.99
• AC 入力 - 過電圧保護：490 ± 10 Vac
• AC 入力 - 低電圧保護：270 ± 10 Vac
• DC 出力 - 定格出力：40 kW
• DC 出力 - 電圧範囲：50–1000 VDC
• DC 出力 - 電流範囲：1–134 A
• DC 出力 - 定電力範囲：300–1000 VDC → 40 kW 定電力出力
• DC 出力 - 最高効率：≥97.2%
• ソフトスタート時間：≤5 s
• 短絡保護：遮断およびロック（電源サイクルで解除）
• 電圧調整精度：≤±0.5%
• THD：≤5%
• 電流制御精度：≤±1%
• 電流分配不均衡：≤±5%
• 動作温度：-40 ℃〜+70 ℃
• 相対湿度：5%RH〜95%RH（結露なし）
• 高度：≤2000 m
• 冷却方式：ファン冷却
• 待機消費電力：<10 W
• 通信：CAN（CAN バス）
• アドレス設定：デジタル表示＋キー操作
• モジュール寸法（ハンドル除く）：437.5 × 300 × 84 mm（L × W × H）
• 重量：≤18 kg
• MTBF：500,000 時間
