デジタル出力モジュール TH40F10030C8L-WT

DCAC

製品紹介

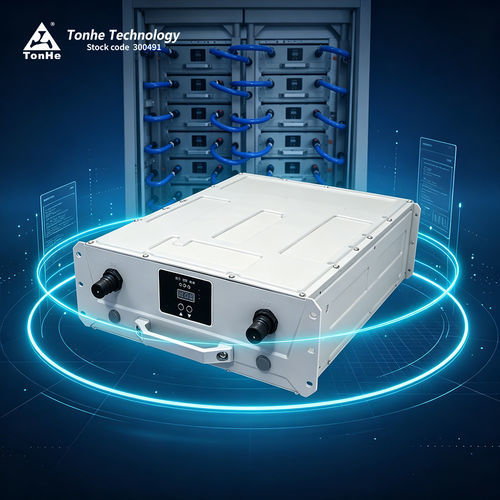

TH40F10030C8L-WT は Tonhe 製の液冷式電源モジュールで、EV 充電ステーション向けに設計されています。323–460 VAC 範囲の三相四線（3相＋PE）入力に対応し、公称入力は 400 VAC です。定格直流出力は 40 kW、定電力出力電圧範囲は 300–1000 VDC です。充電システムの監視・制御ユニットは CAN 経由でモジュールと通信し、パラメータ設定、テレメトリ、動作制御を行います。

主な利点

• 動作音：0 dB
• 保護等級：IP65
• 動作温度範囲：-40 °C～+75 °C
• 想定使用寿命：>10 年、メンテナンス負荷を低減する設計
• ピーク変換効率：≥97%

パラメータ性能
型番：TH40F10030C8L-WT
定格 DC 出力：40 kW
出力電圧範囲：300–1000 VDC
出力電流範囲：0.5–133.3 A
定電力範囲：300–1000 VDC
ピーク効率：≥97%
ソフトスタート時間：≤3 s
電圧調整精度：≤±0.5%
電流調整精度：≤±1%
電流共有不均衡：≤±5%
短絡保護：セルフロールバック保護

AC 入力
公称電圧：400 VAC（3W+PE）；動作範囲 270–490 VAC
入力周波数：50/60 Hz ±10%
入力力率：≥0.99
入力過電圧保護：490 ±10 VAC
入力低電圧保護：270 ±10 VAC
THD：≤±5%

動作環境
動作温度：-40 °C～+75 °C
相対湿度：結露なしで ≤95%
高度：≤2000 m（2000 m 超で出力低下）

製品特長

• 冷却方式：液冷
• 保護等級：IP65
• 待機消費電力：<10 W
• 通信プロトコル：CAN（125 kbs、5 V）
• アドレス設定：デジタル表示とボタン操作
• 寸法（ハンドル除く D×W×H）：460×300×120 mm
• 重量：≤35 kg
• MTBF：500,000 時間

生産と試験
自動 SMT ラインや組立ラインで生産され、防護コーティングやエージング工程を実施。EMC 放射・イミュニティ試験、環境・電気試験を備えた試験室で製品検証を行います。

梱包と出荷
輸送に適した保護梱包。少量は宅配便のドアツードア、大量はコンテナで海上/航空輸送。物流条件（FOB 等）は交渉可能です。

FAQ（要約）

• 通信：CAN、125 kbs、5 V
• ポッティング：シリーズは要望によりポッティング対応可能
• 設置方法：水平、側面、逆さま設置が可能（逆さ設置はフロントパネルのカスタムが必要な場合あり）
• 納期：工場直販；少量（約10台）で約7日、量産やカスタムは長め（約35日程度、調整により変動）
• 支払条件：前払い TT（長期協力は条件交渉可）
• カスタマイズ：OEM/ODM 対応（銘板、色、形状）
• 保証：納品受領から 12 か月

仕様 / 技術仕様

• 型式：TH40F10030C8L-WT
• ブランド：Tonhe
• 保護等級：IP65
• 定格 DC 出力：40 kW
• 出力電圧範囲：300–1000 VDC
• 出力電流範囲：0.5–133.3 A
• 公称 AC 入力電圧：400 VAC（3W+PE）；範囲 270–490 VAC
• 入力周波数：50/60 Hz ±10%
• 入力力率：≥0.99
• THD：≤±5%
• ピーク効率：≥97%
• ソフトスタート：≤3 s
• 電圧調整：≤±0.5%
• 電流調整：≤±1%
• 電流共有不均衡：≤±5%
• 冷却：液冷
• 待機消費：<10 W
• 通信：CAN（125 kbs、5 V）
• 寸法：460×300×120 mm（ハンドル除く）
• 重量：≤35 kg
• MTBF：500,000 時間
• 想定寿命：>10 年
