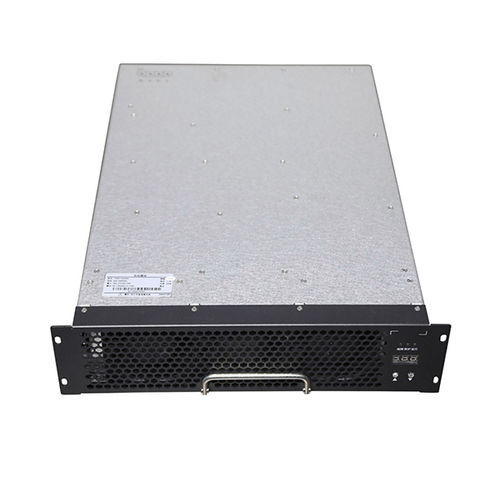

DC出力モジュール THWT40F10030C9EUR

製品概要
THWT40F10030C9EURは高効率・高電力密度のDC充電モジュールで、EV充電用途向けに設計され、米国市場向けにUL2202に準拠しています。

製品紹介
本製品は40 kWのDC充電モジュールで、広い出力電圧範囲と定電力動作が可能で急速充電システム向けに最適化されています。商用充電器に求められる高い変換効率、低待機消費、堅牢な保護機能を備えています。

製品の利点

• 広い出力定電力範囲：300–1000 VDC
• 超低待機消費：<10 W
• 低全高調波歪 (THD)：≤5%
• 広い動作温度範囲：-40 °C～+70 °C
• 高変換効率：ピーク ≥97.2%
• 低騒音：定格負荷時 60 dB（室温）

仕様（パラメトリック性能）
型番：THWT40F10030C9EUR

AC入力：
定格電圧：480 VAC、3W+PE；動作範囲：286–533 VAC
入力周波数：60 Hz ±10%
入力力率：≥0.99
入力過電圧保護：289±3 VAC
入力低電圧保護：536±3 VAC

DC出力：
定格出力：40 kW
出力電圧範囲：200–1000 VDC
出力電流範囲：8–134 A
出力定電力範囲：300–1000 VDC
ピーク効率：≥97.2%
ソフトスタート時間：≤3 s
短絡保護：自己復帰式保護
電圧制御精度：≤±0.5%
THD：≤5%
電流制御精度：≤±1%
電流共有不均衡：≤±5%

動作環境
動作温度：-40 °C～+70 °C
相対湿度：≤95% RH（結露なきこと）
高度：≤2000 m（2000 m超でデレーティング）

製品特徴
冷却方式：ファン冷却
待機消費電力：<10 W
通信プロトコル：CAN（125 kbps、5 Vレベル）
アドレス設定：デジタル表示とボタン操作
モジュール寸法（ハンドル除く）：437.5 × 300 × 84 mm（L × W × H）
重量：≤18 kg
MTBF：500,000 時間

生産拠点
Tonhe TechnologyはISO9001およびIATF16949を取得。製造にはSMTライン、自動はんだペースト印刷・検査、波はんだライン、保護塗装ライン、エージング検査ラインなどの設備を備え、総合的な生産工程を経て年間50万台以上の充電モジュール生産が可能です。

試験拠点
CNAS認定の一流EMCラボを保有。試験設備は放射エミッション/イミュニティ用3m半無響室、Chroma電気負荷、AC電源、Yokogawa WT1800電力解析器、Fluke 8808A、温湿度試験室（-60 °C～+150 °C）、AXOS8過渡/イミュニティ試験システム等、充電器試験に適した装置を含みます。

梱包・出荷
少量注文は国際宅配便で出荷、 大量出荷はコンテナで海上または航空輸送。標準リードタイム：10台以上のバッチで通常約7日、サンプルは在庫がある場合あり。大口やカスタムは生産調整で日数が延びる（例：約35日、数量と仕様による）。

FAQ（抜粋）
通信プロトコル：CAN、125 kbps、5 Vレベル。
ジェル充填：全シリーズでジェル（ポッティング）充填対応。
取り付け方法：横置き、側立て、逆さま取り付け可能；逆さま用フロントパネルのカスタム対応あり。
支払条件：標準は注文時100%前払いTT、長期協力は相談可。
保証：受領日より標準12か月。
アフターサービス：契約に応じオンラインおよびオンサイト対応、24時間応答体制あり。

技術仕様

• 型番：THWT40F10030C9EUR
• ブランド：Tonhe Technology
• 定格出力：40 kW
• 出力電圧範囲：200–1000 VDC
• 出力電流範囲：8–134 A
• 出力定電力範囲：300–1000 VDC
• ピーク効率：≥97.2%
• THD：≤5%
• 電圧制御精度：≤±0.5%
• 電流制御精度：≤±1%
• 電流共有不均衡：≤±5%
• AC入力定格電圧：480 VAC（3W+PE）；範囲 286–533 VAC
• 入力周波数：60 Hz ±10%
• 力率：≥0.99
• 待機消費電力：<10 W
• 冷却：ファン冷却
• 通信：CAN（125 kbps、5 Vレベル）
• 寸法（ハンドル除く）：437.5 × 300 × 84 mm
• 重量：≤18 kg
• 動作温度：-40 °C～+70 °C
• 相対湿度：≤95% RH（結露なきこと）
• 高度：≤2000 m（2000 m超でデレーティング）
• MTBF：500,000 時間
