デジタル出力モジュール TH40F10030C8E-WT

DCACDC

製品概要

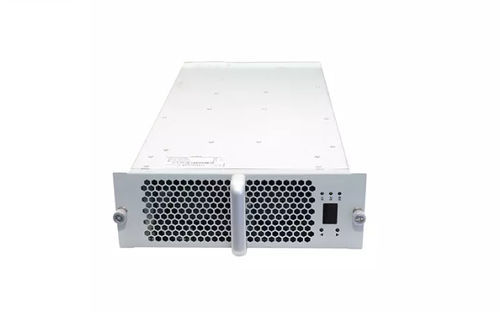

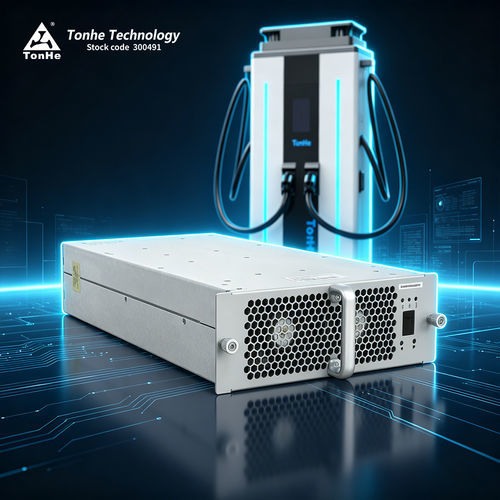

TH40F10030C8E-WT（Kunlunシリーズ）は、Tonhe Technology製の40 kWパワーモジュールで、EV充電桩向けに設計されています。270–490 VACの三相四線入力（3相＋PE）に対応し、デフォルトの定電力レンジは300–500 VDCおよび600–1000 VDCです。

主な利点

• State Gridのthree-unifiedサイズに準拠する設計。広い定電力レンジをサポート：300–500 V、600–1000 V
• 低待機/無効電力：待機無効電力 ≤ 10 Var、待機消費電力 ≤ 10 W
• 低高調波と高効率：THD ≤ 5%、ピーク効率 ≥ 96%

技術仕様

• 型番：TH40F10030C8E-WT
• ブランド：Tonhe Technology
• AC入力定格電圧：380 VAC（3W + PE）；動作範囲 270–490 VAC
• AC入力周波数：50/60 Hz ±10%
• 入力力率：≥ 0.99
• 入力過電圧保護：487 ±10 VAC
• 入力低電圧保護：270 ±10 VAC
• 定格DC出力電力：40 kW
• DC出力電圧範囲：50–1000 VDC
• DC出力電流範囲：0.5–134 A
• 定電力レンジ：300–500 VDC、600–1000 VDC
• ピーク効率：≥ 96%
• ソフトスタート時間：3–8 s
• 短絡保護：自己復帰保護
• 電圧調整精度：≤ ±0.5%
• 電流調整精度：≤ ±1%
• 電流分担不均衡：≤ ±5%
• THD（出力）：≤ 5%

動作環境
動作温度：-30°C〜+70°C
相対湿度：5% RH〜95% RH、結露不可
高度：≤ 2000 m（2000 m超で出力低下）

製品機能

• 冷却方式：ファン冷却
• 待機消費電力：≤ 10 W
• 通信：CAN（125 kbps、5 Vレベル）
• 表示/アドレス設定：デジタル表示とボタン操作
• 設置方向：水平、側面立て、上下逆さま対応
• モジュール寸法（ハンドル除く）：460 × 218 × 84 mm（L × W × H）
• 重量：≤ 15 kg
• MTBF：500,000 時間

生産および試験拠点
Tonhe TechnologyはISO9001およびIATF16949を取得。自動SMT、はんだ、コーティング、エージング試験ラインなどを備え、フルプロセス生産で年間充電モジュール生産能力は50万台を超えます。

試験センター
CNAS認定の一級EMCラボを保有。3m半無響室、Chroma電子負荷、高性能AC電源、電力アナライザ、精密マルチメータ、温湿度試験室（-60°C〜+150°C）、AXOS8過渡試験システム、過渡イミュニティ機器等を備え、放射エミッション/イミュニティ、サージ、EFT、DIPsおよびフルチャージャーシステム試験をサポートします。

認証
ISO9001、IATF16949、CE、TÜV 等の企業・製品認証を保有します。

梱包と出荷
小口は宅配便（FedEx、DHL、UPS）で出荷。大量はコンテナで海上または航空輸送。納期は数量・カスタムによる；サンプルは在庫対応の場合あり；大量/カスタム注文の目安納期は約35日（要確認）。

FAQ（抜粋）

• Q：通信プロトコルは何ですか？ A：CAN（125 kbps、5 V）。
• Q：モジュールは充填（ポッティング）に対応しますか？ A：はい、シリーズは封止（グルーフィリング）をサポートします。
• Q：設置向きは？ A：水平、側面立て、上下逆の設置に対応します。
• Q：納期は？ A：小口/サンプルは短納期；大量/カスタムは長め（例：約35日）。
• Q：支払条件は？ A：標準は出荷前100% TT；長期取引は条件交渉可（例：50/50、30/70）。
• Q：保証は？ A：受領後12か月の標準保証。
• Q：アフターサービスは？ A：契約条件によりオンラインおよびオンサイト対応；プロジェクト支援は24時間応答体制。

技術仕様 / データシート

• 型番：TH40F10030C8E-WT
• ブランド：Tonhe Technology
• AC入力電圧：380 VAC（3W+PE）；範囲 270–490 VAC
• AC周波数：50/60 Hz ±10%
• 力率：≥ 0.99
• 入力過電圧：487 ±10 VAC
• 入力低電圧：270 ±10 VAC
• 定格DC出力：40 kW
• DC出力電圧：50–1000 VDC
• DC出力電流：0.5–134 A
• 定電力レンジ：300–500 VDC；600–1000 VDC
• ピーク効率：≥ 96%
• ソフトスタート：3–8 s
• 短絡保護：自己復旧
• 電圧精度：≤ ±0.5%
• 電流精度：≤ ±1%
• 電流共有偏差：≤ ±5%
• 冷却：ファン
• 待機消費：≤ 10 W
• 通信：CAN（125 kbps、5 V）
• 表示：デジタル画面とボタン
• 寸法：460 × 218 × 84 mm（ハンドル除く）
• 重量：≤ 15 kg
• MTBF：500,000 h
