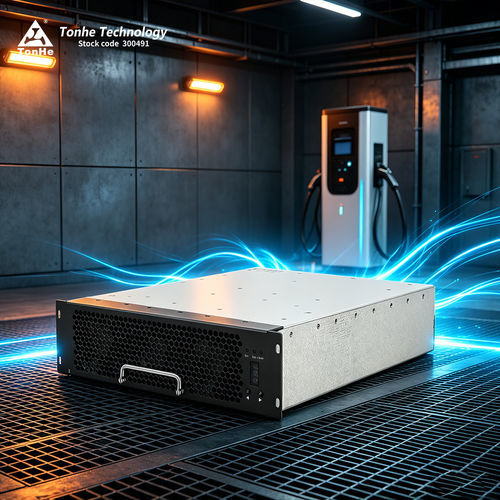

DC出力モジュール TH40F10030C7E-WT

製品概要

• TH40F10030C7E-WTは、Tonheが開発した40 kWのDC充電モジュールで、EV充電器および充電桩向けに設計されています。
• 出力電圧最大1000 VDC。300–500 VDCおよび600–1000 VDCの範囲で定格40 kWを提供します。
• 30 kWモジュールと筐体・サイズ互換で、アップグレードや反復導入が容易です。

製品紹介
TH40F10030C7E-WTは、商用EV充電システム向けに開発されたインテリジェントで高電力密度のDC充電モジュールです。最大1000 VDCの出力に対応し、指定範囲で40 kWの定格出力を供給します。インテリジェントな空冷方式（通常／静音モード切替対応）を採用し、CANバスによる動作パラメータ設定と状態制御、およびローカルの表示・キー操作をサポートします。

製品の利点

• 定格出力を維持する2つの電圧ウィンドウ：300–500 VDCおよび600–1000 VDC。
• 極めて低い待機電力：<10 W。
• 低総高調波歪み：THD ≤5%。
• 広い動作温度範囲：-40℃〜+75℃。
• 高い変換効率：ピーク効率 ≥96%。

パラメトリック性能
AC入力：定格380 VAC、三相。動作範囲270–490 VAC。周波数50/60 Hz ±10%。入力力率 ≥0.99。過電圧保護 490±10 VAC、低電圧保護 270±10 VAC。

DC出力：定格出力 40 kW。出力電圧範囲 50–1000 VDC。出力電流範囲 0.5–134 A。出力電圧が300–500 VDCまたは600–1000 VDCのとき定格40 kW。ピーク変換効率 ≥96%。ソフトスタート時間 3–8 s。短絡時：自己復帰保護。電圧調整精度 ≤±0.5%。電流調整精度 ≤±1%。電流共有不均衡 ≤±5%。THD ≤5%。

使用環境
動作温度：-40℃〜+75℃。相対湿度 ≤95%（結露しないこと）。高度 ≤2000 m（2000 m以上は出力低下）。

製品特徴

• 冷却方式：ファン冷却（インテリジェント空冷、通常／静音モード）。
• 待機電力 <10 W。
• 通信：CANバス（CAN制御およびパラメータ設定対応；典型的なCAN速度 125 kbps）。
• ローカル操作：デジタル表示とキー操作でアドレス設定や状態確認が可能。
• モジュール寸法（ハンドル除く）：437.5 × 300 × 84 mm（L×W×H）。重量 ≤16 kg。
• MTBF：500,000時間。標準保証：出荷受領後12か月。

仕様 / 技術仕様

• 型番：TH40F10030C7E-WT
• ブランド：Tonhe
• 定格DC出力電力：40 kW
• DC出力電圧範囲：50–1000 VDC
• DC出力電流範囲：0.5–134 A
• 定格出力維持範囲：300–500 VDC および 600–1000 VDC（40 kW）
• ピーク変換効率：≥96%
• 待機電力消費：<10 W
• THD：≤5%
• 電圧調整精度：≤±0.5%
• 電流調整精度：≤±1%
• 電流共有不均衡：≤±5%
• ソフトスタート時間：3–8 s
• 短絡保護：自己復帰保護
• 冷却：ファン（インテリジェント空冷、通常/静音モード）
• 通信：CANバス（典型 125 kbps）
• 寸法（L×W×H ハンドル除く）：437.5 × 300 × 84 mm
• 重量：≤16 kg
• 動作温度：-40℃〜+75℃
• 相対湿度：≤95%（結露なきこと）
• 高度：≤2000 m（2000 m超は出力低下）
• MTBF：500,000時間
• 保証：受領後12か月
