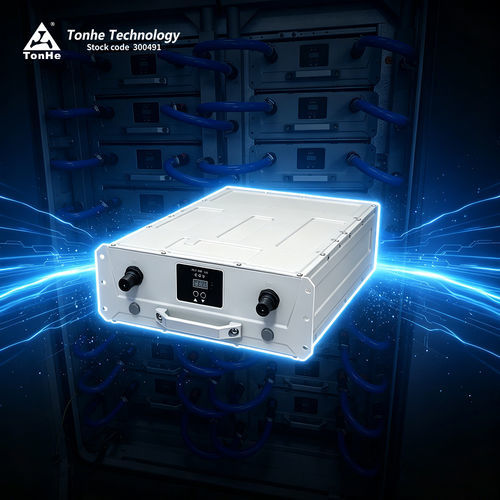

全SiC式出力モジュール TH40F10030C8L-WT

ACDC

製品紹介
TH40F10030C8L-WTは、Tonheが開発した液冷式の電源モジュールで、電気自動車用充電ステーション向けに設計されています。定格出力は40 kWで、広いDC出力範囲を持ち、モニタ／制御ユニットとCANバスで通信して動作パラメータ設定、動作データ収集、状態制御が可能です。

製品の利点

• 動作音：0 dB
• 保護等級：IP65
• 広温度動作範囲：-40℃～+75℃
• 使用寿命 > 10 年、プロセス保守不要
• 高変換効率：ピーク効率 ≥ 97%

パラメトリック性能（要約）
型番：TH40F10030C8L-WT

AC入力
定格電圧：400 VAC、3相 + PE；動作範囲：270–490 VAC
入力周波数：50/60 Hz ±10%
入力力率：≥0.99
過電圧保護：490±10 VAC
低電圧保護：270±10 VAC
THD：≤±5%

DC出力
定格出力：40 kW
出力電圧範囲：300–1000 VDC
出力電流範囲：0.5–133.3 A
定電力範囲：300–1000 VDC
ピーク効率：≥97%
ソフトスタート時間：≤3 s
電圧調整精度：≤±0.5%
短絡保護：自己ロールバック保護
電流調整精度：≤±1%
電流共有不均衡：≤±5%

動作環境
動作温度：-40℃～+75℃
相対湿度：≤95%（結露なきこと）
高度：≤2000 m（2000 m超でデレーティング）

製品特長
冷却方式：液冷
待機消費電力：<10 W
通信プロトコル：CAN（125 kbps、5 Vレベル）
アドレス設定：デジタル表示とボタン操作
寸法（ハンドル除く）：460 × 300 × 120 mm（D × W × H）
重量：≤35 kg
MTBF：500,000 時間

生産・試験設備（概要）
製造元Tonheは自動化されたSMTラインを使用し、充電モジュールの量産に対応します。試験センターにはEMC試験室や環境/試験装置（放射エミッション/イミュニティ、温湿度チャンバー、AC/DC負荷、電力アナライザ）が含まれます。

FAQ（抜粋）

• 使用される通信プロトコルは何ですか？CAN（125 kbps、CAN電圧レベル5 V）です。
• モジュールは封止（ポッティング）に対応しますか？はい、全シリーズ対応です。
• 対応する取り付け方法：水平、側置き、逆さ置き（逆さ設置用の特別前面パネルオプションあり）。
• 保証：出荷品受領後標準12か月保証。

技術仕様

• 型番：TH40F10030C8L-WT
• ブランド：Tonhe
• 定格出力：40 kW
• AC入力定格電圧：400 VAC（3W + PE）；範囲 270–490 VAC
• 入力周波数：50/60 Hz ±10%
• 入力力率：≥0.99
• 入力過電圧：490±10 VAC
• 入力低電圧：270±10 VAC
• THD：≤±5%
• 出力電圧範囲：300–1000 VDC
• 出力電流範囲：0.5–133.3 A
• 定電力範囲：300–1000 VDC
• ピーク変換効率：≥97%
• ソフトスタート時間：≤3 s
• 電圧制御精度：≤±0.5%
• 短絡保護：自己ロールバック保護
• 電流制御精度：≤±1%
• 電流共有不均衡：≤±5%
• 冷却：液冷
• 待機消費電力：<10 W
• 通信：CAN（CAN bus）
• アドレス設定：デジタル表示とボタン操作
• 動作温度：-40℃～+75℃
• 相対湿度：≤95%（結露なきこと）
• 高度：≤2000 m（2000 m超でデレーティング）
• 保護等級：IP65
• 寸法（ハンドル除く）：460 × 300 × 120 mm（D × W × H）
• 重量：≤35 kg
• MTBF：500,000 時間
• 動作音：0 dB
• 使用寿命：>10 年
