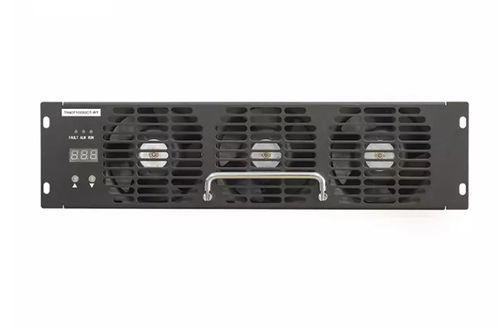

EV昇圧器モジュール TH40F10030C7E-WT

DC

製品概要
TH40F10030C7E-WTは、電気自動車（EV）用DC充電器向けに設計された高効率・高電力密度のDC充電モジュールです。最大1000 Vの出力に対応し、300〜500 VDCおよび600〜1000 VDC領域で定格40 kWの定電力出力を実現します。モジュールはインテリジェントな空冷（通常/静音モード）を採用し、CANバスによるパラメータ設定と動作状態の制御が可能です。

製品概要（要点）

• 充電ステーション向けのコンパクトで高電力密度のDC充電モジュール。
• 出力電圧は最大1000 V、300–500 VDCおよび600–1000 VDCで40 kWの定電力。
• 30 kWモジュールと同一のインターフェース・寸法でアップグレードが容易。

製品の利点

• 広い定電力領域：300–500 VDCおよび600–1000 VDC。
• 待機消費電力が非常に低い：<10 W。
• 総高調波歪み（THD）低：≤5%。
• 動作温度幅が広い：-40℃〜+75℃。
• 高いピーク変換効率：≥96%。

パラメトリック性能
型番：TH40F10030C7E-WT

AC入力：
入力電圧：定格380 VAC、三相（中性線なし）、動作範囲270〜490 VAC
入力周波数：50/60 Hz ±10%
力率：≥0.99
過電圧保護：490 ±10 VAC
低電圧保護：270 ±10 VAC

DC出力：
定格出力：40 kW
出力電圧範囲：50〜1000 VDC
出力電流範囲：0.5〜134 A
定電力領域：300〜500 VDCおよび600〜1000 VDCで40 kW一定
ピーク効率：≥96%
ソフトスタート時間：3〜8 s
短絡保護：自己復帰保護
電圧制御精度：≤±0.5%
THD：≤5%
電流制御精度：≤±1%
電流分配不均衡：≤±5%

使用環境
動作温度：-40℃〜+75℃
相対湿度：≤95%（結露なきこと）
高度：≤2000 m（2000 m超でデレーティング）

製品特長

• 冷却方式：ファン冷却（インテリジェント空冷、Normal/Silentモード）。
• 待機消費電力：<10 W。
• 通信：CANバス（典型125 kbps、5 Vレベル）。
• アドレス設定／表示：デジタル画面とキー操作。
• モジュール寸法（ハンドル除く）：437.5 × 300 × 84 mm（L × W × H）。
• 重量：≤16 kg。MTBF：500000時間。

生産・試験センター
自動SMTラインを備えた工場で製造され、品質管理工程を実施。EMC半無響室、環境試験室、電気試験台などを備え、放射・耐性・システム性能を検証します。

認証と梱包
関連する品質管理規格に準拠。工業輸送に適した保護梱包と取り扱い手順で出荷されます。

よくある質問（FAQ）

• 通信プロトコル：CANバス（典型125 kbps、5 V）。
• ポッティング：シリーズは必要に応じてポッティング対応可能。
• 設置方法：水平、側面、逆さ（逆さ取り付けは前面パネルのカスタムが必要な場合あり）。
• 配送：少量はドアツードアの速達、大量はコンテナでの海上／空輸。
• リードタイム：標準品は短納期、カスタムや大量発注は長納期（例：約35日、要確認）。
• 支払条件：協業内容により交渉可（前払金と残金等）。
• 保証：受領日より標準12か月。

技術仕様

• 型番：TH40F10030C7E-WT
• ブランド：Tonhe
• 定格出力：40 kW
• 出力電圧範囲：50〜1000 VDC
• 出力電流範囲：0.5〜134 A
• 定電力領域：300〜500 VDCおよび600〜1000 VDC（40 kW）
• ピーク効率：≥96%
• 待機電力：<10 W
• THD：≤5%
• 電圧制御精度：≤±0.5%
• 電流制御精度：≤±1%
• 電流分配不均衡：≤±5%
• ソフトスタート：3〜8 s
• 短絡保護：自己復帰
• 通信：CANバス（125 kbps、5 V）
• 冷却：ファン（インテリジェント空冷、Normal/Silent）
• 動作温度：-40℃〜+75℃
• 相対湿度：≤95%（結露なきこと）
• 高度：≤2000 m（デレーティングあり）
• 寸法（L×W×H）：437.5 × 300 × 84 mm（ハンドル除く）
• 重量：≤16 kg
• MTBF：500000時間
