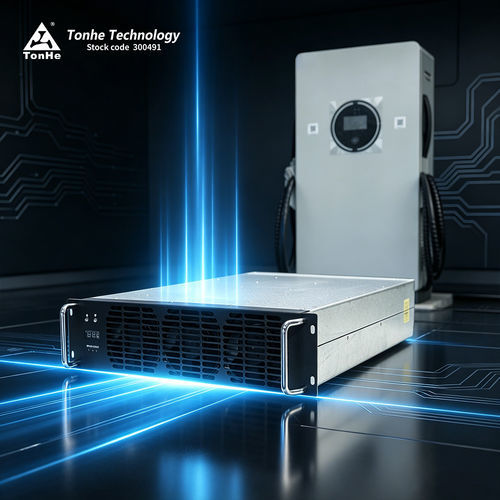

全SiC式出力モジュール TH40F10030C9E-WT

ACDC

製品概要

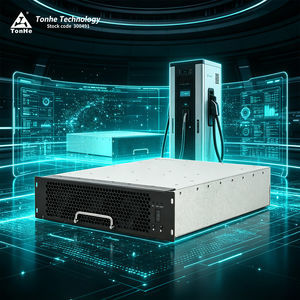

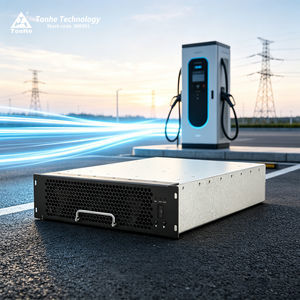

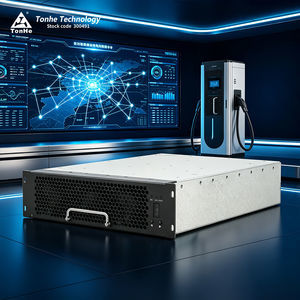

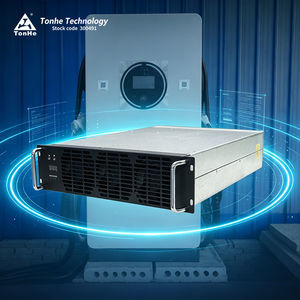

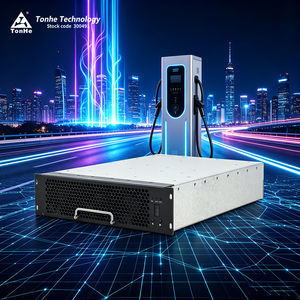

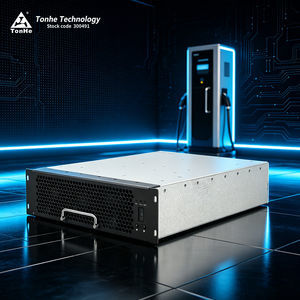

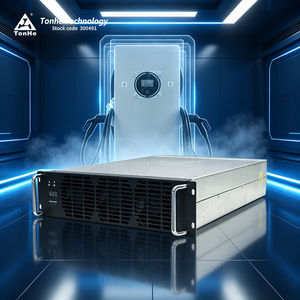

TH40F10030C9E-WTは、270–490 Vac三相四線（3相＋PE）入力に対応するEV充電ステーション向け電源モジュールです。最大出力は40 kWで、標準の定電力出力レンジは300–1000 VDC（設定により50–1000 VDC可）です。充電システムの制御ユニットはCAN経由でモジュールと通信し、動作パラメータの設定、運転データの収集、動作状態の制御を行います。

製品の利点

• 低騒音：常温でのフルロード騒音 ≈60 dB
• 高効率：フルロード効率 >96％、ピーク効率 ≥97.2％
• 待機時の無効電力が少ない：<12 Var
• DM設計：巻線部品の体積を約30％削減し放熱性能を向上

主要性能（パラメトリック）
型式：TH40F10030C9E-WT
AC入力 - 定格電圧：380 VAC（三相）、動作範囲 285–475 VAC
AC入力 - 周波数：50 Hz
AC入力 - 力率：≥0.99
AC入力 - 過電圧保護：490 ± 10 VAC
AC入力 - 低電圧保護：270 ± 10 VAC
DC出力 - 定格出力：40 kW
DC出力 - 出力電圧範囲：50–1000 VDC（標準定電力範囲 300–1000 VDC にて40 kW）
DC出力 - 出力電流範囲：1–134 A
ピーク効率：≥97.2％
ソフトスタート時間：≤5 s
短絡保護：シャットダウンおよびラッチ；障害回復には電源サイクルが必要
電圧制御精度：≤±0.5％
THD：≤5％
電流制御精度：≤±1％
電流共有不均衡：≤±5％

使用環境
動作温度：-40°C ～ +70°C
相対湿度：5％～95％ RH（結露しないこと）
高度：≤2000 m

製品特徴

• 冷却方式：ファン冷却
• 待機消費電力：<10 W
• 通信プロトコル：CAN（CANバス）
• アドレス設定 / UI：デジタル表示とキー操作
• モジュール寸法（ハンドル除く）：437.5 × 300 × 84 mm（L × W × H）
• 質量：≤18 kg
• MTBF：500,000 時間

生産・試験能力
製造は自動SMT実装、はんだペースト印刷と検査、フローはんだ、保護塗装、エージング試験ラインをサポートします。試験設備はEMCラボ、半無響3m EMC室および充電器・電源モジュール検証用の各種電気試験装置を備えています。

認証
ISO9001、IATF16949、CE、TUV

技術仕様

• 型式：TH40F10030C9E-WT
• Brand: Tonhe
• 定格出力：40 kW
• 定電力範囲：300–1000 VDC（この範囲内で40 kW定格）
• 出力電圧範囲：50–1000 VDC
• 出力電流範囲：1–134 A
• ピーク効率：≥97.2％
• フルロード効率：>96％
• 入力電圧：定格 380 VAC（三相）、動作範囲 285–475 VAC
• 入力周波数：50 Hz
• 入力力率：≥0.99
• 入力過電圧保護：490 ± 10 VAC
• 入力低電圧保護：270 ± 10 VAC
• ソフトスタート時間：≤5 s
• 短絡時の挙動：シャットダウンおよびラッチ、復旧に電源サイクルが必要
• 電圧制御精度：≤±0.5％
• 電流制御精度：≤±1％
• 電流共有不均衡：≤±5％
• THD：≤5％
• 冷却：ファン冷却
• 待機消費電力：<10 W
• 通信：CANバス
• アドレス/UI：デジタル画面＋キー
• 寸法 (L×W×H)：437.5 × 300 × 84 mm（ハンドル除く）
• 質量：≤18 kg
• MTBF：500,000 時間
• 動作温度：-40°C ～ +70°C
• 相対湿度：5％～95％ RH（結露しないこと）
• 高度：≤2000 m
