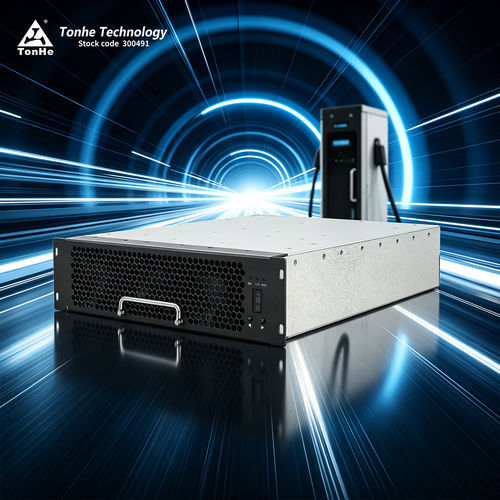

全SiC式出力モジュール THWT40F10030C9E

ACDC

製品紹介
THWT40F10030C9EはTonhe Technologyが開発したEV充電用途向けの直流（DC）充電モジュールです。本モジュールはIEC 61851およびIEC 60664に準拠し、商用設置でのEMCクラスB要件を満たす設計です。

主な特長

• 広い出力電圧範囲と定電力動作：200～1000 VDC、定電力レンジ 300–500 VDC および 500–1000 VDC
• 高ピーク変換効率：≥97.2％
• 超低スタンバイ消費電力：<10 W
• 低全高調波歪率（THD）：≤5％
• 広い動作温度範囲：-40°C～+70°C
• フル負荷時の低騒音：室温で約60 dB

主要性能（キー・データ）
型番：THWT40F10030C9E
AC入力 — 定格電圧：400 VAC、3W+PE；動作範囲 340–460 VAC
AC入力 — 周波数：50/60 Hz ±10％
AC入力 — 力率：≥0.99
AC入力 — 過電圧保護：490 ±6 VAC
AC入力 — 低電圧保護：270 ±6 VAC
DC出力 — 定格出力：40 kW
DC出力 — 出力電圧範囲：200–1000 VDC
DC出力 — 出力電流範囲：8–134 A
DC出力 — 定電力範囲：300–500 VDC、500–1000 VDC
DC出力 — ピーク効率：≥97.2％
DC出力 — ソフトスタート時間：≤3 s
DC出力 — 短絡保護：自己ロールバック保護
DC出力 — 電圧制御精度：≤±0.5％
DC出力 — THD：≤5％
DC出力 — 電流制御精度：≤±1％
DC出力 — 電流分配不均衡：≤±5％

動作環境
動作温度：-40°C～+70°C
相対湿度：≤95％RH（結露なきこと）
高度：≤2000 m（2000 m超でデレーティング）

製品機能

• 冷却方式：ファン冷却
• スタンバイ消費電力：<10 W
• 通信：CAN（125 kbps、5 V）
• アドレス設定：ボタン操作のデジタル表示
• 寸法（ハンドル無）：437.5 × 300 × 84 mm（L × W × H）
• 重量：≤18 kg
• MTBF：500,000 時間

生産拠点
Tonhe TechnologyはISO 9001およびIATF 16949認証を保有。自動SMT、はんだペースト印刷・検査、波はんだ実装、保護塗布ライン、エージング試験ラインを備え、年産能力は処理後で50万台を超えます。

試験センター
国家認定を受けたEMCラボを運用し、3 m半無響室、Chroma負荷・AC源、高性能電力アナライザ、温湿度槽、AXOS8等の過渡試験装置を用いて放射、耐性、サージ、EFT、DIPS、環境試験を実施できます。

証明書
CEなどの製品認証を取得可能（証明書画像は製品ギャラリー参照）。

梱包・出荷
国際輸送に適した梱包。小口は宅配便、大口はコンテナ海運または航空便で出荷可能。

FAQ（抜粋）

• 通信プロトコルは？ — CAN；125 kbps；5 V。
• モジュールはポッティング（充填）に対応しますか？ — はい、全シリーズ対応します。
• 設置方法は？ — 水平、側立て、逆さま設置が可能。逆さま設置はハンドルなしの前面パネルが必要（カスタム）。
• 納期は？ — 在庫があれば≥10台で約7日。大量やカスタムは調整で最大約35日。
• 保証は？ — 標準保証：出荷受領から12か月。

技術仕様

• 型番：THWT40F10030C9E
• ブランド：Tonhe Technology
• 定格出力：40 kW
• 出力電圧範囲：200–1000 VDC
• 出力電流範囲：8–134 A
• 定電力範囲：300–500 VDC、500–1000 VDC
• ピーク変換効率：≥97.2％
• スタンバイ消費電力：<10 W
• THD：≤5％
• 電圧制御精度：≤±0.5％
• 電流制御精度：≤±1％
• 電流分配不均衡：≤±5％
• ソフトスタート時間：≤3 s
• 短絡保護：自己ロールバック保護
• 冷却：ファン冷却
• 通信：CAN（125 kbps、5 V）
• 寸法（ハンドル無）：437.5 × 300 × 84 mm（L × W × H）
• 重量：≤18 kg
• 動作温度：-40°C～+70°C
• 相対湿度：≤95％RH（結露なきこと）
• 高度：≤2000 m（2000 m超でデレーティング）
• MTBF：500,000 時間
