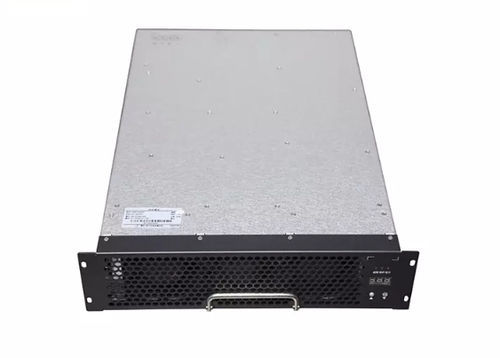

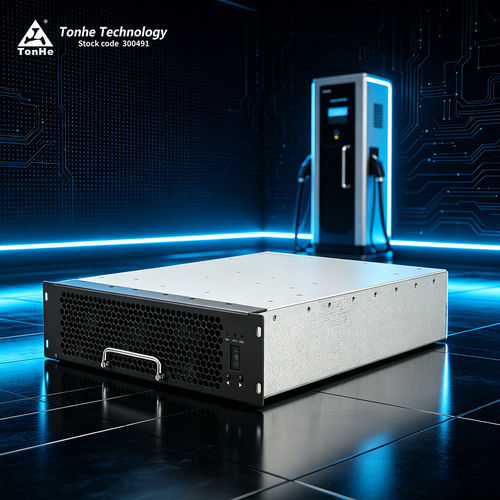

電動車両用昇圧器モジュール THWT40F10030C9EUR

EVDC

製品概要
THWT40F10030C9EURは、北米市場向けに開発された高効率・高電力密度の40 kW DC EV充電電源モジュールで、UL2202に準拠しています。

製品紹介
THWT40F10030C9EURはDC急速充電器への組み込みを想定したモジュールです。定格40 kWを供給し、広い出力電圧範囲を備え、環境保護を高めるための全ゲル（接着剤）充填をサポートします。

製品の特長

• 広い定電力出力範囲：300–1000 VDC
• 待機消費電力が非常に低い：<10 W
• 低全高調波歪み（THD）：≤5%
• 広い動作温度範囲：-40 °C〜+75 °C
• 高変換効率：ピーク効率 ≥97.2%
• 低騒音：定格負荷時 60 dB（室温）

パラメトリック性能
型番：THWT40F10030C9EUR

交流入力：
定格入力電圧：480 VAC、3W+PE；動作範囲 286–533 VAC
入力周波数：60 Hz ±10%
入力力率：≥0.99
入力過電圧保護：536 ±3 VAC
入力低電圧保護：289 ±3 VAC

直流出力：
定格出力：40 kW
出力電圧範囲：200–1000 VDC
出力電流範囲：8–134 A
定電力出力範囲：300–1000 VDC
ピーク効率：≥97.2%
ソフトスタート時間：≤3 s
短絡保護：自己復帰保護
電圧制御精度：≤±0.5%
THD：≤5%
電流制御精度：≤±1%
電流分担不均衡：≤±5%

動作環境
動作温度：-40 °C〜+70 °C
相対湿度：≤95% RH 結露なし
高度：≤2000 m（2000 m超でデレーティング）

製品仕様
冷却方式：ファン冷却
待機消費電力：<10 W
通信プロトコル：CAN（125 kbps、5 V）
アドレス設定：デジタル表示、ボタン操作
モジュール寸法（ハンドル無）：437.5 × 300 × 84 mm（L × W × H）
重量：≤18 kg
MTBF：500,000 時間

生産拠点
Tonhe TechnologyはISO9001およびIATF16949を取得した生産設備を有します。設備は全自動SMTライン、自動はんだペースト印刷・検査、波はんだ、保護コーティングライン、エージング検査ラインなどを含み、充電モジュールの大量生産に対応します。

試験センター
Tonhe TechnologyはCNAS認定のEMCラボを運営しており、3m半無響室、Chroma電気負荷、安定したAC電源、Yokogawa WT電力アナライザ、Fluke計測器、温湿度チャンバー、AXOS8試験システム、過渡耐性試験機器を保有しています。

認証
認証：UL（本製品はUL2202）、CE、TUVおよび品質マネジメントの認証を取得しています。

梱包と出荷
小口注文：宅配便（FedEx、DHL、UPS等）でのドアツードア。大口出荷：コンテナによる海上または航空輸送。FOB Shijiazhuangが一般的です。

FAQ

• 通信プロトコルは？ CAN（125 kbps、5 V）
• モジュールはゲル／接着剤充填をサポートしますか？ はい、このシリーズは全ゲル／接着剤充填をサポートします。
• モジュールの設置方法は？ 水平、側置き、逆さま設置が可能。逆さまはハンドル無し前面パネルのカスタムが必要な場合があります。
• 出荷方法は？ 小口は宅配、量が多い場合はコンテナで海上／空輸。
• 納期は？ 標準MOQ目安：≥10台で約7日。大口やカスタムは長くなる（例：約35日）。
• 支払条件は？ 標準：前払い100% T/T。長期協力で条件交渉可。
• カスタムサービスは？ OEM/ODM対応（銘板、ロゴ、型番、色や形のカスタム）。
• 保証期間は？ 受領から12か月の標準保証。
• アフターサービスは？ 契約に応じてオンラインおよび現地サポートあり。

技術仕様

• 型番：THWT40F10030C9EUR
• ブランド：Tonhe Technology
• 定格出力：40 kW
• 出力電圧範囲：200–1000 VDC
• 出力電流範囲：8–134 A
• 定電力出力範囲：300–1000 VDC
• ピーク効率：≥97.2%
• THD：≤5%
• 電圧制御精度：≤±0.5%
• 電流制御精度：≤±1%
• 待機消費電力：<10 W
• 騒音：60 dB（フル負荷、室温）
• 動作温度：-40 °C〜+70 °C
• 寸法（ハンドル無し）：437.5 × 300 × 84 mm（L × W × H）
• 重量：≤18 kg
• MTBF：500,000 時間
