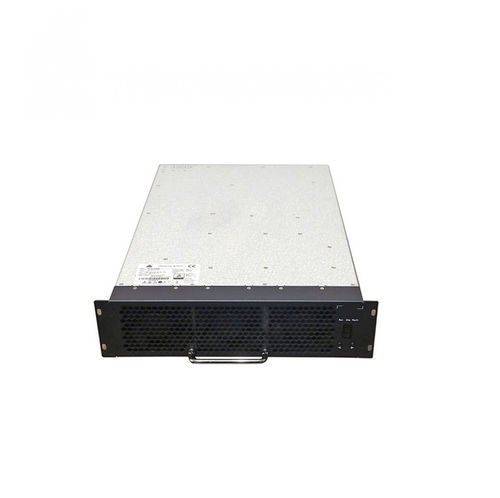

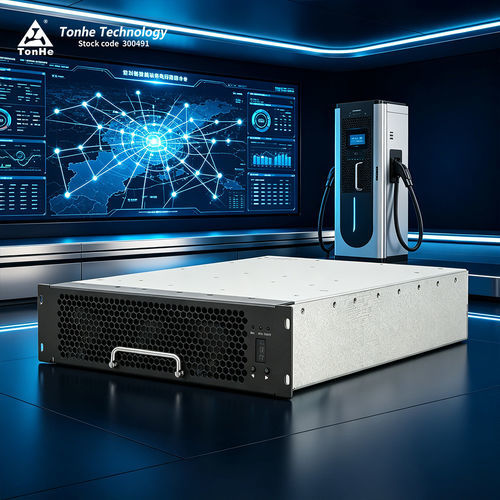

ACDC出力モジュール THWT40F10030C9E

製品概要
THWT40F10030C9Eは、産業および商業用途のEV充電向けに設計された40 kWのDC充電モジュールです。モジュールはIEC61851、IEC60664に準拠しており、EMCクラスBの要求を満たすことができます。

製品の利点

• 出力定格電力の広い範囲：300～1000 VDC
• 待機時消費電力が非常に低い：<10 W
• 総高調波歪みが低い：≤5 %
• 広い動作温度範囲：-40 ℃～+75 ℃
• ピーク変換効率が高い：≥97.2 %
• 低騒音：常温・定格負荷時 60 dB

主な性能パラメータ
型番：THWT40F10030C9E
AC入力：定格 400 VAC、3W+PE（動作範囲 340～460 VAC）；50/60 Hz ±10%；力率 ≥0.99；過電圧保護 490 ±6 VAC；低電圧保護 270 ±6 VAC
DC出力：定格出力 40 kW；出力電圧範囲 200～1000 VDC；出力電流範囲 8～134 A；定電力範囲 300～500 VDC、500～1000 VDC；ピーク効率 ≥97.2 %；ソフトスタート ≤3 s；短絡保護は自己復帰型；電圧調整精度 ≤±0.5 %；電流調整精度 ≤±1 %；電流共有不均衡 ≤±5 %；THD ≤5 %
環境：動作温度 -40 ℃～+70 ℃；湿度 ≤95 % RH（結露無きこと）；高度 ≤2000 m（超過時は能力低下）
機械仕様：ハンドル無し寸法 437.5 × 300 × 84 mm（L×W×H）；重量 ≤18 kg；冷却方式：ファン冷却；MTBF 500,000 時間
通信・制御：CAN（125 kb/s、5 V）；デジタル表示とボタンによるアドレス/設定；ポッティング（glue filling）対応

生産・試験能力
Tonhe TechnologyはISO9001およびIATF16949を取得しています。製造は全自動SMTライン、はんだペースト検査、フローはんだライン、自動塗布ライン、エージングライン等を含み、年間生産能力は50万台を超えます。

認証・梱包
CE等の認証が利用可能です。梱包および出荷は社内生産フローに従って実施されます（梱包画像は要望により提供可能）。

FAQ（抜粋）

• 通信プロトコル：CAN、125 kb/s、5 V。
• ポッティング：全シリーズ対応。
• 設置方法：水平、側置、逆さま設置が可能（逆さまはハンドル無し前面パネルが必要）。
• 納期：通常、10台以上で約7日；大量・カスタムは最大約35日。
• 支払条件：標準は前払いTT；長期協力の場合は条件相談可。
• カスタマイズ：OEM/ODM対応（銘板、ロゴ、型式印刷、色・形状のカスタム）。
• 保証：出荷受領後標準12ヶ月。
• アフターサービス：オンラインおよびオンサイト対応；契約条件によりプロジェクト向け24時間応答体制あり。
• 認証：ISO9001、IATF16949、CE、TUV等。

技術仕様

• 型番：THWT40F10030C9E
• Brand：Tonhe Technology
• 定格出力：40 kW
• 出力電圧範囲：200～1000 VDC
• 出力電流範囲：8～134 A
• 定電力範囲：300～500 VDC、500～1000 VDC
• ピーク変換効率：≥97.2 %
• 待機消費電力：<10 W
• THD：≤5 %
• ソフトスタート時間：≤3 s
• 短絡保護：自己復帰型
• 電圧調整精度：≤±0.5 %
• 電流調整精度：≤±1 %
• 電流共有不均衡：≤±5 %
• 冷却：ファン冷却
• 通信：CAN（125 kb/s、5 V）
• AC入力定格電圧：400 VAC、3W+PE（340～460 VAC）
• 入力周波数：50/60 Hz ±10 %
• 力率：≥0.99
• 動作温度：-40 ℃～+70 ℃
• 相対湿度：≤95 % RH（結露無きこと）
• 高度：≤2000 m（超過時は能力低下）
• 寸法（ハンドル無し）：437.5 × 300 × 84 mm
• 重量：≤18 kg
• MTBF：500,000 時間
