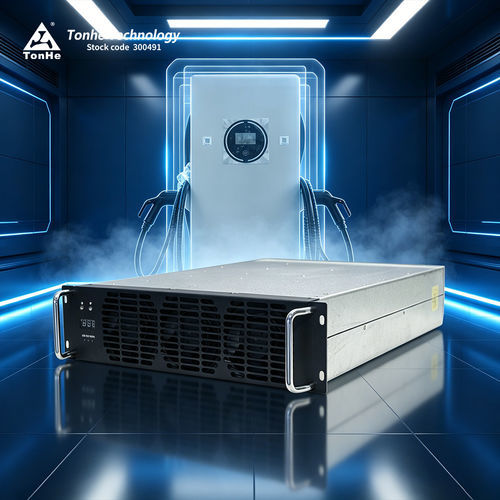

ACDC出力モジュール TH40F10030C9E-WT

Product Overview
TH40F10030C9E-WT（Taihang Series）は、高効率かつ高電力密度のEV充電用電源モジュールです。270〜490 Vacの三相4線式入力（3相＋PE）に対応し、最大40 kWを供給、既定の定電力出力範囲は300〜1000 VDCです。充電システムの監視/制御ユニットはCANバスでモジュールと通信し、動作パラメータの設定、動作データの収集、動作状態の制御を行います。

Product Advantages

• 低騒音：常温で定格負荷時60 dB程度
• 高効率：定格負荷効率 >96%；ピーク効率 ≥97.2%
• 低待機無効電力：<12 Var
• DM設計：巻線部品容積を約30%削減し、放熱性を向上

Parametric Performance (summary)
型番：TH40F10030C9E-WT
交流入力：定格380 VAC（三相、Nなし）、動作範囲285–475 VAC；周波数50 Hz；力率≥0.99；過電圧保護490±10 VAC；低電圧保護270±10 VAC。
直流出力：定格出力40 kW；出力電圧範囲50–1000 VDC；出力電流範囲1–134 A；定電力範囲：300–1000 VDCで40 kW定格出力；ピーク効率≥97.2%；ソフトスタート≤5 s；短絡保護：シャットダウンおよびロック（復帰には電源ON/OFFが必要）；電圧調整精度≤±0.5%；THD≤5%；電流調整精度≤±1%；電流共有不均衡≤±5%。

Operating Environment
動作温度：-40°C〜+70°C；相対湿度5%〜95% RH（結露なし）；高度≤2000 m。

Product Features

• 冷却方式：ファン冷却
• 待機消費電力：<10 W
• 通信プロトコル：CAN（125 kbps、5 V）
• アドレス設定：デジタル表示とキー操作
• 寸法（取っ手除く）：437.5 × 300 × 84 mm（L × W × H）
• 重量：≤18 kg
• MTBF：500,000 時間

Production Center
製造はISO9001およびIATF16949に準拠しています。設備はSMTライン、はんだペースト印刷・検査、波はんだライン、保護コーティングライン、エージング検査ラインおよび周辺設備を備えています。プロセス統合後の年間生産能力は500,000台以上の充電モジュールです。

Test Center
3 m半無響EMCチャンバーや各種試験機器（AC/DC電源、高性能電力アナライザ、温湿度チャンバー、AXOS8試験システム、過渡耐性試験設備）を完備。放射エミッション/耐性、サージ、EFT、DIPsおよび充電器システムの総合試験に対応します。

Packaging & Shipping
小口：宅配便（例：FedEx、DHL、UPS）でのドア・ツー・ドア発送。大口/コンテナ：海上貨物または航空貨物にて出荷。コンテナ発送はFOB Shijiazhuangが一般的です。

FAQ (selected)

• 通信プロトコル：CAN（125 kbps、5 V）。
• 封止：全シリーズで樹脂封止（potting）対応。
• 取り付け方法：水平、側面立て、逆さま設置に対応；ハンドル無しの前面カスタマイズ可能。
• 納期：小ロットは標準納期；大口またはカスタム品は生産リードタイムが長くなる（例：大口/カスタムで約35日、工場調整による）。
• 支払条件：単品は前払いTTが標準；長期協力は条件交渉可。
• 保証：受領後12か月が標準保証。
• アフターサービス：契約条件によりオンライン/オンサイト対応；24時間対応スキームあり。
• 認証：ISO9001、IATF16949取得、製品はCE/TUV等の認証あり。

Technical Specifications

• Model No.: TH40F10030C9E-WT
• Brand: Tonhe
• AC Input Voltage: 380 VAC 定格（三相）、動作 285–475 VAC
• AC Input Frequency: 50 Hz
• Input Power Factor: ≥0.99
• Input Overvoltage Protection: 490±10 VAC
• Input Undervoltage Protection: 270±10 VAC
• Rated DC Output Power: 40 kW
• Output Voltage Range: 50–1000 VDC
• Output Current Range: 1–134 A
• Constant Power Range: 300–1000 VDC @ 40 kW
• Peak Efficiency: ≥97.2%（定格負荷 >96%）
• Soft Start Time: ≤5 s
• Short-circuit Protection: シャットダウンおよびロック；復帰には電源サイクルが必要
• Voltage Regulation Accuracy: ≤±0.5%
• THD: ≤5%
• Current Regulation Accuracy: ≤±1%
• Current Sharing Imbalance: ≤±5%
• Cooling Method: ファン冷却
• Standby Power Consumption: <10 W
• Communication Protocol: CAN（125 kbps、5 V）
• Address Setting: デジタル表示とキー操作
• Dimensions (without handle): 437.5 × 300 × 84 mm（L × W × H）
• Weight: ≤18 kg
• MTBF: 500,000 時間
