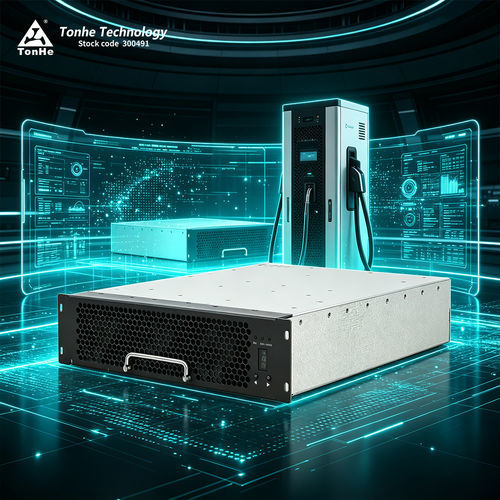

EV昇圧器モジュール THWT40F10030C9E

DC

製品概要
THWT40F10030C9Eは、Tonhe Technologyが欧州市場向けに開発した高効率・高電力密度の直流（DC）充電モジュールです。本モジュールはIEC 61851およびIEC 60664に適合し、EMCクラスBの要件に対応可能です。

製品紹介
THWT40F10030C9Eは広い入出力レンジに対応し、コンパクトな筐体で高い変換効率が求められるDC急速充電用途に最適化されています。保護機能とデジタル制御インターフェースを内蔵し、システム統合が容易です。

製品の利点

• 広い定電力出力範囲：300–1000 VDC
• 超低スタンバイ消費電力：<10 W
• 低総高調波歪み（THD）：≤5%
• 広い動作温度範囲：-40 °C〜+70 °C（仕様）
• 高い変換効率：ピーク効率 ≥97.2%
• 低騒音レベル：約60 dB（常温・フルロード時）

パラメトリック性能
型番：THWT40F10030C9E
AC入力：定格入力 400 VAC、3W+PE、動作範囲 340–460 VAC、周波数 50/60 Hz ±10%、力率 ≥0.99、過電圧保護 490±6 VAC、低電圧保護 270±6 VAC。
DC出力：定格出力 40 kW、出力電圧範囲 200–1000 VDC、出力電流範囲 8–134 A、定電力領域 300–500 VDC / 500–1000 VDC、ピーク効率 ≥97.2%、ソフトスタート ≤3 s、短絡保護：自己復帰保護、電圧制御精度 ≤±0.5%、THD ≤5%、電流制御精度 ≤±1%、電流分配不均衡 ≤±5%。

動作環境
動作温度：-40 °C〜+70 °C、相対湿度 ≤95% RH（結露しないこと）、高度 ≤2000 m（2000 m以上はデレーティング）。

製品特長

• 冷却方式：ファン冷却
• スタンバイ消費電力：<10 W
• 通信プロトコル：CAN（モジュールのボーレート：125 kb/s、CANレベル：5 V）
• アドレス設定・操作：デジタル表示およびボタン操作
• モジュール寸法（ハンドルなし）：437.5 × 300 × 84 mm（L × W × H）
• 重量：≤18 kg
• MTBF：500,000 時間

生産拠点
Tonhe TechnologyはISO9001およびIATF16949の品質マネジメント認証を取得しており、自動化SMTライン、はんだペースト印刷・検査設備、波はんだライン、保護塗装ライン、エージング試験ライン等を備え、大量生産に対応しています。

試験センター
同社はCNAS/DiLAC認定のEMC能力を有し、3m半無響室や電子負荷、AC電源、電力解析器、環境試験室、過渡/耐性試験システムなどの試験設備により、充電器およびモジュールの包括的な検証を行います。

技術仕様

• 型番：THWT40F10030C9E
• ブランド：Tonhe Technology
• 定格出力：40 kW
• 出力電圧範囲：200–1000 VDC
• 出力電流範囲：8–134 A
• 定電力範囲：300–500 VDC；500–1000 VDC
• ピーク効率：≥97.2%
• スタンバイ消費電力：<10 W
• THD：≤5%
• 電圧制御精度：≤±0.5%
• 電流制御精度：≤±1%
• 電流分配不均衡：≤±5%
• 冷却：ファン冷却
• 通信：CAN（125 kb/s、5 V）
• 動作温度：-40 °C〜+70 °C
• 相対湿度：≤95% RH（結露なきこと）
• 高度：≤2000 m（デレーティングあり）
• 寸法（ハンドル無）：437.5 × 300 × 84 mm
• 重量：≤18 kg
• MTBF：500,000 時間
