円筒研削機 OGC-1020

加工用部品横型CNC

概要

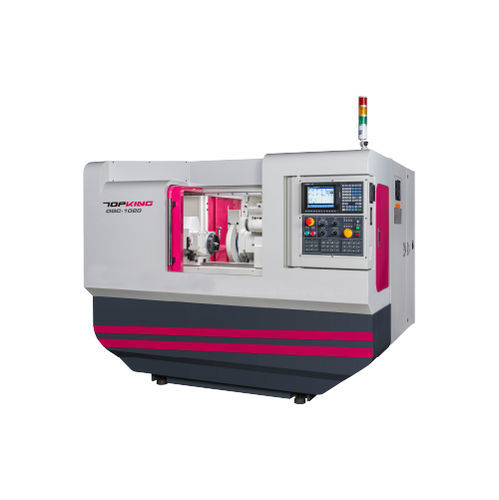

TOPKING CNC 円筒研削盤 OGC-1020 は、高精度な外径円筒研削用に設計されています。X軸・Z軸は精密ボールねじとACサーボモータで駆動され、GUI を備えた統合CNCコントローラにより、G/Mコードによる複雑なプログラミングを必要とせずに研削・ドレッシング工程の編集が可能で、生産現場や研究開発での効率的な操作環境を提供します。

能力

• テーブル上のスイング: Ø270 mm
• 芯間距離: 500 mm
• 最大研削径: Ø250 mm
• 最大研削長さ: 500 mm
• 研削砥石: Ø355 x 38~50 x Ø127 mm

機械の特徴
使いやすい操作システム
GUI付きの高度なCNC制御により、複雑な部品を図形ガイダンスで複数の研削工程に分割し、広範なプログラミングなしで研削・ドレッシングのパラメータを数値編集できます。

剛性の高い本体
従来の軽量設計に対し、剛性を重視した構造により、重切削や高精度研削時の安定性が向上します。

静圧潤滑システム

• テーブルとホイールヘッドのすべり面は自動静圧潤滑システムで給油されます。
• 潤滑性の向上により研削の安定性と送り精度が向上し、より高い加工精度が得られます。

ホイールヘッド構造
研削砥石スピンドルは高品質合金鋼（SNCM-220）製で、正火、焼入れ・焼戻し、浸炭処理、低温処理、精密研削、鏡面仕上げを施しています。表面硬度はHRC62以上で、変形や摩耗に強く長期的な精度を維持します。

主軸および芯押し台

• 主軸は精密等級ベアリングを採用し、安定性を確保します。
• 主軸ヘッドはサーボモータ駆動で無段階速度調整（10–300 rpm）可能です。
• 固定型主軸により精度と再現性が向上します。
• 芯押し台は油浴潤滑方式で、油量確認用の油面計を装備します。

ダイヤモンド工具ホルダ
Z軸スライドに取り付けられたスライダ式ドレッシング装置により、テーブル角度調整後の再調整誤差を最小限に抑えます。部品要件に応じた各種ドレッシング装置を用意しています。

研削サイクル
研削およびドレッシングのシーケンスを示すサイクル図を用意し、プロセスフローとダイヤモンドドレッシング操作を説明します。

仕様

• テーブル上のスイング: Ø270 mm
• 芯間距離: 500 mm
• 最大研削径: Ø250 mm
• 最大研削長さ: 500 mm
• 芯間最大荷重: 60 kg
• 中心高さ（テーブル→芯先）: 135 mm
• 研削砥石寸法: Ø355 x 38~50 x Ø127 mm
• 砥石線速度: 45 m/sec
• X軸移動量（最大）: 220 mm
• Z軸移動量（最大）: 760 mm
• 砥石主軸出力: 3.75 kW（オプション 5.5 kW）
• 機械寸法: 2600 x 1860 x 2140 mm
• 正味重量: 3000 kg

標準付属品

• CNCコントローラ（Mitsubishi）x1 セット
• 研削砥石およびフランジ x1 セット
• 超硬先端センタ（2個）x1 セット
• ダイヤモンド工具ホルダ（スライダ式）x1 セット
• X軸用リニアスケール x1 セット
• 砥石用インバータ x1 セット
• 電装システム x1 セット
• 全面密閉スプラッシュガード x1 セット
• 潤滑システム x1 セット
• 冷却システム x1 セット
• 作業灯 x1
• 工具（レベリングパッド）および工具箱 x1 セット

オプション付属品

• 内面研削アタッチメント（スピンドルおよびインバータ含む）
• 油圧芯押し台
• カムロック式ドライビングドッグ
• ワークホルダ 2 個/セット
• 2点支持
• 調整可能な3点支持
• 調整可能な3爪スクロールチャック
• 調整可能な4爪スクロールチャック
• ホイールバランシングスタンドおよびアーバー
• 自動砥石バランサー
• 予備砥石およびフランジ
• ローラドレッサ装置
• タッチプローブゲージ
• 自動工程内測定ゲージ
• ギャップコントロール
• 磁気クーラントセパレータ
• ペーパーフィルタ
• オイルミストコレクタ
