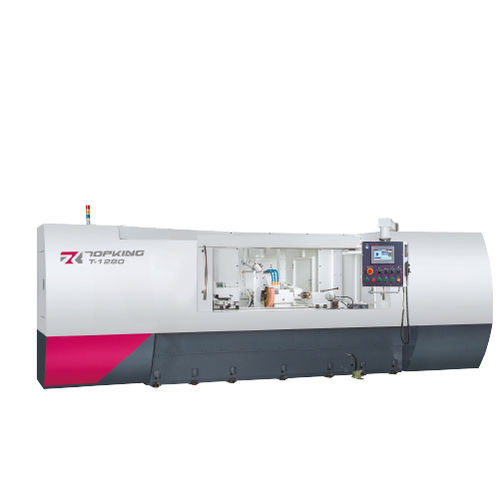

円筒研削機 T series

加工用部品横型NC

導入
中心間距離2000 mmまでの長尺軸や重量物の加工に対応するT-1280およびT-1680は、支持性と安定性を重視したセンター形円筒研削盤です。テーブル上の旋回径はØ320 mm（T-1280）またはØ420 mm（T-1680）。中心間最大荷重はT-1280で100 kg、T-1680で150 kg。直感的なタッチスクリーンGUIによりGコード不要で研削・ドレッシングサイクルを設定可能です。ベッド剛性を強化し、油圧式（※原文はhydrostatic）潤滑を採用することで長尺加工時の微小振動を低減し、長距離にわたるマイクロメートル精度を実現します。

能力
テーブル旋回径：Ø320 / Ø420 mm
中心間距離：2000 mm
最大研削直径：Ø300 / Ø400 mm
研削砥石寸法：Ø405 x 50 x Ø127 mm

マシン特徴

• グラフィカルUI：タッチスクリーンによる直感的操作。数値制御で研削・ドレッシングサイクルを自動実行、原点・研削・ドレッシング・補正座標の一括記憶が可能。
• 剛性ベース：大型構造設計、強化されたスライドシート機構および1V+1フラット方式のガイドで高い剛性と安定性を確保。
• 油膜潤滑（ハイドロスタティック）：テーブルおよびホイールヘッドのガイドに自動油膜潤滑を採用し、送りの滑らかさと加工精度を向上。
• ホイールヘッド構造：G.W.スピンドルは合金鋼SNCM-220を使用し複数の熱処理・精密研削を経て表面硬度HRC62°以上を実現。
• ワークヘッド・センターフレーム：精密ベアリング採用、サーボ駆動で無段変速のワークヘッド、固定型ワークスピンドル、油槽給油式のセンターストック（油量計付）。
• ダイヤモンド工具ホルダー：センターストック装着型のダイヤモンドホルダーを標準とし、ドレッシング装置はワークに応じて多様に対応可能。
• ブランド：TOPKINGの制御・エンジニアリング機能を搭載。

仕様
容量 | T-1280 | T-1680
テーブル旋回径 | Ø320 mm | Ø420 mm
中心間距離 | 2000 mm | 2000 mm
最大研削直径 | Ø300 mm | Ø400 mm
最大研削長さ | 2000 mm | 2000 mm
中心間最大荷重 | 100 kg | 150 kg
中心高（テーブル→センターチップ） | 160 mm | 210 mm

研削砥石 — サイズ（外径 x 幅 x 内径） | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
線速度 | 33 m/sec | 33 m/sec

ワークテーブル — 傾斜角 | -1° ~ +7° | -1° ~ +7°

ワークヘッド — 傾斜角 | -30° ~ +90° | -30° ~ +90°
センターコーン | MT. No. 4 | MT. No. 4
主軸回転数 | 10 ~ 300 rpm | 10 ~ 300 rpm
主軸最大荷重（工具ホルダ含む） | 35 kg（最大長：150 mm） | 35 kg（最大長：150 mm）

センターストック — センターコーン | MT. No. 4 | MT. No. 4
センター移動 | 手動 | 手動
センターストックストローク | 25 mm | 25 mm

X軸移動 — 最大移動量 | 250 mm | 250 mm
早送り速度 | 6000 mm/min | 6000 mm/min
自動送り速度 | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
最小送り設定 | 0.001 mm | 0.001 mm

Z軸移動 — 最大移動量 | 2540 mm | 2540 mm
早送り速度 | 6000 mm/min | 6000 mm/min
自動送り速度 | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
最小送り設定 | 0.001 mm | 0.001 mm

駆動モータ — 研削砥石スピンドル | 3.75 kW（5.5 kW） | 3.75 kW（5.5 kW）
ワークヘッドスピンドルモータ（サーボ） | 1.8 kW（ACサーボ） | 1.8 kW（ACサーボ）
ホイールヘッドX軸（サーボ） | 1.5 kW（ACサーボ） | 1.5 kW（ACサーボ）
テーブルZ軸（サーボ） | 3.5 kW（ACサーボ） | 3.5 kW（ACサーボ）
潤滑油ポンプ | 0.37 kW | 0.37 kW
ホイールスピンドル潤滑ポンプ | 0.18 kW | 0.18 kW
クーラントポンプ | 0.18 kW | 0.18 kW

タンク容量 — ホイールスピンドル潤滑油タンク | 18 L | 18 L
潤滑油タンク | 22 L | 22 L

機械 — 外形寸法（L x W x H） | 7285 x 2923 x 2082 mm | 7285 x 2923 x 2082 mm
正味重量 | 6000 kg | 6200 kg
中心高（床→センターチップ） | 1095 mm | 1145 mm
* 仕様および寸法は予告なく変更される場合があります。

付属品
標準付属品

• 研削砥石とフランジ x 1 set
• 超硬先端（2個/セット） x 1 set
• ダイヤモンド工具ホルダー（センターストック取付） x 1 set
• 電気系統 x 1 set
• 潤滑システム x 1 set
• 冷却システム x 1 set
• 作業灯 x 1 set
• 工具（レベリングパッド）およびツールボックス x 1 set

オプション付属品

• 内径研削アタッチメント（砥石用スピンドルおよびインバータ含む）
• 油圧式センターストック
• カムロック式ドライビングドッグ
• ワークホルダー 2 pcs/set
• 2点支持スチディレスト
• 3点支持スチディレスト
• 3爪チャック
• 4爪チャック
• 予備砥石およびフランジ
• ダイヤモンドローラードレッシング装置（ワークヘッドへフランジ接続）
• ホイールバランシングスタンド & アーバー
• 自動砥石バランサー
• タッチプローブゲージ
• 自動インプロセスゲージ
• セミスプラッシュガード
• 完全密閉スプラッシュガード
• 磁気クーラントセパレーター
• ペーパーフィルター
• オイルミストコレクター

ビデオ
製品にはデモ/概要ビデオが含まれます。

技術仕様

• シリーズ: T series
• モデル: T-1280, T-1680
• テーブル旋回径: Ø320 mm (T-1280) / Ø420 mm (T-1680)
• 中心間距離: 2000 mm
• 最大研削径: Ø300 mm (T-1280) / Ø400 mm (T-1680)
• 最大研削長さ: 2000 mm
• 中心間最大荷重: 100 kg (T-1280) / 150 kg (T-1680)
• 砥石寸法: Ø405 x 50 x Ø127 mm
• 砥石線速度: 33 m/sec
• 主軸回転数: 10 ~ 300 rpm
• 主なモーター等の仕様は技術仕様欄参照
