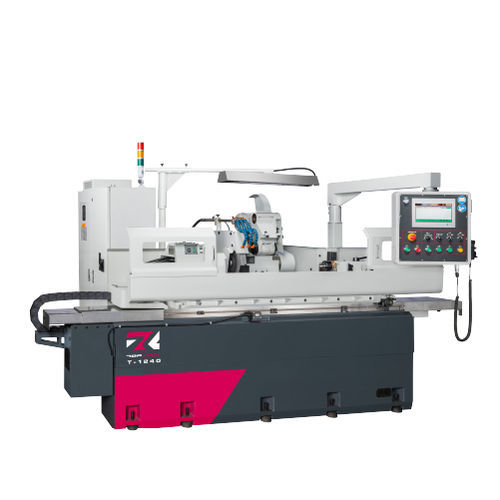

円筒研削機 T series

部品用横型NC

導入
TOPKING 円筒研削盤 — Tシリーズは段差研削に適しています。X軸とZ軸はボールねじ駆動のNCサーボモータで駆動されます。従来のCNC制御の複雑なプログラム編集を排除します。TシリーズはGUIを備えた高性能制御システムを搭載し、オペレータにとって使いやすい操作環境を提供します。

能力
テーブル上振れ: Ø320 / Ø420 mm
芯間距離: 1000 mm
最大研削径: Ø300 / Ø400 mm
研削砥石: Ø405 x 50 x Ø127 mm

機械特徴
高性能グラフィカルユーザーインターフェース
TOPKINGのグラフィック対話式操作インターフェースは、使いやすく安全な操作環境を提供します。数値プログラム設定により、研削サイクル、ドレッシングサイクル、補正などのコマンドを自動実行できます。機械原点、研削、ドレッシング、補償の座標をワンキーで記憶可能です。作業要件に応じて各種研削・ドレッシング方式を選択できます。

剛性の高い機械ベース
より厚く強固なスライドシート機構、1V 1 フラット構造のすべり面、静圧原理に基づく給油系により構造剛性を大幅に強化し、研削時の高精度と安定性を確保しています。

静圧式潤滑システム
テーブルとホイールヘッドの摺動面は高度な自動静圧潤滑システムで潤滑されます。これにより潤滑性能と研削の滑らかさが向上し、送り速度の精度と加工精度が改善されます。

ホイールヘッド構造
G.W.スピンドルは高品質合金鋼SNCM-220で製造され、正火、焼入れ、焼戻し、浸炭熱処理、低温処理を行い、精密研削と鏡面処理を施して表面硬度HRC62°以上を実現し、長期にわたる精度と耐摩耗性を確保します。

ワークヘッドとセンタ
ワークスピンドルは精度等級のベアリングを使用して安定性を確保します。ワークヘッドはサーボモータ駆動で連続可変速が可能です。ワークヘッドは固定式ワークスピンドルを採用し精度を高めています。センタ（尾台）は油浴潤滑方式で油量計により監視します。

ダイヤモンドツールホルダ
（尾台取付け型）多様なドレッシング装置が用意され、部品要件に応じて適応可能です。

仕様
Capacity | T-1240 | T-1640
Swing Over Table | Ø320 mm | Ø420 mm
Distance Between Centers | 1000 mm | 1000 mm
Max. Grinding Diameter | Ø300 mm | Ø400 mm
Max. Grinding Length | 1000 mm | 1000 mm
Max. Load Held Between Centers | 160 kg | 150 kg
Center Height (from table to center tip) | 160 mm | 210 mm

Grinding Wheel (Size O.D. x width x I.D.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Linear Velocity | 33 m/sec | 33 m/sec

Worktable (Swiveling Angle) | -3° ~ +8° | -3° ~ +8°

Workhead (Swiveling Angle) | -30° ~ +90° | -30° ~ +90°
Center Tapper | MT. No. 4 | MT. No. 4
Spindle Speed | 10 ~ 300 rpm | 10 ~ 300 rpm
Max. Load of Spindle (tool holder included) | 35 kg (max. length:150 mm) | 35 kg (max. length:150 mm)

Tailstock (Center Tapper) | MT. No. 4 | MT. No. 4
Tailstock Stroke | 25 mm | 25 mm

X-axis Travel (Max. Travel) | 250 mm | 250 mm
Rapid Feedrate Speed | 6000 mm/Min | 6000 mm/Min
Auto. Feeding Speed | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Min. Feeding Setting | 0.001 mm | 0.001 mm

Z-axis Travel (Max. Travel) | 1315 mm | 1315 mm
Rapid Feedrate Speed | 6000 mm/Min | 6000 mm/Min
Auto. Feeding Speed | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Min. Feeding Setting | 0.001 mm | 0.001 mm

Drive Motors (Grinding Wheel Spindle) | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Workhead Spindle Motor (servo motor) | 1.3 kW (AC servo motor) | 1.3 kW (AC servo motor)
Wheelhead Feed X-axis (servo motor) | 1.5 kW (AC servo motor) | 1.5 kW (AC servo motor)
Table Feed Z-axis (servo motor) | 1.5 kW (AC servo motor) | 1.5 kW (AC servo motor)
Lubrication Oil Pump | 0.37 kW | 0.37 kW
Wheel Spindle Lubrication Oil Pump | 0.18 kW | 0.18 kW
Coolant Pump | 0.18 kW | 0.18 kW

Tank Capacities (Wheel Spindle Lubrication Oil Tank) | 18 L | 18 L
Lubrication Oil Tank | 22 L | 22 L

Machine Dimension (L x W x H) | 3995 x 2440 x 2200 mm | 3995 x 2440 x 2200 mm
Net Weight | 3200 kg | 3400 kg
Center Height (from floor to center tip) | 1095 mm | 1145 mm

標準付属品

• 研削砥石およびフランジ x 1セット
• ダイヤモンドツールホルダ（尾台取付） x 1セット
• 電気システム x 1セット
• 潤滑システム x 1セット
• 冷却システム x 1セット
• 作業灯 x 1セット
• 工具（レベリングパッド）および工具箱 x 1セット

オプション付属品

• 内面研削アタッチメント（1本のスピンドルとG.W.インバータを含む）
• 油圧尾台
• カムロック式ドライビングドッグ
• ワークホルダ 2個/セット
• 2点支持スチディレスト
• 3点支持スチディレスト
• 3爪チャック
• 4爪チャック
• 予備研削砥石およびフランジ
• ダイヤモンドローラードレッシング装置（フランジでワークヘッドに接続）
• ホイールバランススタンド＆アーバー
• 自動研削砥石バランサー
• タッチプローブゲージ
• 自動工程内計測ゲージ
• セミスプラッシュガード
• 完全閉鎖型スプラッシュガード
• 磁気冷却液セパレータ
• ペーパーフィルタ
• オイルミストコレクタ

ビデオ
製品ビデオが利用可能です。

特徴 / 技術仕様

• テーブル上振れ: Ø320 mm (T-1240) / Ø420 mm (T-1640)
• 芯間距離: 1000 mm
• 最大研削径: Ø300 mm (T-1240) / Ø400 mm (T-1640)
• 研削砥石サイズ: Ø405 x 50 x Ø127 mm
• X軸ストローク: 250 mm
• Z軸ストローク: 1315 mm
• 砥石主軸モータ: 3.75 kW (オプション 5.5 kW)
• ワークヘッド主軸モータ: 1.3 kW (ACサーボ)
• 早送り速度: 6000 mm/Min (X & Z)
• 機械寸法 (L x W x H): 3995 x 2440 x 2200 mm
• 正味重量: 3200 kg (T-1240) / 3400 kg (T-1640)
