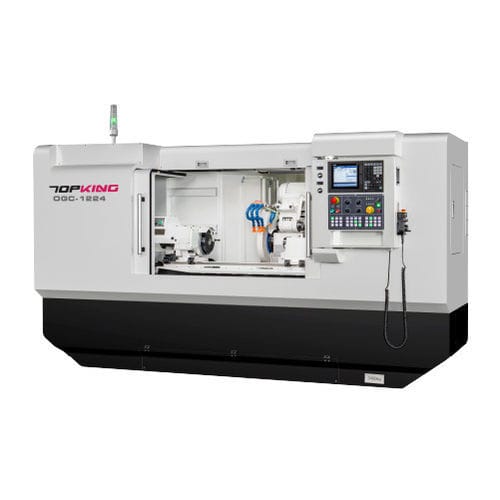

円筒研削機 OGC series

加工用部品横型CNC

概要
OGCシリーズ CNC 外円筒研削盤（OGC-1224、OGC-1624）は、シャフト、ローラー、金型部品などの外径研削に適した精密研削機です。X軸・Z軸は精密ボールねじとサーボ駆動を採用し、統合CNCとグラフィカルGUIによりプログラム編集とセットアップを簡易化します。

能力

• テーブル上振り（Swing over table）：OGC-1224 Ø320 mm / OGC-1624 Ø420 mm
• 芯間距離：600 mm
• 最大研削径：Ø300 / Ø400 mm（型式による）
• 最大研削長さ：600 mm
• 砥石：Ø405 x 50 x Ø127 mm、線速度 45 m/sec

機械特長

• 操作性に優れた制御：GUIを備えた統合CNCにより、複雑なワークをグラフィカルに工程分割でき、G/Mコードの手動入力を低減します。
• 高剛性ベース：重量級構造で高い剛性を確保し、負荷下での研削精度を維持します。
• 静圧潤滑システム：テーブルおよび砥石台の摺動面に自動静圧潤滑を採用し、摺動性と送り精度を向上します。
• 砥石主軸構造：主軸はSNCM-220合金鋼を使用し、正火、焼入れ・焼戻し、浸炭、低温処理、精密研削・鏡面仕上げを施し、表面硬度はHRC62以上です。
• 主軸および尾台：主軸は精級ベアリングを使用、主軸台はサーボ駆動で無段変速可能。尾台は油浴潤滑・油量計付です。
• ダイヤモンドドレッサホルダー：尾台取付型のダイヤモンドドレッサを用意し、様々なワークに対応可能です。

研削サイクル
標準の研削およびドレッシングサイクルは、図解入りのドキュメントで提供され、工程設定と再現性を支援します。

標準付属品

• CNCコントローラ（Brand: Mitsubishi） x1 セット
• 砥石とフランジ x1 セット
• 超硬芯押し（2本/セット） x1 セット
• ダイヤモンドドレッサ（尾台取付型） x1 セット
• X軸リニアスケール x1 セット
• 砥石インバータ x1 セット
• 電気系統 x1 セット
• 全罩式ガード x1 セット
• 潤滑システム x1 セット
• 冷却システム x1 セット
• 作業灯 x1 セット
• 工具（レベリングパッド）および工具箱 x1 セット

オプション付属品

• 内径研削装置（主軸および砥石インバータ1組含む）
• 油圧尾台
• カムロック式駆動リング
• ワークホルダ 2個/組
• 2点支持台
• 調整式3点支持台
• 調整式3爪チャック
• 調整式4爪チャック
• バランシングスタンドおよびシャフト
• 自動砥石バランサー
• 予備砥石およびフランジ
• ローラードレッサ装置
• タッチプローブゲージ
• 自動工程内測定装置
• バックラシュ除去（衝突防止）装置
• 磁気クーラントセパレータ
• 紙帯式クーラント除屑装置
• オイルミストコレクタ

主要仕様（要点）

• 型式：OGC-1224、OGC-1624
• テーブル上旋回径：OGC-1224 Ø320 mm；OGC-1624 Ø420 mm
• 芯間距離：600 mm
• 最大研削径：Ø300 / Ø400 mm
• 最大研削長さ：600 mm
• 両心最大荷重：OGC-1224 100 kg；OGC-1624 150 kg
• 中心高さ（テーブル面〜心先）：OGC-1224 160 mm；OGC-1624 210 mm
• 砥石：Ø405 x 50 x Ø127 mm；線速度 45 m/sec
• X軸移動量：250 mm；Z軸移動量：830 mm
• 自動送り速度：0.001 ~ 2000 mm/min；早送り 6000 mm/min
• 砥石モータ：3.75 kW（選択5.5 kW）
• 主軸サーボ：0.85 kW（選択 1.3 kW）
• 機械寸法：3420 x 2730 x 2415 mm
• 正味重量：OGC-1224 3600 kg；OGC-1624 3800 kg
• 注：仕様は予告なく変更される場合があります。
