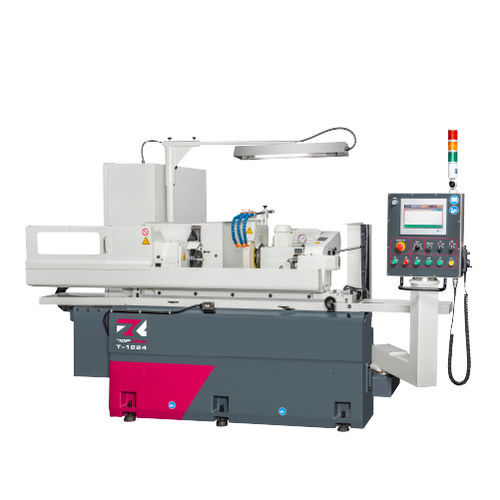

円筒研削機 T series

加工用部品横型NC

導入
TOPKING Tシリーズは段差（多径）加工に適した外円研削盤です。X軸およびZ軸はボールねじとNCサーボモータで駆動し、従来のCNC制御よりもプログラム編集を簡素化します。高性能な制御システムとグラフィカルな対話式GUIにより、直感的で扱いやすい操作環境を提供します。

能力

• テーブル上の旋回径：Ø320 mm（T-1224）/ Ø420 mm（T-1624）
• 芯間距離：600 mm
• 最大研削径：Ø300 mm（T-1224）/ Ø400 mm（T-1624）
• 研削砥石寸法：Ø405 x 50 x Ø127 mm

機械の特長
高性能グラフィカルユーザーインターフェース

• 対話式グラフィック操作により、簡単で安全なプログラミングと操作を実現します。
• 数値プログラミング設定で研削サイクル、ドレッシングサイクル、補正などを自動実行できます。
• 機械原点、研削、ドレッシング、補正の座標をワンタッチで記憶可能です。
• ワークに応じて各種研削・ドレッシング方式を選択できます。

剛性の高い機械基礎
機体構造を強化し、厚いスライドシートと1V‑1平面構造を採用。静圧原理に基づく潤滑設計により精度と安定性を向上させます。

静圧自動潤滑システム
テーブルとホイールヘッドの摺動面に先進の静圧自動潤滑を採用し、潤滑性能、送りの滑らかさ、送り精度を高めます。

ホイールヘッド構造
研削砥石主軸はSNCM-220高級合金鋼を採用し、正火、焼入れ、焼戻し、浸炭、低温処理を施した後、精密研削と鏡面処理を実施。表面硬度はHRC62以上です。

ワークヘッドと芯押し台

• ワークスピンドルは精密級ベアリングを採用し安定性を確保します。
• ワークヘッドはサーボモータ駆動で無段階変速が可能です。
• 固定式ワークスピンドルにより精度と安定性が向上します。
• 芯押し台は浸油潤滑方式で、油量ゲージを備え安定した高精度を維持します。

ダイヤモンド工具ホルダ
（芯押し台取付型）多様なドレッシング装置を用意し、部品要件に合わせて選択可能です。

仕様
能力 | T-1224 | T-1624
テーブル旋回径 | Ø320 mm | Ø420 mm
芯間距離 | 600 mm | 600 mm
最大研削径 | Ø300 mm | Ø400 mm
最大研削長さ | 600 mm | 600 mm
芯間最大載荷 | 100 kg | 150 kg
センタ高さ（テーブル→センタ先端） | 160 mm | 210 mm

砥石 | 寸法（外径 x 幅 x 内径） | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
線速度 | 33 m/sec | 33 m/sec

回転テーブル | 旋回角 | -2° ~ +10° | -2° ~ +10°

ワークヘッド | 旋回角 | -30° ~ +90° | -30° ~ +90°
センタテーパー | MT No. 4 | MT No. 4
主軸回転数 | 10 ~ 300 rpm | 10 ~ 300 rpm
主軸最大荷重（工具ホルダ含む） | 35 kg（最大長：150 mm） | 35 kg（最大長：150 mm）

芯押し台 | センタテーパー | MT No. 4 | MT No. 4
センタ移動 | 手動 | 手動
芯押し台ストローク | 25 mm | 25 mm

X軸移動 | 最大移動量 | 250 mm | 250 mm
早送り速度 | 6000 mm/min | 6000 mm/min
自動送り速度 | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
最小送り設定 | 0.001 mm | 0.001 mm

Z軸移動 | 最大移動量 | 830 mm | 830 mm
早送り速度 | 6000 mm/min | 6000 mm/min
自動送り速度 | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
最小送り設定 | 0.001 mm | 0.001 mm

駆動モータ | 砥石主軸 | 3.75 kW（5.5 kW） | 3.75 kW（5.5 kW）
ワークヘッド主軸モータ（サーボ） | 0.85 kW（サーボ） | 1.3 kW（サーボ）
ホイールヘッド X進給（サーボ） | 1.5 kW | 1.5 kW
テーブル Z進給（サーボ） | 1.5 kW | 1.5 kW
潤滑油ポンプ | 0.075 kW | 0.075 kW
砥石主軸潤滑油ポンプ | 0.18 kW | 0.18 kW
クーラントポンプ | 0.18 kW | 0.18 kW

タンク容量 | 砥石主軸潤滑油タンク | 18 L | 18 L
潤滑油タンク | 15 L | 15 L

機械寸法（L x W x H） | 3490 x 1869 x 2200 mm | 3490 x 1869 x 2200 mm
正味重量 | 2600 kg | 2800 kg
センタ高さ（床→センタ先端） | 1095 mm | 1145 mm

仕様および寸法は予告なく変更される場合があります。

標準付属品

• 研削砥石およびフランジ x 1 セット
• カーバイド先端（2本/セット） x 1 セット
• ダイヤモンド工具ホルダ（芯押し台取付） x 1 セット
• 電装一式 x 1 セット
• 潤滑システム x 1 セット
• クーラントシステム x 1 セット
• 作業灯 x 1 セット
• 工具（レベリングパッド）および工具箱 x 1 セット

オプション付属品

• 内径研削装置（砥石および主軸インバータ1組含む）
• 油圧芯押し台
• カムロック式駆動ドッグ
• ワークホルダ 2 pcs/set
• 2点支持
• 3点支持
• 3爪チャック
• 4爪チャック
• 予備砥石およびフランジ
• ダイヤモンドローラードレッシング装置（フランジでワークヘッド接続）
• ホイールバランシングスタンド＆アーバー
• 自動砥石バランサー
• タッチプローブゲージ
• 自動インプロセスゲージ
• 半閉式スプラッシュガード
• 全閉式スプラッシュガード
• 磁気式クーラントセパレーター
• 紙ベルト式フィルタ
• オイルミストコレクタ

ビデオ
ワンタッチ設定、多段加工、プローブ測定などを含む製品デモ動画を提供（動画タイトルにTシリーズの表記あり）。

特長 / 技術的ハイライト

• 多段差ワーク向けの2軸NC外円研削盤（Tシリーズ）。
• 対話型グラフィックインターフェースと数値プログラミングにより、研削・ドレッシングサイクルを自動実行。
• X/Z軸はボールねじ＋サーボ駆動、最小設定0.001 mm。
• 砥石 Ø405 x 50 x Ø127 mm、線速度 33 m/sec。
• X軸移動 250 mm、Z軸移動 830 mm；早送り 6000 mm/min。
• 主砥石モータ 3.75 kW（選択 5.5 kW）；ワークヘッドサーボは型式により異なる。
• 静圧自動潤滑と高剛性設計により研削精度と安定性を向上。
• 各種ドレッシング、測定、把持オプションにより量産や高精度単品加工に対応。
