円筒研削機 OGC series

加工用部品横型CNC

導入

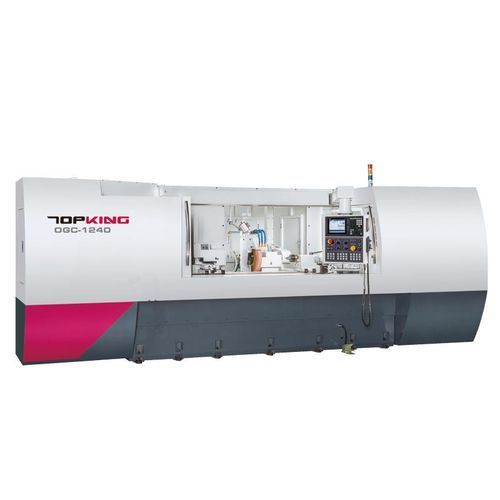

TOPKING CNC 円筒研削盤 OGCシリーズは、シャフトや円筒部品の高精度外径研削向けに設計されています。X軸・Z軸は高精度ボールねじとサーボモーターで駆動され、グラフィカルなGUIを備えた高性能なCNC制御を内蔵し、現場でのプログラミングや工程設定を簡素化します。

能力
テーブル上振れ：Ø320 mm（OGC-1240）/ Ø420 mm（OGC-1640）
芯間距離：1000 mm
最大研削外径：Ø300 mm（OGC-1240）/ Ø400 mm（OGC-1640）
最大研削長さ：1000 mm
研削砥石：Ø405 x 50 x Ø127 mm

機械の特徴

• 操作性の高いCNCインターフェース - Mitsubishi製CNCを内蔵し、グラフィックガイドで複雑な部品を複数の研削工程に分割。G/Mコードの大幅な記述を必要とせず工程編集やドレッシングを簡素化します。
• 剛性の高いベース - 生産環境での安定性と繰り返し精度を高める最適化された構造。
• 油膜支持（ハイドロスタティック）潤滑 - テーブルおよびホイールヘッドの摺動面を自動ハイドロスタティック潤滑で保護し、摺動性と送り精度を向上。
• ホイールヘッドの構造 - SNCM-220合金鋼製G.W.スピンドルは正規化、焼入れ・焼戻し、浸炭、低温処理を施し、精密研削・鏡面仕上げ。表面硬度はHRC62°以上で耐摩耗性と精度を保持。
• ワークヘッドと尻座 - 精密ベアリング採用、サーボ駆動のワークヘッドは無段変速。固定型ワークスピンドルにより高精度を確保。尻座は油浴潤滑で油量計を備え監視可能。
• ダイヤモンド工具ホルダー - 尻座取り付けタイプ。部品要件に応じた各種ドレッシング装置に対応。

研削サイクル
製品資料には研削サイクルおよび砥石ドレッシングのフローを示す図が含まれており、工程計画と作業者教育に役立ちます。

仕様

• シリーズ：OGC series
• テーブル上振れ：Ø320 mm（OGC-1240）/ Ø420 mm（OGC-1640）
• 芯間距離：1000 mm
• 最大研削外径：Ø300 mm（OGC-1240）/ Ø400 mm（OGC-1640）
• 最大研削長さ：1000 mm
• 芯間荷重最大：100 kg（OGC-1240）/ 150 kg（OGC-1640）
• センター高さ（テーブルからセンターチップ）：160 mm / 210 mm
• 研削砥石：Ø405 x 50 x Ø127 mm
• 砥石周速度：45 m/sec
• テーブル傾斜：-3° ~ +8°
• ワークヘッド傾斜：-30° ~ +90°
• スピンドル回転数：10 ~ 300 rpm
• X軸移動量：250 mm；早送り 6000 mm/min；自動送り 0.001 ~ 2000 mm/min；最小設定 0.001 mm
• Z軸移動量：1315 mm；早送り 6000 mm/min；自動送り 0.001 ~ 2000 mm/min；最小設定 0.001 mm
• 砥石主軸モーター：3.75 kW（オプション 5.5 kW）
• ワーク主軸モーター（サーボ）：1.3 kW
• ホイールヘッドX軸＆テーブルZ軸駆動（サーボ）：各 1.5 kW
• 潤滑・冷却ポンプ：仕様により（0.18 / 0.37 kW）
• タンク容量：砥石軸潤滑 18 L；潤滑油タンク 22 L
• 機械寸法：4250 x 2470 x 2306 mm
• 正味重量：4300 kg（OGC-1240）/ 4500 kg（OGC-1640）
• センター高さ（床から先端）：1095 mm / 1145 mm

装備品
標準装備

• CNCコントローラ（メーカー：Mitsubishi）x 1 セット
• 研削砥石とフランジ x 1 セット
• 超硬センター（2個/セット）x 1 セット
• ダイヤモンド工具ホルダー（尻座取付式）x 1 セット
• X軸用リニアスケール x 1 セット
• 研削砥石インバータ x 1 セット
• 電気システム x 1 セット
• フルカバー防塵防油カバー x 1 セット
• 潤滑システム x 1 セット
• 冷却システム x 1 セット
• 作業灯 x 1 セット
• 工具（レベリングパッド）および工具箱 x 1 セット

オプション装備

• 内径研削アタッチメント（スピンドル1台及び砥石インバータ含む）
• 油圧式尻座
• カムロック式ドライビングドッグ
• ワークホルダ 2個/セット
• 2点支持
• 調整可能な3点支持
• 調整可能な3爪スクロールチャック
• 調整可能な4爪スクロールチャック
• 砥石バランシングスタンドとアーバー
• 自動砥石バランサー
• 予備砥石とフランジ
• ローラードレッサー装置
• タッチプローブ
• 自動工程内測定器
• ギャップコントロール
• 磁気冷却液セパレータ
• ペーパーフィルター
• オイルミストコレクター

技術仕様

• シリーズ：OGC series
• テーブル上振れ：Ø320 mm / Ø420 mm
• 芯間距離：1000 mm
• 最大研削外径：Ø300 mm / Ø400 mm
• 最大研削長さ：1000 mm
• 砥石：Ø405 x 50 x Ø127 mm
• 周速度：45 m/sec
• X軸移動：250 mm；Z軸移動：1315 mm
• 砥石主軸モーター：3.75 kW（オプション 5.5 kW）
• 寸法：4250 x 2470 x 2306 mm
• 正味重量：4300 kg / 4500 kg
