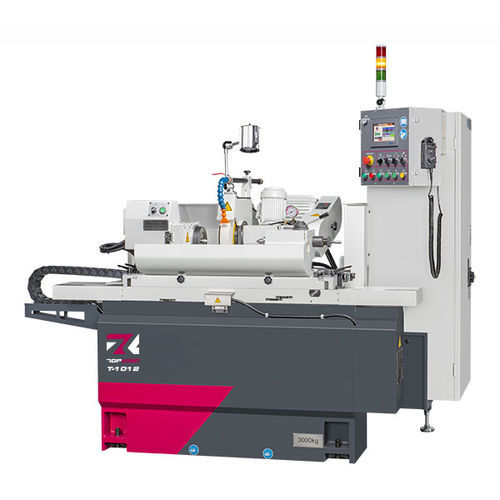

円筒研削機 T-1012

加工用部品小型部品用横型

導入
TOPKING T-1012は、Tシリーズで最もコンパクトなNC円筒研削盤であり、設置スペースが限られた作業場や小型精密な多段部品の生産向けに設計されています。芯間距離300 mm、テーブル上振れØ270 mmを備え、小〜中型の多段部品を安定して加工できる最小フットプリントを実現します。X軸・Z軸はサーボ駆動で、直感的な数値プログラミングが可能なグラフィカルユーザーインターフェース(GUI)を搭載。Tシリーズの堅牢な構造と自動油圧（ハイドロスタティック）潤滑システムにより、高速加工時でもミクロンレベルの精度を維持します。

性能

• テーブル上振れ: Ø270 mm
• 芯間距離: 300 mm
• 最大研削径: Ø250 mm
• 研削砥石: Ø355 x 38~50 x Ø127 mm

機械特徴 - 高性能グラフィカルユーザインターフェース
グラフィックダイアログ操作画面は、使いやすく安全な操作環境を提供します。数値プログラムで研削サイクル、ドレッシング、補正などを自動実行可能。機械原点、研削、ドレッシング、補正の座標をワンタッチで記憶できます。複数の研削・ドレッシング方式を部品要件に応じて選択可能です。

機械特徴 - 剛性の高いベース
従来の軽量設計に対し剛性を重視した構造を採用。厚いスライドシート、1V+1フラットの摺動面構造、静圧式潤滑設計により研削時の高精度と安定性を実現します。

機械特徴 - ハイドロスタティック潤滑システム
テーブルおよびホイールヘッド摺動面は自動ハイドロスタティック潤滑により潤滑性と摺動の滑らかさを向上。送り精度と加工精度の安定化に寄与します。

機械特徴 - ホイールヘッド構造
研削砥石主軸は合金鋼SNCM-220製で、正火、焼入れ・焼戻し、浸炭処理、低温処理、精密研削・鏡面仕上げを実施。表面硬度はHRC62以上で、変形・摩耗に強く長期精度を確保します。

機械特徴 - ワークヘッドとセンタ
ワークスピンドルは精密級ベアリングを使用し、サーボモータで無段変速駆動。固定型ワークスピンドルにより精度と安定性を向上。センタ（尾台）は油浴潤滑でオイルゲージを備え、芯出し作業で一貫した支持を提供します。

機械特徴 - ダイヤモンド工具ホルダ
（スライダ取付型）ドレッシング装置はZ軸スライドに固定され、ワークテーブル角度調整によるドレッシング位置再校正誤差を最小化します。用途に応じた各種ドレッシング装置を用意しています。

仕様
能力

• テーブル上振れ: Ø270 mm
• 芯間距離 / 最大研削長さ: 300 mm
• 最大研削径: Ø250 mm
• 最大研削長さ: 300 mm
• 芯間保持最大荷重: 60 kg
• 中心高さ（テーブルからセンタ先端まで）: 135 mm

研削砥石

• サイズ（外径 x 幅 x 内径）: Ø355 x 38~50 x Ø127 mm
• 線速度: 33 m/sec

ワークテーブル

• 回転角度: 0° ~ 12°

ワークヘッド

• 回転角度: -30° ~ +90°
• センタテーパー: MT No.3（オプション: MT No.4）
• 主軸回転数: 10 ~ 300 rpm
• 主軸最大荷重（工具ホルダ含む）: 15 kg（最大長さ: 150 mm）

センタ（尾台）

• センタテーパー: MT No.3（オプション: MT No.4）
• センタ移動: 手動
• 尾台ストローク: 25 mm

X軸移動量

• 最大移動: 220 mm
• 早送り速度: 6000 mm/min
• 自動送り速度: 0.001 ~ 2000 mm/min
• 最小送り設定: 0.001 mm

Z軸移動量

• 最大移動: 560 mm
• 早送り速度: 6000 mm/min
• 自動送り速度: 0.001 ~ 2000 mm/min
• 最小送り設定: 0.001 mm

駆動モータ

• 研削砥石主軸: 3.75 kW
• ワークヘッド主軸モータ: 0.85 kW（ACサーボ）
• ホイールヘッド送り X軸: 1.0 kW（ACサーボ）
• テーブル送り Z軸: 1.5 kW（ACサーボ）
• 潤滑油ポンプ: 0.075 kW
• 砥石主軸潤滑油ポンプ: 0.18 kW
• 冷却液ポンプ: 0.18 kW

タンク容量

• 砥石主軸潤滑油タンク: 14 L
• 潤滑油タンク: 15 L

機械

• 寸法（L x W x H）: 2420 x 1540 x 2112 mm
• 正味重量: 2600 kg
• 中心高さ（床からセンタ先端まで）: 1057 mm

標準付属品

• 研削砥石およびフランジ x1 セット
• 超硬軸受中心（2個/セット） x1 セット
• ダイヤモンド工具ホルダ（スライダ取付型） x1 セット
• 電気システム x1 セット
• 潤滑システム x1 セット
• 冷却システム x1 セット
• 作業灯 x1 セット
• 工具（レベリングパッド）およびツールボックス x1 セット

オプション付属品

• 内径研削アタッチメント（1軸およびG.W.インバータ含む）
• 油圧尾台
• カムロック式伝動犬
• ワークホルダ 2 個/セット
• 2点支持定盤
• 3点支持定盤
• 3爪チャック
• 4爪チャック
• 予備研削砥石およびフランジ
• ダイヤモンドローラードレッシング装置（ワークヘッドにフランジで接続）
• 砥石バランス用スタンド＆アーバー
• 自動研削砥石バランサー
• タッチプローブゲージ
• 自動工程内計測ゲージ
• 半開放スプラッシュガード
• 完全密閉スプラッシュガード
• 磁気冷却液セパレータ
• ペーパーフィルター
• オイルミストコレクタ

ビデオ
T-1012のステップ研削、マルチステップ部品の研削、タッチプローブ設定などを示すデモ・セットアップ動画が利用可能です。

技術仕様

• 型式: T-1012
• テーブル上振れ: Ø270 mm
• 芯間距離 / 最大研削長さ: 300 mm
• 最大研削径: Ø250 mm
• 砥石寸法: Ø355 x 38~50 x Ø127 mm
• X軸移動: 220 mm / Z軸移動: 560 mm
• 砥石主軸出力: 3.75 kW
• 正味重量: 2600 kg
• 機械寸法（L x W x H）: 2420 x 1540 x 2112 mm
