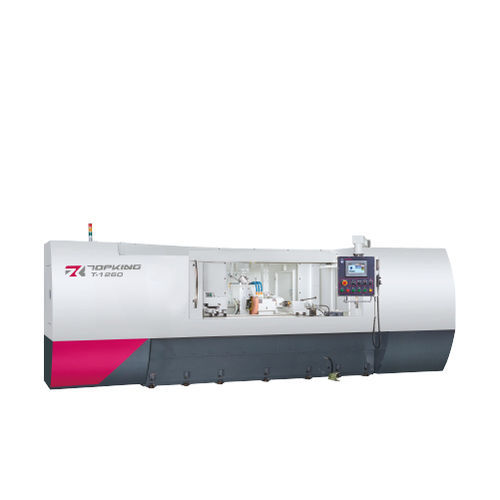

円筒研削機 T series

加工用部品横型NC

導入
TOPKING 円筒研削盤 Tシリーズは、段取り研削や多段研削に適した機種です。X軸・Z軸はボールねじ付きNCサーボモータで駆動します。Tシリーズは高性能なグラフィカル制御システムを採用し、従来のCNCに比べてプログラム編集を簡素化し、研削サイクル・ドレッシングサイクル・補正などの自動実行が可能です。機械原点、研削、ドレッシング、補正の座標をワンキーで記憶できます。用途に応じて各種の研削・ドレッシング方法を選択可能です。

能力
テーブル通り径: Ø320 / Ø420 mm
芯間距離: 1500 mm
最大研削径: Ø300 / Ø400 mm
研削砥石: Ø405 x 50 x Ø127 mm

機械特長 — 高性能グラフィカルユーザーインターフェース
■ グラフィック対話式操作画面により直感的で安全な操作環境を提供します。数値プログラミングにより研削・ドレッシングサイクル、補正などを自動実行できます。機械原点・研削・ドレッシング・補正座標をワンキーで記憶可能です。複数の研削・ドレッシング方式を選択できます。

機械特長 — 剛性の高いマシンベース
■ スライド座を厚肉化した強化構造、1V 1フラット方式の摺動面構造、静圧原理に基づく潤滑設計により研削時の高精度・高安定性を確保します。

機械特長 — 静圧潤滑システム
■ テーブルとホイールヘッドの摺動面は自動静圧潤滑システムで給油され、潤滑性能、研削の滑らかさ、送り精度を向上させます。

機械特長 — ホイールヘッド構造
■ G.W.主軸は高品質合金鋼 SNCM-220 を使用し、複数回の熱処理・精密研削・鏡面仕上げを施しています。表面硬度は HRC62 以上で長期の精度維持と耐摩耗性を確保します。

機械特長 — ワークヘッドとレスト
■ ワーク主軸は精密等級のベアリングを使用し、サーボモータで無段変速駆動します。固定式主軸により高精度を実現します。レストは油浴式潤滑を採用し、油量計を備えています。

機械特長 — ダイヤモンド工具ホルダー
■ レスト取付けのダイヤモンド工具ホルダーを標準装備。被削材に応じた各種ドレッシング装置に対応可能です。

仕様
Capacity | T-1260 | T-1660
テーブル通り径 | Ø320 mm | Ø420 mm
芯間距離 | 1500 mm | 1500 mm
最大研削径 | Ø300 mm | Ø400 mm
最大研削長 | 1500 mm | 1500 mm
芯間での最大積載荷重 | 100 kg | 150 kg
センタ高さ（テーブルからセンタ先端まで） | 160 mm | 210 mm

研削砥石（外径 x 幅 x 内径） | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
線速度 | 33 m/sec | 33 m/sec

ワークテーブル（回転角） | -3° ~ +8° | -3° ~ +8°
ワークヘッド（回転角） | -30° ~ +90° | -30° ~ +90°
センタテーパー | MT. No. 4 | MT. No. 4
主軸回転速度 | 10 ~ 300 rpm | 10 ~ 300 rpm
主軸最大搭載量（工具ホルダ含む） | 35 kg（最大長さ:150 mm） | 35 kg（最大長さ:150 mm）

レスト（センタテーパー） | MT. No. 4 | MT. No. 4
レストセンタ移動 | 手動式 | 手動式
レストストローク | 25 mm | 25 mm

X軸移動量（最大） | 250 mm | 250 mm
早送り速度 X | 6000 mm/Min | 6000 mm/Min
自動送り速度 X | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
最小送り設定 X | 0.001 mm | 0.001 mm

Z軸移動量（最大） | 1265 mm | 1265 mm
早送り速度 Z | 6000 mm/Min | 6000 mm/Min
自動送り速度 Z | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
最小送り設定 Z | 0.001 mm | 0.001 mm

駆動モーター（研削砥石主軸） | 3.75 kW（5.5 kW） | 3.75 kW（5.5 kW）
ワークヘッド主軸モーター（サーボ） | 1.8 kW（AC サーボ） | 1.8 kW（AC サーボ）
ホイールヘッド送り X（サーボ） | 1.5 kW（AC サーボ） | 1.5 kW（AC サーボ）
テーブル送り Z（サーボ） | 3.5 kW（AC サーボ） | 3.5 kW（AC サーボ）
潤滑油ポンプ | 0.37 kW | 0.37 kW
ホイール主軸潤滑油ポンプ | 0.18 kW | 0.18 kW
クーラントポンプ | 0.18 kW | 0.18 kW

タンク容量（ホイール主軸潤滑油タンク） | 18 L | 18 L
潤滑油タンク | 22 L | 22 L

機械寸法（L x W x H） | 6178 x 2910 x 2310 mm | 6178 x 2910 x 2310 mm
正味重量 | 4100 kg | 4300 kg
センタ高さ（床面からセンタ先端まで） | 1095 mm | 1145 mm

標準付属品

• 研削砥石およびフランジ x 1 セット
• 超硬先端軸受（2個/セット） x 1 セット
• ダイヤモンド工具ホルダー（レスト取付け型） x 1 セット
• 電気システム x 1 セット
• 潤滑システム x 1 セット
• クーラントシステム x 1 セット
• 作業灯 x 1 セット
• 工具（レベリングパッド）および工具箱 x 1 セット

オプション付属品

• 内面研削アタッチメント（1本の主軸およびG.W.インバータ含む）
• 油圧式レスト
• カムロック式ドライブドッグ
• ワークホルダ 2個/セット
• 2点支持定盤
• 3点支持定盤
• 3爪チャック
• 4爪チャック
• 予備研削砥石およびフランジ
• ダイヤモンドローラードレッサー（フランジによりワークヘッド接続）
• ホイールバランシングスタンド＆アーバー
• 自動研削砥石バランサー
• タッチプローブゲージ
• 自動工程内測定ゲージ
• セミスプラッシュガード
• 完全密閉スプラッシュガード
• 磁気冷却液分離器
• 紙フィルター
• オイルミストコレクター

ビデオ
Tシリーズのワンセットアップ多段研削とタッチプローブゲージを示す製品ビデオが埋め込まれています。

特長 / 技術仕様

• シリーズ: T series (2NC series)
• 対象モデル: T-1260, T-1660
• 芯間距離: 1500 mm
• テーブル通り径: T-1260 Ø320 mm; T-1660 Ø420 mm
• 最大研削径: T-1260 Ø300 mm; T-1660 Ø400 mm
• 砥石寸法: Ø405 x 50 x Ø127 mm
• X軸ストローク: 250 mm; Z軸ストローク: 1265 mm
• 早送り速度: 6000 mm/min (XおよびZ)
• 自動送り速度: 0.001 ~ 2000 mm/min
• 砥石主軸モータ: 3.75 kW (オプション 5.5 kW)
• ワーク主軸モータ: 1.8 kW (AC servo)
• テーブルZ軸モータ: 3.5 kW (AC servo)
• 機械寸法 (L x W x H): 6178 x 2910 x 2310 mm
• 正味重量: T-1260 4100 kg; T-1660 4300 kg
