円筒グラインダー センター OGC series

加工用部品横型CNC

導入

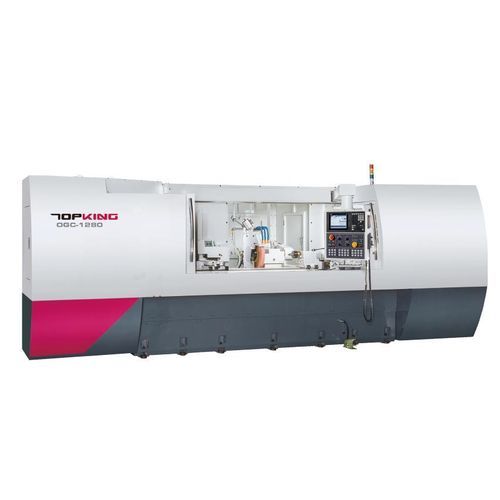

TOPKING CNC 円筒研削盤 — OGCシリーズは、高精度な外径円筒研削加工向けに設計されています。X軸・Z軸は精密ボールねじとサーボモータで駆動され、GUIを備えた使いやすいCNC制御を搭載し、工程設定と操作を簡素化します。

能力
テーブル上旋回径: Ø320 / Ø420 mm
センター間距離: 2000 mm
最大研削径: Ø300 / Ø400 mm
最大研削長さ: 2000 mm
研削砥石: Ø405 x 50 x Ø127 mm

機械の特長
ユーザーフレンドリーな操作システム
GUI付きの高機能CNCコントローラは、グラフィカルに複雑な部品を研削・ドレッシング工程に分割して案内します。G/Mコードの手動入力は不要で、立ち上げが容易です。

剛性の高いマシンベース
軽量設計を追わず剛性を重視した構造により、重負荷研削時の安定性と幾何精度を確保します。

油圧静圧潤滑システム
テーブルおよびホイールヘッドの摺動面は自動油圧静圧潤滑により潤滑され、動作の滑らかさと送り精度が向上します。

ホイールヘッド構造
研削砥石主軸はSNCM-220合金鋼製で、正火・焼入れ焼戻し・浸炭・低温処理後、精密研削および鏡面処理を行い表面硬度はHRC62以上で、変形や摩耗を抑え高精度を維持します。

ワークヘッドと芯押し台
ワークスピンドルは精度級ベアリングを使用し、サーボ駆動のワークヘッドは無段変速が可能です。芯押し台は油浴潤滑で油量表示があり、芯の移動は手動（ストローク25 mm）です。

ダイヤモンドドレッサ
（芯押し台取付型）多様なドレッシング装置に対応可能で、部品要件に合わせて選択できます。

研削サイクル
研削およびドレッシングのグラフィカルなサイクル図を提供し、工程の指導と再現性を支援します。

仕様

• シリーズ: OGC series
• 該当モデル: OGC-1280、OGC-1680
• センター間距離: 2000 mm
• 最大研削径: Ø300 mm (OGC-1280) / Ø400 mm (OGC-1680)
• 最大研削長さ: 2000 mm
• 研削砥石: Ø405 x 50 x Ø127 mm、線速度45 m/sec
• X軸移動量: 250 mm、Z軸移動量: 2540 mm
• 研削砥石主軸出力: 3.75 kW（オプション 5.5 kW）
• 機械寸法: 7700 x 2470 x 2306 mm
• 正味重量概算: 6000 kg (OGC-1280) / 6200 kg (OGC-1680)

付属品 - 標準付属品

• CNCコントローラ（ブランド: Mitsubishi）x 1式
• 研削砥石およびフランジ x 1式
• 超硬芯押し（2個/セット）x 1式
• ダイヤモンドドレッサ（芯押し台取付型）x 1式
• X軸用リニアスケール x 1式
• 研削砥石インバータ x 1式
• 電気系統 x 1式
• 全閉型スプラッシュガード x 1式
• 潤滑システム x 1式
• 冷却システム x 1式
• 作業灯 x 1式
• 工具（レベリングパッド）および工具箱 x 1式

付属品 - オプション付属品

• 内研削アタッチメント（スピンドル1本および砥石インバータ含む）
• 油圧芯押し台
• キャンロック式ドライブドッグ
• ワークホルダ 2個/セット
• 2点支持治具
• 調整可能な3点支持治具
• 調整式3爪スクロールチャック
• 調整式4爪スクロールチャック
• ホイールバランススタンドおよびアーバー
• 自動研削砥石バランサー
• 予備研削砥石およびフランジ
• ローラードレッサ装置
• タッチプローブゲージ
• 自動インプロセスゲージ
• ギャップコントロール
• マグネット式クーラントセパレータ
• ペーパーフィルタ
• オイルミストコレクタ
