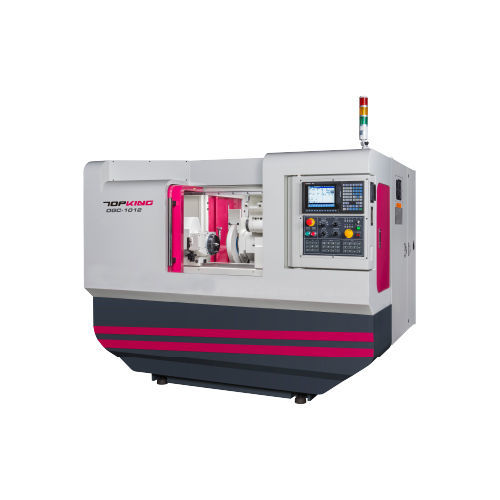

円筒研削機 OGC-1012

加工用部品横型CNC

概要
OGC-1012は、軸および円筒部品の外周研削向けに設計されたCNC外円研削盤です。X軸・Z軸は精密ボールねじとサーボモータで駆動され、GUIを備えた統合CNC制御により研削工程や砥石ドレッシングの編集をグラフィカルに行えます。

| 加工能力

• テーブル上回転径（スイング）: Ø270 mm
• 芯間距離: 300 mm
• 最大研削径: Ø250 mm
• 最大研削長さ: 300 mm
• 研削砥石: Ø355 x 38~50 x Ø127 mm

機械の特長

• ユーザーフレンドリーな操作系: GUIを備えたCNC制御により、G/Mコードを使わずグラフィカルに研削・ドレッシング工程を編集できます。
• 剛性の高い機体: 充分な剛性を確保する堅牢な構造で研削中の安定性を向上します。
• 静圧自動潤滑系: テーブルおよびホイールヘッドの摺動面を静圧自動潤滑し、送りの安定性と精度を高めます。
• ホイールヘッド構造: 研削砥石主軸はSNCM-220合金鋼を使用し、熱処理・精密研削を施し表面硬度HRC62以上を実現しています。
• ワークヘッド及び尾台: 精密ベアリングとサーボ駆動の固定式ワークスピンドルを採用し安定した無段変速を実現。尾台は油浴潤滑で油量確認が可能です。
• ダイヤモンドツールホルダ（スライダ式）: Z軸スライドにドレッシング装置を搭載し、繰り返しドレッシングによる誤差を低減します。複数のドレッシング装置に対応可能です。

研削サイクル
CNCにてグラフィカルな研削サイクルと砥石ドレッシングシーケンスを提供し、工程のガイドと再現性を確保します。

仕様
能力:
テーブル上回転径: Ø270 mm
芯間距離: 300 mm
最大研削径: Ø250 mm
最大研削長さ: 300 mm
芯間最大荷重: 60 kg
中心高さ（テーブルからセンターチップまで）: 135 mm

研削砥石:
寸法（外径 x 幅 x 内径）: Ø355 x 38~50 x Ø127 mm
線速度: 45 m/sec

ワークテーブル:
傾斜角: 0° ~ 12°

ワークヘッド:
傾斜角: -30° ~ +90°
中心テーパー: MT No. 3 (オプション: MT No. 4)
主軸回転数: 10 ~ 300 rpm
主軸最大負荷（ツールホルダ含む）: 15 kg（最大長: 150 mm）

尾台:
中心テーパー: MT No. 3 (オプション: MT No. 4)
中心移動: 手動式
尾台ストローク: 25 mm

X軸移動量:
最大移動量: 220 mm
早送り速度: 6000 mm/min
自動送り速度: 0.001 ~ 2000 mm/min
最小送り設定: 0.001 mm

Z軸移動量:
最大移動量: 560 mm
早送り速度: 6000 mm/min
自動送り速度: 0.001 ~ 2000 mm/min
最小送り設定: 0.001 mm

駆動モータ:
研削砥石主軸: 3.75 kW（オプション 5.5 kW）
ワークヘッド主軸モータ（サーボ）: 0.85 kW
ホイールヘッドX軸送り（サーボ）: 1.0 kW
テーブルZ軸送り（サーボ）: 1.5 kW
主軸潤滑油ポンプ: 0.18 kW
潤滑油ポンプ: 0.075 kW
冷却水ポンプ: 0.18 kW

タンク容量:
主軸潤滑油タンク: 14 L
潤滑油タンク: 15 L

機械本体:
寸法（L x W x H）: 2200 x 1860 x 2140 mm
正味重量: 2600 kg
中心高（床面からセンターチップまで）: 1057 mm

付属品
標準付属品

• CNCコントローラ (Brand: Mitsubishi) x 1 セット
• 研削砥石およびフランジ x 1 セット
• 超硬頂針（2本/セット） x 1 セット
• ダイヤモンド工具ホルダ（スライダ式） x 1 セット
• X軸用リニアスケール x 1 セット
• 研削砥石インバータ x 1 セット
• 電気システム x 1 セット
• フルカバー防護板 x 1 セット
• 潤滑システム x 1 セット
• 冷却システム x 1 セット
• 作業灯 x 1 セット
• 工具（レベリングパッド）およびツールボックス x 1 セット

オプション付属品

• 内径研削アタッチメント（砥石スピンドルとインバータ含む）
• 油圧尾台
• カムロック式ドライビングドッグ
• ワークホルダ 2 pcs/セット
• 2点支持
• 調整可能な3点支持
• 調整可能な3爪チャック
• 調整可能な4爪チャック
• ホイールバランシングスタンドおよびアーバー
• 自動砥石バランサー
• 予備砥石およびフランジ
• ローラードレッサー装置
• タッチプローブゲージ
• 自動インプロセスゲージ
• ギャップコントロール
• 磁気クーラントセパレータ
• ペーパーフィルタ
• オイルミストコレクタ

特長 / 技術仕様

• モデル: OGC-1012
• テーブル上回転径: Ø270 mm
• 芯間距離 / 最大研削長: 300 mm
• 最大研削径: Ø250 mm
• 研削砥石寸法: Ø355 x 38~50 x Ø127 mm
• 芯間最大荷重: 60 kg
• X軸移動: 220 mm / Z軸移動: 560 mm
• 研削砥石主軸出力: 3.75 kW（オプション 5.5 kW）
• 機械寸法（L x W x H）: 2200 x 1860 x 2140 mm
• 正味重量: 2600 kg
