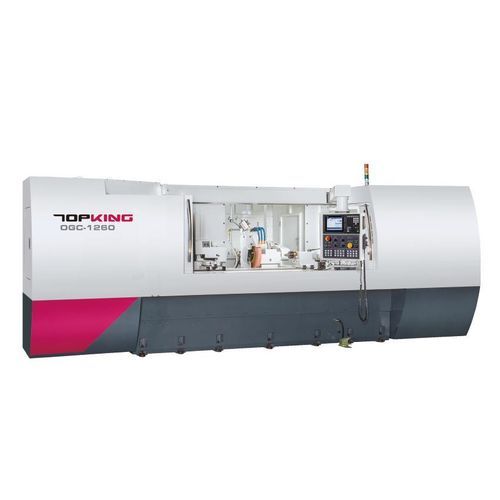

円筒研削機 OGC series

加工用部品横型CNC

導入
TOPKINGのOGCシリーズ円筒研削盤は、CNCのGUI操作を備えた外径・内径の精密円筒研削向けに設計されています。X軸・Z軸は精密ボールねじとサーボモータで駆動され、グラフィカルな制御により工程設定が簡素化されます。

能力
テーブル上の有効径（Swing Over Table）：Ø320 / Ø420 mm
心間距離：1500 mm
最大研削径：Ø300 / Ø400 mm
最大研削長さ：1500 mm
研削砥石：Ø405 x 50 x Ø127 mm

機械の特徴

• 操作性に優れたシステム : GUI搭載のCNCにより、複雑なワークを複数の研削工程に分割して案内。G/Mコードの手動入力を必要とせず、工程編集とドレッシングを数値で行えます。
• 剛性の高いベース構造 : 従来の軽量設計とは異なり、構造を強化して機械剛性を向上させています。
• 静圧式潤滑システム : テーブルおよび砥石台のスライド面は自動静圧潤滑により滑らかな動きと給餌精度の向上を実現します。
• 砥石台の構造 : G.W.主軸は合金鋼SNCM-220で製造され、正火・焼入・浸炭・低温処理後に精密研削・鏡面仕上げを行い、表面硬度はHRC62°以上です。変形や摩耗を抑制します。
• 主軸と芯出し : 主軸は精級ベアリングを使用し、安定性に優れます。作業主軸はサーボモータ駆動で無段変速が可能。芯出しは油浴潤滑で、油量は目視確認が可能です。
• ダイヤモンドツールホルダ :（芯押し台取付型）多様なドレッサ装置に対応可能なダイヤモンドホルダを用意。

研削サイクル
代表的な研削サイクル図とドレッシング図を加工参考として提供します。

標準付属品

• CNCコントローラ（Mitsubishi） x 1式
• 研削砥石およびフランジ x 1式
• 超硬支持芯（2個/セット） x 1式
• ダイヤモンドツールホルダ（芯押し台取付型） x 1式
• X軸用リニアスケール x 1式
• 砥石用インバータ x 1式
• 電気系統一式 x 1式
• 全閉式スプラッシュガード x 1
• 潤滑システム x 1式
• 冷却システム x 1式
• 作業灯 x 1
• 工具（レベリングパッド）および工具箱 x 1式

オプション品

• 内研削アタッチメント（スピンドル1本と砥石インバータ含む）
• 油圧芯押し台
• カムロック式ドライビングドッグ
• ワークホルダ 2個/セット
• 2点支持スタディレスト
• 調整可能な3点支持スタディレスト
• 調整可能な3爪スクロールチャック
• 調整可能な4爪スクロールチャック
• 砥石バランス用スタンドとアーバー
• 自動砥石バランサー
• 交換用砥石とフランジ
• ローラードレッサー装置
• タッチプローブゲージ
• 自動工程内測定装置
• ギャップコントロール
• 磁性クーラントセパレータ
• ペーパーフィルタ
• オイルミストコレクタ

技術仕様

• テーブル上の有効径：Ø320 mm / Ø420 mm
• 心間距離：1500 mm
• 最大研削径：Ø300 mm / Ø400 mm
• 最大研削長さ：1500 mm
• 心間最大積載：100 kg / 150 kg
• 中心高さ（テーブル→芯先）：160 mm / 210 mm
• 砥石寸法（外径×幅×内径）：Ø405 x 50 x Ø127 mm
• 砥石線速度：45 m/sec
• テーブル旋回角度：-3° ~ +8°
• 頭部旋回角度：-30° ~ +90°
• 頭部中心テーパー：MT No. 4
• 主軸回転数：10 ~ 300 rpm
• 主軸最大搭載（ツールホルダ含む）：35 kg（最大長さ：150 mm）
• 芯押し台テーパー：MT No. 4
• 芯押し台移動：手動
• 芯押し台ストローク：25 mm
• X軸最大移動：250 mm
• X軸早送り速度：6000 mm/分
• X軸自動送り速度：0.001 ~ 2000 mm/分
• X軸最小送り設定：0.001 mm
• Z軸最大移動：1805 mm
• Z軸早送り速度：6000 mm/分
• Z軸自動送り速度：0.001 ~ 2000 mm/分
• Z軸最小送り設定：0.001 mm
• 駆動モータ - 砥石主軸：3.75 kW（5.5 kW）
• 駆動モータ - 工作主軸（サーボ）：1.8 kW（ACサーボ）
• 駆動モータ - 砥石台送り X（サーボ）：1.5 kW（ACサーボ）
• 駆動モータ - テーブル送り Z（サーボ）：3.5 kW（ACサーボ）
• 砥石主軸潤滑ポンプ：0.18 kW
• 潤滑油ポンプ：0.37 kW
• 冷却液ポンプ：0.18 kW
• 砥石主軸潤滑油タンク：18 L
• 潤滑油タンク：22 L
• 機械寸法：6100 x 2470 x 2306 mm
• 正味重量：4800 kg / 5000 kg
• 中心高さ（床→芯先）：1095 mm / 1145 mm
• 注：* 仕様および寸法は予告なく変更される場合があります。
