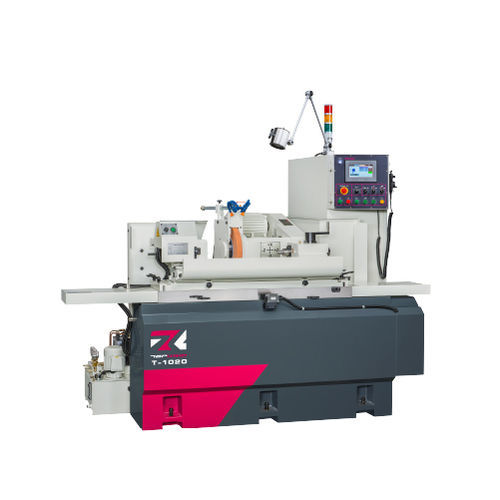

円筒研削機 T -1020

加工用部品横型NC

導入
T-1020は、作業範囲が広いエントリーレベルのCNC円筒研削盤です。テーブル上最大旋回径Ø270 mm、芯間距離500 mmを備えています。小〜中型の多段軸部品向けに設計され、最大研削径Ø250 mmまで対応します。X軸およびZ軸はサーボ駆動で、会話型数値プログラミングを備えた直感的なグラフィカルユーザーインターフェースによりオペレーターの操作が容易です。高剛性構造と自動油圧（ハイドロスタティック）潤滑システムを組み合わせることで、安定した送りとマイクロメートルレベルの一貫した精度を実現します。

| 能力
テーブル上旋回径：Ø270 mm
芯間距離：500 mm
最大研削径：Ø250 mm
研削砥石：Ø355 x 50 x Ø127 mm

機械特長
高性能グラフィカルユーザーインターフェース

• 最新のグラフィック対話型操作インターフェースにより、使いやすく安全な操作環境を提供します。
• 会話型数値プログラミングにより、研削サイクル、ドレッシングサイクル、補正などを自動実行できます。
• 機械原点、研削、ドレッシング、補償の座標をワンキーで記憶します。
• ワークの要件に応じて各種研削・ドレッシング方式を選択可能です。

高剛性ベース

• より厚いスライディングシート機構と1V1フラットすべり構造により構造剛性を強化。
• 静圧の原理に基づいて設計された潤滑システムにより、最高の精度と安定性を提供します。

油圧式（ハイドロスタティック）潤滑システム

• テーブルとホイールヘッドのすべり面は、先進的な自動ハイドロスタティック潤滑システムで潤滑され、滑らかさと送り精度を向上させます。

ホイールヘッド構造

• G.W.スピンドルは合金鋼SNCM-220製で、正火、焼入れ・焼戻し、浸炭処理、低温処理を施し、その後精密研削・鏡面仕上げを行っています。表面硬度はHRC62以上で、長期にわたり高精度と耐摩耗性を保持します。

主軸と芯押し台

• 主軸は精密等級のベアリングを使用し安定性を確保しています。
• 主軸はサーボモーターにより無段変速で駆動されます。
• 固定型主軸により精度と安定性が向上します。
• 芯押し台は油浴潤滑を採用し、油量計を備え監視が可能です。

ダイヤモンド工具ホルダー

• ドレッシング装置はZ軸スライドに取り付けられ、ドレッシング位置の較正誤差を最小限に抑えます。
• 部品要件に応じた各種ドレッシング装置が利用可能です。

付属品
標準付属品

• 研削砥石およびフランジ x 1セット
• カーバイド先端センタ（2個/セット） x 1セット
• ダイヤモンド工具ホルダー（スライダ取付型） x 1セット
• 電気システム x 1セット
• 潤滑システム x 1セット
• 冷却システム x 1セット
• 作業灯 x 1セット
• 工具（水平調整パッド）および工具箱 x 1セット

オプション付属品

• 内面研削アタッチメント（スピンドル1本と砥石インバータ含む）
• 油圧芯押し台
• カムロック式駆動ドッグ
• ワークホルダー 2個/セット
• 2点定盤
• 3点定盤
• 3爪チャック
• 4爪チャック
• 予備研削砥石とフランジ
• ダイヤモンドローラードレッシング装置（フランジで主軸に接続）
• ホイールバランシングスタンド＆アーバー
• 自動研削砥石バランサー
• タッチプローブゲージ
• 自動工程内ゲージ
• セミスプラッシュガード
• 全面密閉スプラッシュガード
• 磁気切削液セパレータ
• ペーパーフィルター
• オイルミストコレクター

仕様 / 技術データ

• テーブル上旋回径：Ø270 mm
• 芯間距離：500 mm
• 最大研削径：Ø250 mm
• 最大研削長さ：500 mm
• 芯間最大積載：60 kg
• センタ高さ（テーブルからセンタ先端まで）：135 mm
• 研削砥石寸法（外径 x 幅 x 内径）：Ø355 x 38~50 x Ø127 mm
• 線速度：33 m/sec
• テーブル旋回角：0° ~ +12°
• 主軸旋回角：-30° ~ +90°
• センターテーパー（主軸 / 芯押し台）：MT. No. 3（オプション：MT. No. 4）
• スピンドル回転数：10 ~ 300 rpm
• スピンドル最大搭載量（工具ホルダー含む）：15 kg（最大長：150 mm）
• 芯押し台移動：手動式
• 芯押し台ストローク：25 mm
• X軸最大移動量：220 mm
• X軸早送り速度：6000 mm/Min
• X軸自動送り速度：0.001 ~ 2000 mm/Min
• X軸最小送り設定：0.001 mm
• Z軸最大移動量：760 mm
• Z軸早送り速度：6000 mm/Min
• Z軸自動送り速度：0.001 ~ 2000 mm/Min
• Z軸最小送り設定：0.001 mm
• 駆動モーター：研削砥石スピンドル 3.75 kW；主軸スピンドル 0.85 kW（ACサーボ）；ホイールヘッド送り X軸 1.0 kW（ACサーボ）；テーブル送り Z軸 1.5 kW（ACサーボ）
• 潤滑油ポンプ：0.075 kW
• 砥石スピンドル潤滑油ポンプ：0.18 kW
• 冷却ポンプ：0.18 kW
• 砥石スピンドル潤滑油タンク：14 L
• 潤滑油タンク：15 L
• 機械寸法（L x W x H）：2770 x 1630 x 2112 mm
• 正味重量：3000 kg
• センタ高さ（床からセンタ先端まで）：1057 mm
