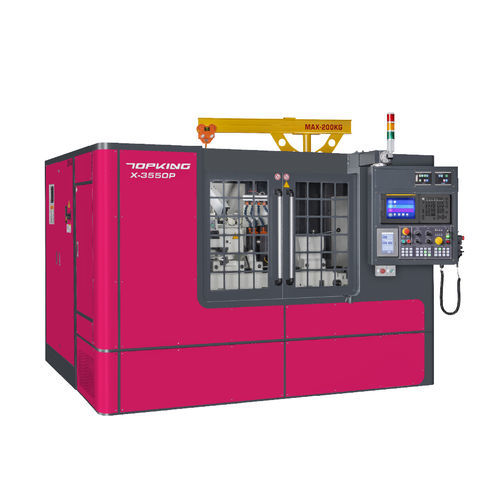

アンギュラ研削機 X-3550P

外径ギヤ用軸用

導入
X-3550Pは端面研削と外径研削を組み合わせるために設計されたCNC外円研削盤です。突込み研削と角度砥石ヘッドを備え、幅180mmの砥石により、軸やギア部品の一回加工での効率的な加工を可能にし、生産性と繰返し精度を向上させます。

能力

• テーブルスイング（Swing Over Table）：Ø350 mm
• 心間（Distance Between Centers）：650 mm
• 最大研削直径：Ø350 mm
• 最大研削長さ：500 mm
• 砥石：Ø610 x 50 x Ø254 mm（線速度 45 m/sec）

機械の特長
使いやすいCNCシステム
グラフィカルなGUIを備えた統合CNCにより、複雑なワークをグラフィカルに複数工程へ分割し、研削／ドレッシング工程を数値的に編集できます。G/Mコードの手動入力は不要です。

剛性の高いマシンベース
焼鈍・時効処理を施したMeehanite鋳鉄製ベース。すべり面は高周波焼入れと精密研削が施され、変形を抑え摩耗耐性に優れます。1V1フラットガイド方式と堅牢なスライド座により精度と安定性が向上します。

高剛性ガイド
1V1フラットガイドに高剛性ボックスウェイスライダと大径ボールねじを組み合わせ、荷重能力と砥石ヘッドの安定性を向上させています。

ワークテーブルとクロススライダ設計
X/Zクロススライド構造により設置面積を抑えつつ送り量を最適化。テレスコピックカバーで伝動部を切粉や冷却液から保護します。

砥石ヘッド構造
精密ベアリングを用いた研削主軸。主軸材SNCM-220は正火、焼入れ焼戻し、浸炭、低温処理、精密研削・鏡面処理を経て表面硬度>HRC62を実現し、高精度と耐摩耗性を確保します。

ワークヘッドと芯押し台
重切削に対応する剛性の高いワークヘッドと芯押し台。ワークヘッドはサーボ駆動で無段変速。油圧芯押し台はオプション。芯穴冷却により熱変形を抑制します。ドレッシング用ダイヤモンド工具ホルダは芯押し台取り付け（X-Pシリーズ標準）。

保守と取り扱い
砥石交換用のジブクレーンを全防水カバー内に内蔵し、安全かつ省スペースでの砥石交換を実現。ドレッシング・研削サイクル対応の装置が効率的な運用をサポートします。

仕様

• 型式：X-3550P
• メーカー / ブランド：TOPKING Technology
• タイプ：CNC外円研削盤（突込み研削、角度砥石ヘッド）
• 最大研削直径：Ø350 mm
• 最大研削長さ：500 mm
• 心間：650 mm
• 砥石寸法：Ø610 x 50 x Ø254 mm
• 砥石線速度：45 m/sec
• X軸ストローク：270 mm；Z軸ストローク：800 mm
• 早送り速度：6000 mm/min（X & Z）
• 主軸出力（砥石）：11 kW
• ワークヘッド主軸：1.8 kW（サーボ）
• 心間最大積載質量：150 kg
• 機械寸法（L x W x H）：4600 x 3700 x 2540 mm
• 正味重量：8000 kg

標準付属品

• CNCコントローラ（Mitsubishi） x1
• 砥石とフランジ x1
• 超硬芯押し（2個組） x1
• ダイヤモンド工具ホルダ（芯押し取り付け） x1
• 砥石積卸用ジブクレーン x1
• X軸用リニアスケール x1
• 砥石主軸用インバータ x1
• 電気系統一式 x1
• 完全閉鎖型スプラッシュガード x1
• 給油システム x1
• 冷却液システム x1
• 作業灯 x1
• 工具（据え付けパッド）および工具箱 x1

オプション付属品

• 油圧芯押し台
• カムロック式駆動ダッグ
• ワークホルダ 2個組
• 2点支持ステディレスト
• 3点可変ステディレスト
• 3爪スクロールチャック（調整式）
• 4爪スクロールチャック（調整式）
• 砥石バランシングスタンドおよびアーバー
• 自動砥石バランサー
• 予備砥石とフランジ
• ダイヤモンドローラードレッシング装置（テーブル／芯押し取付型）
• タッチプローブ測定器
• 自動工程内計測装置
• ギャップコントロール
• Z軸用リニアスケール
• 磁性冷却液セパレータ
• 紙フィルタ
• オイルミストコレクタ
