アンギュラ研削機 X-2540A円筒加工用部品横型
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 円筒, アンギュラ
- 応用
- 加工用部品
- 構造
- 横型
- 制御タイプ
- CNC
- 軸数
- 2軸
- その他の特徴
- 据え置き型
- その他の特徴
- 高精度
- ピンの速度
最大: 300 rpm
(1,885 rad.min-1)最少: 10 rpm
(63 rad.min-1)- 出力
1 kW
(1.36 hp)- 軸間距離
400 mm
(16 in)- X軸移動距離
300 mm
(11.81 in)- 研削砥石の直径
510 mm
(20 in)- 速度
33 m/s, 45 m/s
(108.27 ft/s, 147.64 ft/s)- 重量
4,300 kg
(9,479.88 lb)
詳細
導入

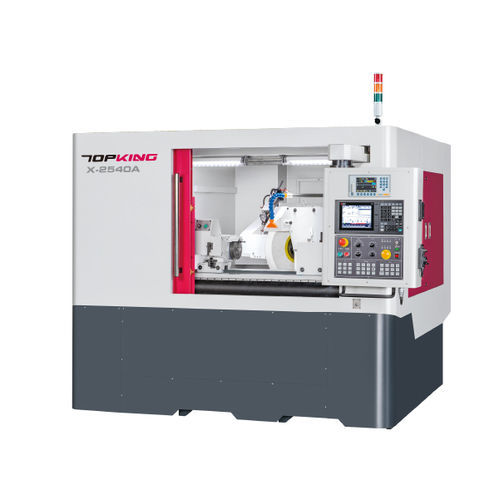

TOPKINGのX-2540Aは、1回のクランプで外径（O.D.）と端面を同時に研削できるCNC角度付円筒研削盤です。角度付研削ヘッドとX/Zクロススライダ設計により段取り時間を短縮し、生産サイクルを短くして安定した高精度加工を実現します。GUIを備えたCNC制御により複雑なG/Mコードを必要とせずに工程編集が可能です。
能力
機械の特長
仕様
標準付属品
オプション品
技術データ
TOPKINGのX-2540Aは、1回のクランプで外径（O.D.）と端面を同時に研削できるCNC角度付円筒研削盤です。角度付研削ヘッドとX/Zクロススライダ設計により段取り時間を短縮し、生産サイクルを短くして安定した高精度加工を実現します。GUIを備えたCNC制御により複雑なG/Mコードを必要とせずに工程編集が可能です。
能力
- テーブル上の振り径：φ270 mm
- 心間距離：400 mm
- 最大研削径：φ250 mm
- 最大研削長さ：400 mm
- 心間保持最大荷重：15 kg
- 中心高さ（テーブルからセンターチップ）：135 mm
機械の特長
- 工程分割や数値的なドレッシング、GUIによりG/Mコード不要の簡易編集が可能なCNC制御。
- 焼きなまし・エイジング処理を施したMeehanite鋳鉄製の剛性ベース；高周波焼入れおよび精密研削を施した摺動面で長期安定。
- 作業テーブルは機械に常設ボルト固定；クロススライド構造で移動量を低減し加工速度と位置安定性を向上。
- X/Z軸のコンパクトなクロススライダ配置；テレスコピックカバーで駆動系を保護し切りくずや冷却液の混入を防止。
- X/Z軸に高閉鎖型リニアスケールを標準装備し位置決め精度と仕上がり品質を確保。
- 精密リニアガイドとボールねじにより摩擦低減、高荷重対応、バックラッシュ最小化を実現し小物部品に適した柔軟な送りが可能。
- 角度型ホイールヘッド：G.W.スピンドルは精密ベアリング採用；SNCM-220を多段熱処理・研削して表面硬度をHRC62以上にし耐摩耗性を確保。
- ワークヘッドはサーボモータ駆動で無段変速；油圧センタはオプション；フラットエアプレッシャ設計で摩擦・センタ加熱を低減；センター冷却で変形を防止。
- ダイヤモンド工具ホルダ（センタ取付型）と標準ドレッシング装置を備え、複数のドレッシング装置に対応可能。
仕様
- 研削砥石寸法（外径×幅×内径）：φ510 × 50–75 × φ127 mm
- 砥石線速：33 m/s（オプション：45 m/s）
- テーブル旋回角：-1° ～ +8°
- ワークヘッド旋回角：-30° ～ +90°
- 主軸回転数（ワークヘッド）：10 ～ 300 rpm
- センターコーン：MT No. 3（オプション：MT No. 4）
- X軸移動量：300 mm；早送り：6000 mm/min；自動送り：0.001 ～ 2000 mm/min；最小設定：0.001 mm
- Z軸移動量：580 mm；早送り：6000 mm/min；自動送り：0.001 ～ 2000 mm/min；最小設定：0.001 mm
- 駆動モータ：砥石主軸 5.5 kW；ワークヘッド主軸 1.0 kW（サーボ）；ホイールヘッドX軸 1.5 kW（サーボ）；テーブルZ軸 1.5 kW（サーボ）
- 冷却ポンプ：0.18 kW；オプション油圧ポンプ：0.75 kW（容量 18 L）
- 機械寸法（L × W × H）：2200 × 2150 × 1900 mm；正味重量：4300 kg；中心高さ（床からセンターチップ）：1110 mm
標準付属品
- Mitsubishi CNCコントローラ ×1式
- 研削砥石およびフランジ ×1式
- 超硬先端センタ（2個組） ×1式
- ダイヤモンド工具ホルダ（センタ取付型） ×1式
- カムロック式駆動ドッグ ×1式
- X/Z軸向けリニアスケール ×1式
- 砥石インバータ ×1式
- 工具（レベリングパッド）およびツールボックス ×1式
- ホイールバランススタンドおよびアーバー ×1式
- タッチプローブゲージ ×1式
- 完全閉鎖型スプラッシュガード ×1式
- 電気系、潤滑系、冷却系、作業灯 ×各1式
オプション品
- 油圧センタ
- ワークホルダ 2個組
- 2点支持（スチディレスト）
- 調整式3点支持
- 調整式3ツ爪チャック
- 調整式4ツ爪チャック
- 自動砥石バランサー
- 予備砥石およびフランジ
- 砥石積卸用ジブクレーン
- 自動工程内ゲージ、ギャップコントロール、磁性クーラントセパレータ、ペーパーフィルタ、油霧回収装置
技術データ
- テーブル上振り径：φ270 mm
- 心間距離：400 mm
- 最大研削径：φ250 mm
- 最大研削長：400 mm
- 心間最大荷重：15 kg
- 砥石線速：33 m/s（オプション 45 m/s）
- X / Z移動量：300 mm / 580 mm
- 早送り：6000 mm/min（両軸）
- 重量 / 寸法：4300 kg / 2200 × 2150 × 1900 mm
