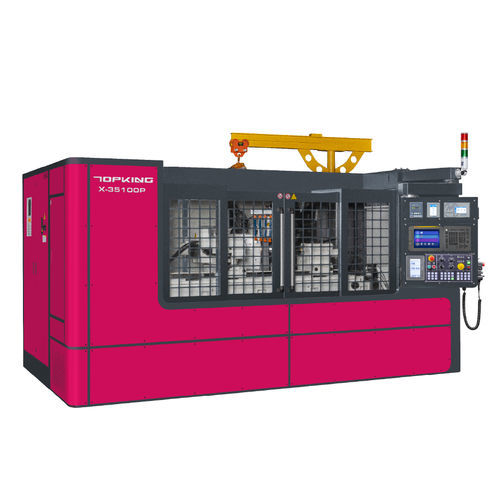

アンギュラ研削機 X-35100P

外径ギヤ用軸用

<はじめに TOPKING X-PシリーズCNC外径研削盤は、プランジ研削とアンギュラホイールヘッドを採用し、優れた端面研削性能を発揮します。端面研削と外径研削の両方を行い、180mm幅の砥石を装備し、生産効率を向上させるための一回限りの加工が可能です。このシリーズは、強化構造、頑丈な主軸、堅牢な支持のための心押台を備えています。X軸とZ軸のクロススライド設計は、軸方向移動量を最大化しながら設置面積を削減し、安定した信頼性の高い研削ソリューションのための機械性能を向上させます。X-Pシリーズは、シャフト（モーターシャフト、ボールねじ、ドライブシャフト）や精密ギアなどの高精度部品に適しており、高い加工品質と生産性を実現します。 容量

ユーザーフレンドリーな操作システム高剛性スライドウェイクロススライドデザインとアクシスガイド。 X軸とZ軸にクロススライド構造を採用し、フレキシブルな操作とフットプリントの縮小を実現。完全に密閉されたテレスコピックガードを備えた2軸設計により、研削屑を隔離し、クーラント液の汚染を防止することで、長期安定運転を実現。 ホイールヘッド構造

リジッドワークヘッドと心押台テールストックにダイヤモンドツールホルダーを装着。 (X-Pシリーズに標準装備)テールストックに固定されたドレス装置。ワークに合わせて複数のダイヤモンドホルダを選択可能。 G.W.ジブクレーン。 (X-35シリーズ標準) フルスプラッシュガード内に砥石交換用ジブクレーンを内蔵し、省スペースで安全な砥石交換作業を実現。 標準付属品

CNCコントローラ(三菱)×1セット

研削砥石・フランジ×1セット

超硬チップワークセンタ(2本/セット)×1セット

ダイヤモンドツールホルダ(心押台取付タイプ)×1セット

G.W.脱着用ジブクレーン×1セット

G.W.脱着用ジブクレーン×1セット

G.W.1式

X軸用リニアスケール×1式

砥石インバーター×1式

電動システム×1式

完全密閉式スプラッシュガード×1式

潤滑システム×1式

クーラントシステム×1式

作業灯×1式

工具（レベリングパッド）・工具箱×1式

オプション

油圧主軸台

カムロック式駆動犬

ワークホルダー2個セット

2点支持式安定台

調節可能な3点支持式安定台

調節可能な3爪スクロールチャック

調節可能な4爪スクロールチャック

ホイールバランススタンドおよび芯金

自動.砥石バランサー

予備砥石とフランジ

ダイヤモンドローラードレッシング装置（ワークテーブル取付型）

ダイヤモンドローラードレッシング装置（テールストック取付型）

タッチプローブゲージ

自動。インプロセスゲージ

ギャップコントロール

Z軸用リニアスケール

マグネットクーラントセパレーター

ペーパーフィルター

オイルミストコレクター

仕様

スイングオーバーテーブルØ350 mm 中心間距離1200 mm 最大研削径研削直径Ø350 mm 最大研削長: 1050 mm 最大センター間保持荷重150 kg センター高さ（テーブルからセンター先端まで）：135 mm 砥石サイズ（外径×幅×内径）：Ø610 x 50 x Ø254 mm 線速度： 45 m/秒 ワークテーブル旋回角度：0°～3 ワークヘッド旋回角度固定タイプ ワークヘッドセンターテーパー：MT.4号 ワークヘッド主軸回転速度: 10 ~ 300 rpm 最大主軸荷重スピンドルの最大荷重（ツールホルダーを含む）：35 kgs (最大長さ: 150 mm) 心押し盤MT.No.4 芯押台センター移動手動式 芯押台ストローク：25 mm 芯押台微動（オプション）：±30μm X軸最大移動量：270 mm最大移動量：270 mm、早送り速度：6000 mm/分、自動送り速度：0.001 ~ 2000 mm/分。送り速度: 0.001 ~ 2000 mm/分; Min.送り設定： 0.001 mm Z軸最大移動量: 1380 mm最大移動量: 1380 mm; 早送り速度: 6000 mm/分; 自動送り速度: 0.送り速度: 0.001 ~ 2000 mm/分; Min.送り設定： 0.001 mm 駆動モーター砥石軸11 kW、ワークヘッド軸1.8 kW（サーボモーター）、砥石軸送りX軸1.5 kW（三菱）/1.4 kW（ファナック）、テーブル送りZ軸3.5 kW（三菱）/4.4 kW（ファナック）、潤滑油ポンプ（ガイドウェイ）0.18 kW、潤滑油ポンプ0.37 kW、油圧油ポンプ（オプションAcc用）0.37 kW、クーラントポンプ0.18 kW タンク容量潤滑油タンク（ガイドウェイ）30 L、作動油タンク（オプション）30 L、冷却水タンク30 L 機械寸法（長さ x 幅 x 高さ）： 5200 x 3900 x 2540 mm 正味重量：11000 kg センター高さ（床からセンター先端まで）：1250 mm1250 mm 特徴/仕様 技術

• モデルX-35100P
• Swing Over Table：Ø350 mm
• Distance Between Centers：1200 mm
• 最大研削径:1.5 mm
• Max.研削直径：Ø350 mm
• 最大研削長さ：1050 mm
• Max.センター間最大保持荷重150 kg
• センター高さ（テーブルからセンター先端まで）：135 mm
• Center Height（テーブルからセンター先端まで135 mm
• 研削砥石のサイズ：Ø610 x 50 x Ø254 mm
• 砥石軸出力：11 kW
• ワークヘッド軸出力：8 kW（サーボ）
• ワークヘッド軸出力：8 kW（サーボ）
• X軸移動量：270 mm（高速6000 mm/分）
• Z軸移動量：1380 mm（高速6000 mm/分）
• 機械寸法（LxWxH）：5200 x 3900 x 2540 mm
• 正味重量：11000 kg
