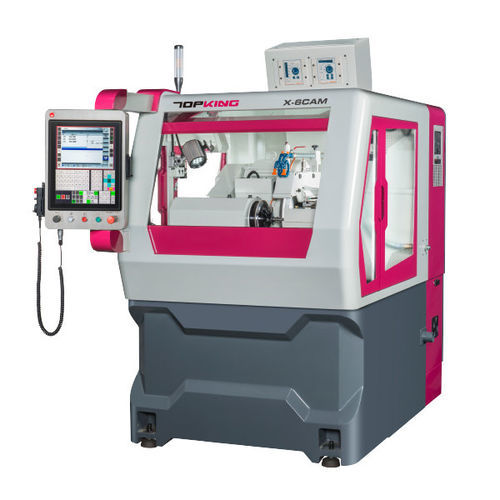

円筒研削機 X-6CAM

カム回転軸用小型部品用横型

<はじめに TOPKING X-6CAMは、最大限のフロアスペース効率を実現するために設計された、最もコンパクトなCNC非円形研削盤です。リニアモーターとダイレクトドライブ技術をクロススライド構造に統合することで、要求の厳しいCAM研削にゼロバックラッシ、μmレベルの精度を提供します。その優れたC-X軸同期は、ポリゴンパンチ、小型カムシャフト、偏心ピン、医療部品に最適です。X-6CAMは、スペースに制約のある環境でも高品質の非円形部品を提供し、利益率の高い精密な注文を簡単に確保するのに役立ちます。 能力

Swivel Over Table：Ø230 mm

Distance Between Center: 200 mm

Max.研削直径：Ø200ミリメートル

最大。研削長: 150 mm

機械の特徴 ユーザーフレンドリーな操作システム。 SIEMENS SINUMERIK ONE制御システム搭載。TOPKINGの最新グラフ会話式操作インターフェースを内蔵し、クランクシャフトとカムシャフトの研削アプリケーションを含みます。CAD/CAMソフトウェア(オプション)を使用して、カスタム研削プロファイルをグラフィカルにプログラミングし、柔軟で人間的な操作環境を提供します。 リジッドマシンベースクロススライド設計と軸ガイド X軸とZ軸はクロススライド設計。 X軸とZ軸は、機械の設置面積を削減するためにクロススライダーとして設計されています。X軸は、リニアガイドと組み合わされたリニアモーターによって直接駆動され、高分解能リニアスケールが標準装備されているため、安定した繰返し精度が保証されます。2軸は密閉されたテレスコピックカバーで覆われており、研削屑やクーラントからトランスミッション構造を保護します。 リニアモーター駆動のX軸X軸は、リニアモーターによって直接駆動されます。 X軸はバックラッシュのないリニアモーターで直接駆動され、精密な位置制御が可能です。高速高精度リニアモーターとX軸のクローズドループ制御リニアスケールによるクロススライダー構造は、C軸と同期したスムーズな動作を提供します。移動速度は15000mm/minに達する。リニアモーターはコイルと永久磁石で構成され、低消耗、長寿命、省エネ、高効率を実現。 砥石軸の構造ワークヘッドスピンドル微調整用テールストック。 高精度を維持するための自動オイルバス潤滑システム。油面計による迅速な点検。センタ固定研削でのテーパ補正が可能。 自動。リフトアップスライドドア。 便利な自動リフトアップスライドドアは、手作業を減らし、利便性を向上させます。 標準付属品

CNCコントローラ (ブランド：1式

X軸用リニアスケール1式

C軸用ロータリースケール1セット

CADCAMソフトウェア グラフィカルプログラミング x 1セット

電動システム x 1セット

完全密閉式スプラッシュガード x 1セット

潤滑システム x 1セット

冷却システム x 1セット

オイルミストコレクター x 1セット

ワークランプ x 1セット

工具（水平調整パッド）および工具箱 x 1セット

人工花崗岩製マシンベース x 1セット

オプションアクセサリー

カムロック式駆動犬

ワークホルダー（2個1組）

2点支持式安定台

調節可能な3爪スクロールチャック

調節可能な4爪スクロールチャック

調節可能な3爪スクロールチャック

調節可能な4爪スクロールチャック

ダイヤモンドローラドレッシング装置（フランジでワークヘッドと接続）

ダイヤモンドローラドレッシング装置（テールストック取付タイプ）

エアシリンダー式テールストック

ホイールバランススタンドと芯金

自動.研削砥石バランサー

予備研削砥石とフランジ

タッチプローブゲージ

G.W.の積み下ろし用ジブクレーン

ギャップコントロール

カスタマイズされた工作物駆動冶具

マグネットクーラントセパレーター

ペーパーフィルター

特徴/仕様

• 容量 - スイングオーバーテーブル：Ø230 mm
• 稼働能力 - センター間距離: 200 mm
• 稼働能力 - 最大...研削直径：研削長さ：150 mm
• Max.センター間保持荷重：5 kg5キログラム
• センター高さ（テーブルからセンター先端まで）：125ミリメートル
• センター間の最大保持荷重：5キログラム
• センター高さ（テーブルからセンター先端まで125 mm
• 研削砥石 - サイズ（外径×幅×内径）：Ø510 x 50 x 0：Ø510 x 50 x Ø127 mm
• 研削砥石-線速度：45 m/秒
• 作業台-旋回角度：固定タイプ
• ワークヘッド-旋回角度：固定タイプ
• ワークヘッド-センターテーパー：MT.3
• ワークヘッド - スピンドル回転数：10～300rpm
• ワークヘッド - スピンドルの最大荷重（ツールホルダーを含む。スピンドルの最大負荷（ツールホルダーを含む）：5kg（最大長：100mm）
• 主軸台 - センタータッパー：MT：MT.No.3
• 主軸台 - センター移動：
• X軸移動速度：210 mm
• X 軸移動速度：20000 mm/分
• X軸移動速度：自動。送り速度：6000 mm/分
• X軸移動量 - 最小。送り設定： 0.001mm
• Z軸移動量 - 最大。移動: 260 mm
• Z 軸移動-急速な送り速度: 10000 mm/分
• Z軸移動-自動。送り速度：6000 mm/分
• Z軸移動量 - 最小。送り設定： 0.001ミリメートル
• 駆動モーター - 砥石スピンドル： 11.4 kW（内蔵モーター）
• 駆動モーター - ワークヘッドスピンドル：22.3 Nm（ダイレクトドライブモーター）
• 駆動モーター - ホイールヘッドフィードX軸：610 N（リニアモーター）
• 駆動モーター - テーブルフィードZ軸（サーボモーター）： 2.29 kW（サーボモーター）
• 潤滑オイルポンプ：NIL
• 油圧オイルポンプ：0.37 kW
• クーラントポンプ：0.18 kW
• タンク容量 - 潤滑油タンク1：18 L
• タンク容量 - 潤滑油タンク2：P-107
• タンク容量 - 作動油タンク：18 L
• タンク容量 - クーラントタンク：107 L
• 機械 - 寸法：1600 x 2120 x 1800 mm
• 機械 - 重量：4300 kg
• 機械 - センター高さ（床からセンター先端まで）：
• 注意：記載されている仕様および寸法は予告なく変更されることがあります。
