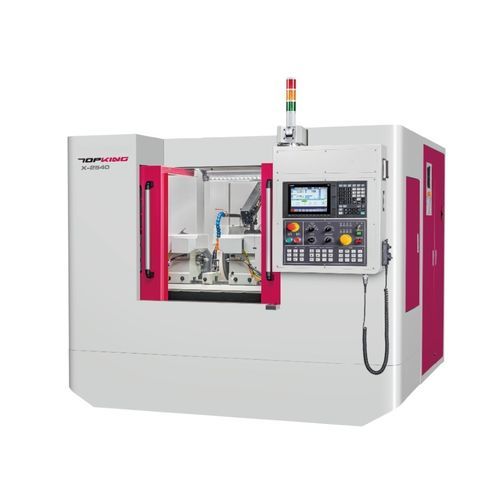

円筒研削機 X-2540

加工用部品大きなワークピース小型部品用

導入
XシリーズのCNC円筒研削盤は、先進的な設計と革新的な機能を統合し、効率的で高精度、かつ柔軟な加工ソリューションを提供します。本機は様々な加工ニーズに対応し、小型から大型の部品まで高品質な仕上がりを実現します。

XシリーズのCNC円筒研削盤はX軸およびZ軸にクロススライド設計を採用しており、設置面積と軸方向の移動量を効果的に削減し、生産スペースを節約します。高剛性の機械本体と重負荷対応の主軸および尾台は、部品の搭載能力を大幅に向上させます。

高剛性の機械本体は研削中の安定性を確保し、高品質な加工結果をもたらします。操作系は高性能なCNC制御システムと組み込みのグラフィカルユーザーインターフェース（GUI）を備え、セットアップが容易で操作性に優れます。研削用途は広範で、顧客に最適な加工ソリューションを提供します。

| 能力
テーブル上旋回径 (Swivel Over Table): Ø270 mm
心間距離 (Distance Between Centers): 400 mm
最大研削径: Ø250 mm
最大研削長さ: 400 mm

機械の特長

• ユーザーフレンドリーな操作システム：GUIを備えた高機能CNC制御を標準搭載。グラフィカルガイダンスにより複雑な部品を複数の研削工程に分割可能で、G/Mコードの複雑なプログラミングなしに研削・ドレッシング工程の編集を簡素化します。
• 高剛性マシンベース：焼きなまし・エージング処理を施したMeehanite鋳鉄製の高剛性ベースを採用。スライドウェイは高周波焼入れと精密研削で処理され、変形のない優れた耐摩耗性を実現します。
• ワークテーブル：機械に恒久的にボルト固定。クロススライド設計により移動量を削減し、作業速度と精度の安定性を向上させます。
• クロススライダ設計：X軸とZ軸はクロススライダ設計で機械占有面積を低減。両軸ともテレスコピックカバーで覆われ、伝動部を保護し研削粉や冷却液による汚染を防ぎます。
• 柔軟な送り設計：高精度リニアガイドとボールねじによる二軸移動設計。耐摩耗性リニアガイドと低バックラッシュボールねじにより、小物部品に対して高速で柔軟な送りと高い加工品質を提供します。
• ホイールヘッド構造：G.W.スピンドルは精密ベアリングを使用。スピンドルは高品質合金鋼（SNCM-220）製で複数の熱処理と表面研削/鏡面処理により表面硬度HRC62°以上を達成し、長寿命と高精度を実現します。
• ワークヘッドおよび尾台：ワークヘッドはサーボモーター駆動で無段変速。油圧尾台はオプション。フラットエアプレッシャ設計により移動が容易で摩擦が低減。センター孔の加熱と変形を防ぐ集中冷却システムを搭載します。
• ダイヤモンド工具ホルダ：尾台取付けタイプを標準装備；尾台に標準ドレッサ装置を搭載。オプションでテーブル取付けまたは尾台取付け型のダイヤモンドローラードレッサが選択可能です。

研削サイクル
標準的な研削サイクルワークフローおよびホイールのドレッシングや工程内作業のドレッシングサイクル例を含みます。

標準付属品

• CNCコントローラ (Brand: Mitsubishi) x 1 set
• 研削ホイールおよびフランジ x 1 set
• 超硬先端作業センタ（2個/セット） x 1
• ダイヤモンド工具ホルダ（尾台取付け型） x 1 set
• X軸用リニアスケール x 1 set
• 研削ホイールインバータ x 1 set
• 電気システム x 1 set
• 全閉式スプラッシュガード x 1 set
• 潤滑システム x 1 set
• 冷却システム x 1 set
• 作業灯 x 1 set
• 工具（レベリングパッド）および工具箱 x 1 set

オプション付属品

• 油圧尾台
• カムロック式ドライビングドッグ
• ワークホルダ 2 pcs/set
• 2点支持スチディレスト
• 調整可能な3点支持スチディレスト
• 調整可能な3爪スクロールチャック
• 調整可能な4爪スクロールチャック
• ホイールバランシングスタンドおよびアーバー
• 自動研削ホイールバランサ
• 予備研削ホイールおよびフランジ
• ダイヤモンドローラードレッサ（テーブル取付け型）
• ダイヤモンドローラードレッサ（尾台取付け型）
• タッチプローブゲージ
• 自動工程内ゲージ
• ギャップコントロール
• Z軸用リニアスケール
• 磁気クーラントセパレータ
• ペーパーフィルタ
• オイルミストコレクタ

ビデオ
製品ページに埋め込まれた製品関連ビデオが利用可能です。

仕様 / 技術仕様

• Swivel Over Table: Ø270 mm
• Distance Between Centers: 400 mm
• Max. Grinding Diameter: Ø250 mm
• Max. Grinding Length: 400 mm
• Max. Load Held Between Centers: 15 kg
• Center Height (from table to center tip): 135 mm
• Grinding Wheel Size (O.D. x Width x I.D.): Ø510 x 50 x Ø127 mm
• Grinding Wheel Linear Velocity: 45 m/sec
• Worktable Swiveling Angle: -1° ~ +8°
• Workhead Swiveling Angle: -30° ~ +90°
• Workhead Center Tapper: MT. No. 3
• Workhead Spindle Speed: 10 ~ 300 rpm
• Max. Load of Spindle (tool holder included): 15 kg (Max. Length: 100 mm)
• Tailstock Center Tapper: MT. No. 3
• Tailstock Center Moving: Manual type
• Tailstock Stroke: 25 mm
• X-axis Max. Travel: 300 mm
• X-axis Rapid Feedrate Speed: 10000 mm/Min
• X-axis Auto. Feeding Speed: 0.001 ~ 2000 mm/Min
• X-axis Min. Feeding Setting: 0.001 mm
• Z-axis Max. Travel: 580 mm
• Z-axis Rapid Feedrate Speed: 10000 mm/Min
• Z-axis Auto. Feeding Speed: 0.001 ~ 2000 mm/Min
• Z-axis Min. Feeding Setting: 0.001 mm
• Drive Motors: Grinding Wheel Spindle 5.5 kW; Workhead Spindle Motor (servo) 1.0 kW; Wheelhead Feed X-axis (servo) 1.5 kW; Table Feed Z-axis (servo) 1.5 kW
• Hydraulic Oil Pump (for opt. acc.): 0.75 kW
• Coolant Pump: 0.18 kW
• Lubrication Oil Tank (for opt. acc.): 18 L
• Coolant Tank: 110 L
• Machine Dimension: 2300 x 2210 x 1960 mm
• Net Weight: 4300 kg
• Center Height (from floor to center tip): 1110 mm
