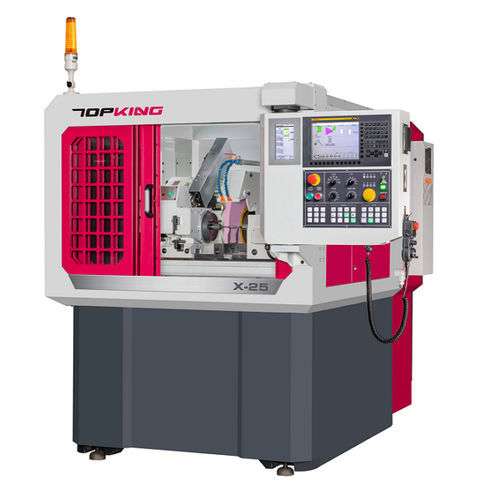

円筒研削機 X-25

加工用部品横型CNC

概要
X-25 円筒研削盤は、コンパクトなクロススライド配置と高剛性構造を組み合わせ、小〜中型部品の精密で省スペースな研削を実現します。GUIを備えたCNCによりセットアップが容易で、幅広い研削用途に対応します。

性能

• テーブル上振り: Ø270 mm
• 芯間距離: 200 mm
• 最大研削径: Ø250 mm
• 最大研削長: 150 mm

機械の特長
操作しやすい制御システム
GUIを備えた高性能CNC制御を内蔵。グラフィックで工程を誘導し、研削・ドレッシングの工程を数値的に編集でき、G/Mコードによる複雑な手動プログラミングを不要にします。

高剛性ベース
アニーリング・エイジング処理を施した高剛性のMeehanite鋳鉄ベース。スライドウェイは高周波焼入れと精密研削で処理され、変形が少なく優れた耐摩耗性を実現します。

ワークテーブル
テーブルは機械に恒久的にボルト固定。クロススライド設計により移動量を低減し、作業速度と精度の安定性を向上させます。

クロススライダーデザイン
X軸・Z軸はクロススライダー設計で機械の占有面積を低減。伸縮式防護カバーで伝動部を研削粉や冷却液から保護します。

柔軟な送り設計
X-25は精密リニアガイドとボールねじを採用し、耐摩耗性、低摩擦、高荷重、低バックラッシュ、迅速で柔軟な送りを実現し、小物部品に適しています。

砥石軸構造
砥石主軸は精密ベアリングを使用し長寿命化。主軸材質は合金鋼（SNCM-220）、多段熱処理と精密研削により表面硬度はHRC62°以上です。

チャック及び尾台
ワークヘッドはサーボモータで無段変速。油圧尾台はオプション。ワークヘッドと尾台はフラットエアプレッシャー設計で移動が容易で摩擦を低減。中央冷却で芯接触面の加熱・変形を防ぎます。

ダイヤモンドツールホルダ
標準は尾台取付けのドレッシング装置。各種ドレッシング装置を用意。オプション: ダイヤモンドローラードレッサ（テーブル取付または尾台取付）。

標準付属品

• CNCコントローラ (Brand: Mitsubishi) x 1 set
• 砥石およびフランジ x 1 set
• 超硬先端芯棒 (2個/セット) x 1
• ダイヤモンドツールホルダ（尾台取付） x 1 set
• X軸用リニアスケール x 1 set
• 砥石インバータ x 1 set
• 電気系統 x 1 set
• 完全密閉スプラッシュガード x 1 set
• 潤滑装置 x 1 set
• 冷却装置 x 1 set
• 作業灯 x 1 set
• 工具（レベリングパッド）と工具箱 x 1 set

オプション付属品

• 油圧尾台
• カムロック式ドライビングドッグ
• ワークホルダ 2個/セット
• 2点支持スティディレスト
• 調整式3点支持スティディレスト
• 調整式3爪スクロールチャック
• 調整式4爪スクロールチャック
• ホイールバランススタンドおよびシャフト
• 自動砥石バランサー
• 予備砥石およびフランジ
• ダイヤモンドローラードレッサ（テーブル取付）
• ダイヤモンドローラードレッサ（尾台取付）
• タッチプローブゲージ
• 自動インプロセスゲージ
• ギャップコントロール
• Z軸用リニアスケール
• 磁気冷却液分離器
• 紙フィルター
• オイルミストコレクタ

仕様
能力 - テーブル上振り: Ø270 mm
能力 - 芯間距離: 200 mm
能力 - 最大研削径: Ø250 mm
能力 - 最大研削長: 150 mm
能力 - 芯間最大荷重: 5 kg
中心高さ（テーブルから芯先まで）: 135 mm
砥石 - 寸法 (外径 x 幅 x 内径): Ø510 x 50 x Ø127 mm
砥石 - 線速度: 45 m/sec
作業テーブル - 可傾角: -1° ~ +10°
ワークヘッド - 可傾角: 固定
ワークヘッド - センターテーパー: MT. No. 3
ワークヘッド - 主軸回転数: 10 ~ 300 rpm
ワークヘッド - 主軸最大搭載荷重（工具ホルダ含む）: 15 kg (最大長: 100 mm)
尾台 - センターテーパー: MT. No. 3
尾台 - センター動作: 手動式
尾台 - ストローク: 25 mm
X軸移動 - 最大移動量: 210 mm; 早送り: 10000 mm/Min; 自動送り速度: 0.001 ~ 2000 mm/Min; 最小送り設定: 0.001 mm
Z軸移動 - 最大移動量: 260 mm; 早送り: 10000 mm/Min; 自動送り速度: 0.001 ~ 2000 mm/Min; 最小送り設定: 0.001 mm
駆動モータ - 砥石主軸: 5.5 kW
駆動モータ - ワークヘッド主軸モータ (サーボ): 1.0 kW (AC サーボ)
駆動モータ - ホイールヘッド送り X軸 (サーボ): 1.5 kW (AC サーボ)
駆動モータ - テーブル送り Z軸 (サーボ): 1.5 kW (AC サーボ)
駆動モータ - 油圧ポンプ (オプション用): 0.75 kW
駆動モータ - 冷却ポンプ: 0.18 kW
タンク容量 - 潤滑油タンク (オプション用): 18 L
タンク容量 - 冷却液タンク: 110 L
機械 - 寸法: 1800 x 2310 x 1800 mm
機械 - 正味重量: 3300 kg
中心高さ（床から芯先まで）: 1150 mm

技術仕様

• テーブル上振り: Ø270 mm
• 芯間距離: 200 mm
• 最大研削径: Ø250 mm
• 最大研削長: 150 mm
• 芯間最大荷重: 5 kg
• 中心高さ: 135 mm
• 砥石寸法: Ø510 x 50 x Ø127 mm
• 線速度: 45 m/sec
• X軸 最大移動: 210 mm; 早送り: 10000 mm/Min; 自動送り: 0.001 ~ 2000 mm/Min; 最小設定: 0.001 mm
• Z軸 最大移動: 260 mm; 早送り: 10000 mm/Min; 自動送り: 0.001 ~ 2000 mm/Min; 最小設定: 0.001 mm
• 砥石主軸モータ: 5.5 kW
• ワークヘッド主軸モータ: 1.0 kW (AC サーボ)
• 送りモータ: 1.5 kW (AC サーボ) 各
• 冷却タンク: 110 L
• 機械寸法: 1800 x 2310 x 1800 mm
• 正味重量: 3300 kg
