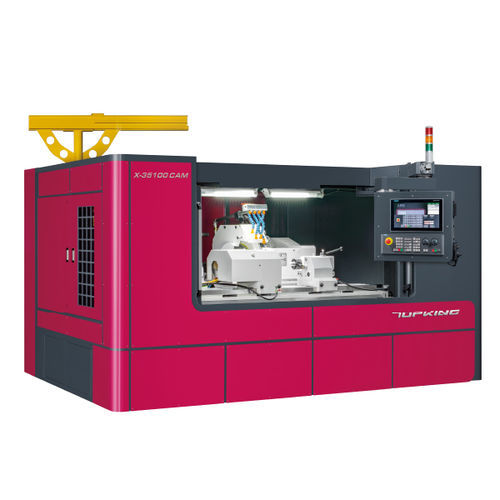

円筒研削機 X-35100CAM

軸用加工用部品横型

概要
TOPKINGのX-CAMシリーズは、カムシャフト、クランクシャフト、ポリゴンパンチなどの偏芯・非円形部品の研削専用に設計されています。自動車、産業用自動化、金型分野に適しています。SIEMENS SINUMERIK ONEコントローラとTOPKING GUIを標準搭載し、パラメータ設定を簡素化して高精度な動作環境を実現します。

能力

• スイベルオーバーテーブル: Ø370 mm
• 芯間距離: 1000 mm
• 最大研削直径: Ø350 mm
• 最大研削長さ: 1000 mm
• 芯間最大荷重: 150 kg

機械の特長
操作性に優れた制御システム
SIEMENS SINUMERIK ONEとTOPKINGのグラフィカル会話式インターフェースを搭載。オプションのCAD/CAMグラフィカルプログラミングにより、カスタム研削サイクルの作成と簡便な設定が可能です。

剛性の高いベース
メーハナイト（Meehanite）鋳鉄製のベースを焼なまし・エイジング処理。スライドウェイは高周波焼入れと精密研削処理済み。1V1フラットガイドと厚いスライディングシートにより剛性と安定性を確保します。

作業テーブル
作業テーブルは本体に恒久的にボルト固定。クロススライド構造により移動量を削減し、加工速度と位置安定性を向上します。

CROSS-SLIDER設計と軸ガイド
XおよびZ軸はクロススライド配置を採用。ホイールヘッドはZ軸方向に走行し、省スペース化に寄与。X軸はボックスウェイ支持と線形ガイド保護で研削荷重に耐えます。

X軸のリニアモータ駆動
X軸はリニアモータの直接駆動でバックラッシュを排除。リニアスケールによるクローズドループ制御、最大移動速度は15000 mm/min。リニアモータ構造は摩耗低減で長寿命かつ省エネです。

ホイールヘッド構造
研削スピンドルは精密ベアリングを使用。G.W.スピンドルは高品質合金鋼SNCM-220を使用し、正火・焼入れ・焼戻し・浸炭・低温処理の後、精密研削・鏡面処理を実施。表面硬度はHRC62以上で高精度と耐摩耗性を確保します。

ワークヘッド - C軸の精密角度制御
作業スピンドルはダイレクトドライブモータと高分解能角度エンコーダを装備。角度許容差±0.2”で偏芯、カム軸、クランク軸、ポリゴンパンチの研削に対応。テーパ補正用の微調整機能を搭載可能です。

微調整可能な芯押し台
芯押し台は自動油槽給油式で油量計を装備。芯保持固定研削時のテーパ補正が可能です。

ホイールドレッシング
複数のドレッシング装置を選択可能。グラフィカルなドレッシング設定インターフェースを備え、ダイヤモンドローラードレッサーも選択可能です。

ホイール用ジブクレーン
ホイールの積み下ろし用ジブクレーンを標準装備。本体搭載ベースおよびスプラッシュガードで交換作業に影響を与えません。

仕様

• 型式: X-35100CAM
• ブランド: TOPKING
• 研削ホイール寸法: Ø610 × 50 × Ø304.8 mm; 線速度: 45 m/s
• X軸: 最大移動 300 mm; 早送り 20000 mm/min; 最小送り設定 0.001 mm
• Z軸: 最大移動 1350 mm; 早送り 10000 mm/min; 最小送り設定 0.001 mm
• 研削ホイールスピンドルモータ: 11 kW (誘導)
• ワークヘッドスピンドルモータ: 60.7 Nm (ダイレクトドライブ)
• 機械寸法 (L×W×H): 3900 × 3200 × 2540 mm; 重量: 9000 kg

標準付属品

• SIEMENS SINUMERIK ONE CNCコントローラ
• 研削ホイールとフランジ、研削ホイールインバータ
• ダイヤモンド工具ホルダ（テーブル取付）
• ホイール用ジブクレーン、ワークスピンドルサーボ用クーラー
• 超硬先端（2個セット）、微調整芯押し台
• X軸用リニアモータとリニアスケール、C軸用回転スケール
• CAD-CAMグラフィカルプログラミング、電気システム
• 完全密閉スプラッシュガード、潤滑および冷却システム、オイルミストコレクタ
• 作業灯、工具（レベリングパッド）と工具箱

オプション付属品

• カムロック駆動ドッグ
• ワークホルダ（2個/セット）
• 2点式ステディレスト
• 調整式3爪スクロールチャック
• 調整式4爪スクロールチャック
• ダイヤモンドローラードレッサー（ワークヘッドフランジ）
• ダイヤモンドローラードレッサー（芯押し台取付）
• 油圧芯押し台
• ホイールバランシングスタンドとアーバー
• 自動研削ホイールバランサー
• 予備の研削ホイールとフランジ
• タッチプローブゲージ、ギャップコントロール
• カスタムワークピース駆動治具、磁気クーラントセパレータ、ペーパーフィルタ
