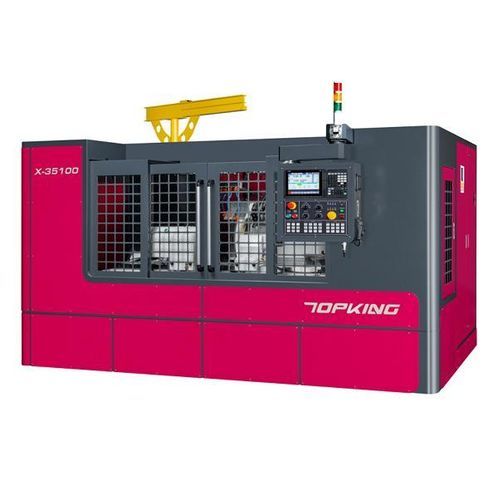

円筒研削機 X-35100

加工用部品横型CNC

導入
X-35100 は小物から大物までの部品の精密かつ柔軟な加工を目的とした CNC 円筒研削盤です。コンパクトな X/Z クロススライド配置と剛性の高い機械ベース、ヘビーデューティな主軸・尾座を組み合わせることで、高いワーク荷重に対応し安定した研削を実現します。

能力

• テーブル上振れ（スイング）: Ø370 mm
• 芯間距離: 1000 mm
• 最大研削径: Ø350 mm
• 最大研削長さ: 1000 mm

機械の特長
操作しやすい操作システム
GUI を備えた統合 CNC 制御により、グラフィックによる工程分割でオペレータを誘導し、研削・ドレッシング工程の数値編集を簡素化します。G コードや M コードの手動プログラミングは不要です。

剛性の高いマシンベース

• 応力除去・エイジング処理を施した Meehanite 鋳鉄製ベースにより寸法安定性を確保。
• 高周波焼入れと精密研削処理を施したスライドウェイにより耐摩耗性を向上。
• 構造は最大剛性と長期安定性を重視して設計され、広幅の V-フラット案内面を持つ強化スライドで高荷重と振動減衰を実現。

作業台 / クロススライダ設計

• 作業台は機械に恒久的にボルト固定。クロススライド設計により移動量を低減し、作業速度と位置安定性を向上。
• X・Z 軸をクロススライダ化して設置面積を抑制。
• 2 軸はテレスコピックカバーで保護され、研削屑や冷却液から駆動部を保護。

高剛性スライドウェイ
X-35 シリーズは高剛性のハードレール構造を採用し、高負荷下でも精度と加工品質を維持します。大径グレードのボールねじと組み合わせ、荷重容量を高め、振動を低減します。

ホイールヘッド構造
研削砥石の主軸は精密ベアリングを採用し、材質は合金鋼 SNCM-220 を複数回熱処理・精密研削して表面硬度 HRC62 以上を確保、耐摩耗性と高精度を維持します。

主軸（ワークヘッド）および尾座

• 大型ワークにも対応する剛性設計で総合的な荷重容量を向上。
• ワークヘッドはサーボモータ駆動で無段変速。
• 油圧式尾座はオプションで提供。
• 平面エアブレイク設計により移動が容易で摩擦を低減し寿命を延長。中央に冷却を配置し芯穴の加熱や変形を防止。

作業台取り付け式ダイヤモンド工具ホルダ

• X-35 シリーズ標準：回転作業台側面に固定されたドレッシング装置により、テーブル角度調整によるドレッシング位置再較正誤差を低減し効率を向上。
• ワーク要求に応じて各種ダイヤモンド工具ホルダを選択可能。

研削サイクル
機械のドキュメントおよび UI にグラフィックによる研削・ドレッシングサイクルの図示とフロー例を提供しています。

仕様
能力
振り上げ（スイング） : Ø370 mm
芯間距離 : 1000 mm
最大研削径 : Ø350 mm
最大研削長さ : 1000 mm
芯間最大荷重 : 200 kg
センタ高さ（テーブルからセンタ先端まで） : 185 mm

研削砥石
サイズ (外径 x 幅 x 内径) : Ø610 x 50 x Ø254 mm
線速度 : 45 m/sec

作業台
スイベル角 : 0° ~ 3°

ワークヘッド
スイベル角 : 固定型
芯錐 : MT. No. 5
主軸回転数 : 10 ~ 300 rpm
主軸最大荷重（ホルダ含む） : 35 kg（最大長さ：150 mm）

尾座
芯錐 : MT. No. 5
芯移動 : 手動式
尾座ストローク : 50 mm

X軸移動量
最大移動量 : 300 mm
早送り速度 : 10000 mm/Min
自動送り速度 : 0.001 ~ 2000 mm/Min
最小送り設定 : 0.001 mm

Z軸移動量
最大移動量 : 1350 mm
早送り速度 : 10000 mm/Min
自動送り速度 : 0.001 ~ 2000 mm/Min
最小送り設定 : 0.001 mm

駆動モータ
研削砥石主軸 : 11 kW
ワークヘッド主軸モータ : 2.9 kW (AC サーボモータ)
ホイールヘッド送り X軸 : 3.5 kW (AC サーボモータ)
テーブル送り Z軸 : 3.5 kW (AC サーボモータ)
潤滑油ポンプ : 0.075 kW
油圧ポンプ : 0.37 kW
クーラントポンプ : 0.37 kW

タンク容量
潤滑油タンク（ガイド） : 15 L
油圧油タンク（オプション用） : 18 L
クーラントタンク : 210 L

機械
寸法 : 3900 x 3200 x 2540 mm
正味重量 : 8700 kg
センタ高さ（床からセンタ先端まで） : 1130 mm

標準付属品

• CNC コントローラ（ブランド: Mitsubishi） x 1 セット
• 研削砥石とフランジ x 1 セット
• カーバイド先端作業センター（2 個/セット） x 1
• ダイヤモンド工具ホルダ（作業台取り付け型） x 1 セット
• 研削砥石の積み下ろし用ジブクレーン
• X軸用リニアスケール x 1 セット
• 研削砥石インバータ x 1 セット
• 電気系統 x 1 セット
• 全面防護スプラッシュガード x 1 セット
• 潤滑システム x 1 セット
• クーラントシステム x 1 セット
• 作業灯 x 1 セット
• 工具（レベリングパッド）および工具箱 x 1 セット

オプション付属品

• 油圧式尾座
• カムロック式ドライビングドッグ
• ワークホルダ 2 pcs/セット
• 2点支持ステディレスト
• 調整可能な3点支持ステディレスト
• 調整可能な3爪スクロールチャック
• 調整可能な4爪スクロールチャック
• ホイールバランシングスタンドとシャフト
• 自動研削砥石バランサー
• 予備砥石とフランジ
• ダイヤモンドローラードレッシング装置（作業台取り付け型）
• ダイヤモンドローラードレッシング装置（尾座取り付け型）
• タッチプローブゲージ
• 自動工程内測定器
• ギャップコントロール
• Z軸用リニアスケール
• 磁性クーラントセパレータ
• ペーパーフィルタ
• オイルミストコレクタ
