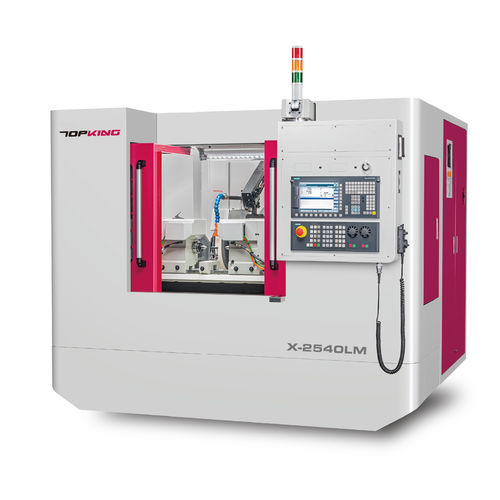

円筒研削機 X-2540LM

加工用部品横型CNC

<はじめに TOPKINGのLMシリーズCNC円筒研削盤は、高能率、高精度研削の要求を満たすために、サイクルタイムを短縮しながら、機械の剛性と安定性を高め、リニアモータ駆動のクロススライドを備えています。このシリーズは、油圧バルブ部品、自動車部品、航空宇宙部品などの高精度部品の加工に最適で、生産性とプロセスの安定性を最適化しながら、優れた精度を提供します。 LMシリーズには、オプションで、デュアルセンタ同期駆動システムと伸縮式主軸を備えた同期式主軸台および心押台も用意されています。この設計により、ワークの保持が合理化され、治具の複雑さが最小限に抑えられ、追加の駆動を考慮する必要がなくなります。拡張可能な主軸は、様々なワークサイズに対応する研削範囲を拡大し、柔軟性を高め、加工効率を最大化します。 容量ユーザーフレンドリーな操作システム。 内蔵の高度なCNC制御システムは、GUIを備えています。オペレータは、グラフィックガイダンスを通じて、複雑なコンポーネントをいくつかの研削工程に分割することができ、数値的な方法で研削とドレッシングのプロセス編集を簡素化します。複雑なプログラミング（Gコード、Mコード）は必要なく、便利な操作環境を提供します。 リジッドマシンベース ミーハナイト鋳鉄に焼鈍時効処理を施した高剛性マシンベース。 高周波焼入れと精密研削加工による摺動面。安定した材質と強化された構造により、変形がなく、耐摩耗性に優れたマシンベース。 <ワークテーブル ワークテーブルは機械にボルトで固定されています。クロススライド設計により、移動が少なく、作業速度と精度の安定性が向上。 クロススライドデザイン ■ X軸とZ軸はクロススライドデザイン。 X軸とZ軸をクロススライダーとして設計し、機械スペースを削減。 トランスミッション構造を保護し、研削屑やクーラントによる汚染を防ぐため、2軸は密閉されたテレスコピックカバーで覆われています。 X軸リニアモータードライブX-AXIS LINEAR MOTOR DRIVE. リニアモーターと高精度リニアガイドウェイを備えたクロススライド構造により、バックラッシュを効果的に排除します。光学スケールを備えたX軸フルクローズドループ制御を標準装備し、高速かつ高精度な送り動作を実現し、最大15,000 mm/分の高速トラバース速度を達成します。コイルと永久磁石を使用した非接触設計により、リニアモーターは摩耗を最小限に抑え、メンテナンスの必要性と交換コストを削減します。 カートリッジ式砥石軸デュアルシンクロナスワークスピンドル(オプション)オートメーションアプリケーション標準付属品

CNCコントローラ（ブランド：1セット

砥石インバーター×1セット

電動システム×1セット

完全密閉式スプラッシュガード×1セット

潤滑システム×1セット

クーラントシステム×1セット

ワークランプ×1セット

工具（水平調整パッド）・工具箱×1セット

オプション

エアシリンダー心押台

カムロック式駆動犬

デュアルシンクロ駆動システム

ワークホルダー2個セット

2点式安定台

調節可能な3

調節可能な3爪スクロールチャック

調節可能な4爪スクロールチャック

ホイールバランススタンドと芯金

自動.砥石バランサー

予備の砥石とフランジ

G.W.の積み下ろし用ジブクレーン

タッチプローブゲージ

自動。インプロセスゲージ

ギャップコントロール

Z軸用リニアスケール

マグネットクーラントセパレーター

ペーパーフィルター

オイルミストコレクター

仕様

特徴/仕様 テクニック

• モデル: 2300 x 2200 x 1960 mm
  • モデルX-2540LM
  • ブランド：トップキング・テクノロジー株式会社
  • スウィングオーバーテーブル：Ø270 mm
  • センター間距離：400 mm
  • 最大研削直径：Ø250 mm
  • 最大研削長: 400 mm
  • 研削砥石サイズ：Ø405×50（最大75）×Ø127mm
  • X軸最大移動量：300mm、Z軸最大移動量：580mm
  • 早送り速度：10000mm/分（XおよびZ）
  • 研削砥石スピンドルモーター： 5.5 kW
  • ワークヘッド主軸回転数: 10-300 rpm
  • クーラントタンク：107 L
  • 機械寸法：2300 x 2210 x 1960 mm、正味重量：4300 kg
