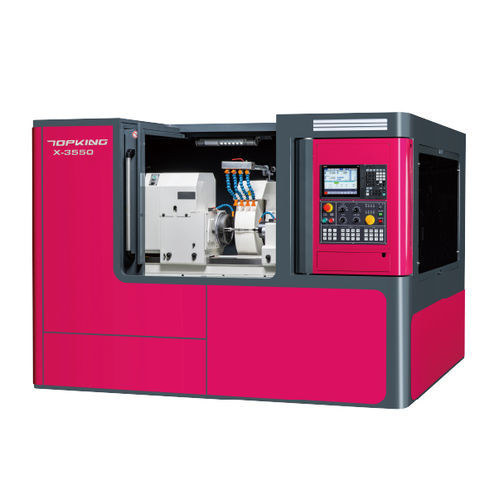

円筒研削機 X-3550

加工用部品横型CNC

導入
X-3550はXシリーズのCNC円筒研削盤で、小型から大型部品の外径研削において高精度かつ高効率な加工を実現します。コンパクトなクロススライド設計、高剛性ベース、重荷重対応のスピンドルとセンタにより、産業用途での高い積載能力と安定性を提供します。

能力
スイングオーバーテーブル: Ø370 mm
芯間距離: 500 mm
最大研削径: Ø350 mm
最大研削長さ: 500 mm
芯間最大保持荷重: 200 kg

機械の特徴
操作しやすい制御システム
GUIを備えた高性能CNCコントローラを内蔵し、グラフィカルな工程設定、研削・ドレッシングの工程編集の簡素化を実現。G/Mコードによる複雑な手動プログラミングを低減します。

高剛性マシンベース

• 焼鈍・エージング処理を施したMeehanite鋳鉄製ベースにより高い剛性と熱安定性を確保します。
• 高周波焼入れ後に精密研削したスライドウェイは優れた耐摩耗性と精度を発揮します。
• 厚肉で堅牢なスライディングシート機構、1 V 1フラット構造により研削中の高精度と安定性を維持します。

ワークテーブル / クロススライダ設計
テーブルはボルト固定で、X/Zのクロススライダ構造により移動量を低減し、フロアスペースを節約しつつ高速・安定な動作を実現します。伸縮式カバーにより伝動部を研削粉やクーラントから保護します。

高剛性スライドウェイ
高剛性のハードレール構造および大径グレードのボールねじにより、高負荷加工下でも精度を維持し振動を低減します。

ホイールヘッド構造

• 精密ベアリングを用いたホイールスピンドルで長寿命かつ保守が容易です。
• スピンドル材質SNCM-220に複数回の熱処理と精密研削を施し、表面硬度はHRC62以上で耐摩耗性と高精度を確保します。

ワークヘッドとセンタ

• 重荷重ワークを想定した堅牢な構造で、総合的な積載能力を向上させます。
• ワークヘッドはサーボモータ駆動で無段変速可能。オプションで油圧センタを選択可。
• ワークヘッドとセンタはフラットエアプレッシャ設計で摩擦を低減し移動を容易にします。
• センター接触面の発熱・変形を防ぐための中央冷却システムを装備しています。

ワークテーブル取付けダイヤモンド工具ホルダ
X-35シリーズ標準：テーブル側に固定されたドレッシング装置により、テーブル角度調整後の再キャリブレーション誤差を低減します。ワークに応じた複数のダイヤモンドホルダを選択可能です。

研削サイクル
研削・ドレッシングの図示されたサイクルをプロセス参考として提供します。

仕様

• スイングオーバーテーブル: Ø370 mm
• 芯間距離: 500 mm
• 最大研削径: Ø350 mm
• 最大研削長さ: 500 mm
• 中心高（テーブルから中心先端）: 185 mm
• 研削砥石寸法: Ø610 x 50 x Ø254 mm; 線速度: 45 m/sec
• ワークヘッド回転数: 10 ~ 300 rpm; スピンドル最大荷重（ホルダ含む）: 35 kg（最大長さ: 150 mm）
• センタ: MT No.5、手動移動、ストローク 50 mm
• X軸移動量: 300 mm; 早送り: 10000 mm/min; 自動送り: 0.001 ~ 2000 mm/min
• Z軸移動量: 750 mm; 早送り: 10000 mm/min; 自動送り: 0.001 ~ 2000 mm/min
• 駆動モータ: 研削砥石スピンドル 11 kW; ワークヘッドスピンドル 2.9 kW (ACサーボ); X & Z給餌モータ 3.5 kW (ACサーボ)
• タンク容量: 潤滑油 15 L; 油圧（オプション）18 L; クーラント 160 L
• 機械寸法（L x W x H）: 3300 x 3025 x 2540 mm; 正味重量: 8000 kg; 中心高（床面から中心先端）: 1130 mm

標準付属品

• CNCコントローラ（Mitsubishi） x1セット
• 研削砥石およびフランジ x1セット
• カーバイド先端センタ（2個） x1セット
• ダイヤモンド工具ホルダ（テーブル取付型） x1セット
• 砥石載卸用ジブクレーン
• X軸用リニアスケール x1セット
• 砥石インバータ x1セット
• 電気系統一式 x1セット
• 全閉式スプラッシュガード x1セット
• 潤滑システム x1セット
• クーラントシステム x1セット
• 作業灯 x1セット
• 工具（レベリングパッド）および工具箱 x1セット

オプション付属品

• 油圧センタ
• カムロック駆動ドッグ
• ワークホルダ 2個/セット
• 2点支持ポスト
• 調整可能な3点支持ポスト
• 調整可能な3爪スクロールチャック
• 調整可能な4爪スクロールチャック
• 砥石バランススタンドおよびアーバー
• 自動砥石バランサー
• スペア砥石およびフランジ
• ダイヤモンドローラードレッシング装置（テーブル取付）
• ダイヤモンドローラードレッシング装置（センタ取付）
• タッチプローブゲージ
• 自動インプロセスゲージ
• ギャップコントロール
• Z軸用リニアスケール
• 磁気クーラント分離器
• ペーパーフィルタ
• オイルミストコレクタ
