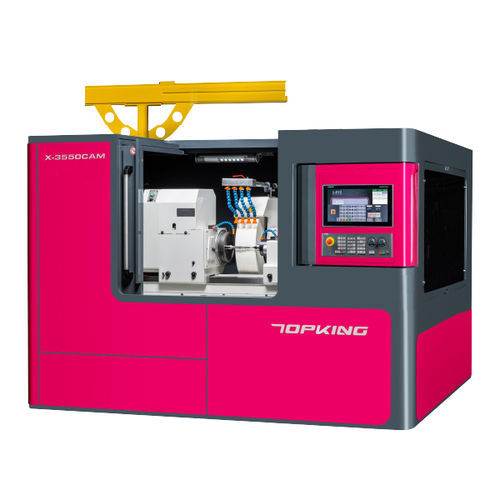

円筒研削機 X-3550CAM

カム回転軸用軸用加工用部品

導入
TOPKING X-3550CAMは、偏心・非円形部品（カム軸、クランク軸、多角形パンチ等）の外径研削に特化した心押し式外径円筒研削盤です。自動車部品、自動化機器、金型業界向けに、非円研削の高精度・高再現性を提供します。制御はSIEMENS SINUMERIK ONEで、TOPKINGのグラフィカル会話式インターフェイスにより効率的なパラメータ設定と工程管理が可能です。

加工能力

• テーブル有効径：Ø370 mm
• 芯間距離：500 mm
• 最大研削外径：Ø350 mm
• 最大研削長さ：500 mm
• 芯間最大載荷：150 kg
• 芯高（テーブルから芯先まで）：185 mm

機械の特長
使いやすい制御
■ SIEMENS SINUMERIK ONEとTOPKING GUIによるグラフィカル会話式プログラミング。オプションでCAD/CAM対応による形状の事前プログラミングが可能です。

高剛性ベース
■ Meehanite鋳鉄製ベースに焼鈍・時効処理を施し、摺動面は高周波焼入れおよび精密研削で仕上げ。1V1平面ガイド採用により変形を抑え耐摩耗性を確保します。

十字すべり台構造（X–Z）
■ 十字すべり台により必要占有面積を低減。Z軸方向に沿って砂輪ヘッドが移動し、X軸はリニアモーターとボックスウェイで駆動し大きな研削力に耐えます。

X軸リニアモーター駆動
■ X軸はダイレクトドライブのリニアモーターを採用しバックラッシュを排除。リニアスケールによるクローズドループ制御で位置精度を確保し、移動速度は最大15000 mm/minに達します。

ホイールヘッドと主軸
■ 主軸はSNCM-220合金鋼製で精密ベアリングを使用。多段の熱処理と深冷・精密研削を経て表面硬度 HRC62°以上を実現し長期にわたり高精度を維持します。

ワークヘッド（C軸）と尾座
■ 直結駆動のワークスピンドルに高分解能角度エンコーダを装備（角度許容差 ±0.2″）。テーパ補正用の微調整に対応。尾座は自動油浴潤滑と微調整機構を備えます。

ホイールドレッシング＆取り扱い
■ 複数のドレッシング装置を選択可能。グラフィカルなドレッシング画面でパラメータ編集が容易。ダイヤモンドローラードレッサーはオプション。ホイール交換用のジブクレーンを標準装備し防飛散カバー付きです。

標準付属品

• CNCコントローラ：SIEMENS SINUMERIK ONE x1
• 研削ホイールおよびフランジ x1セット
• 研削ホイールインバータ x1
• ダイヤモンド工具ホルダ（テーブル取付） x1
• ワークスピンドル用クーラー x1
• ホイール用ジブクレーン x1
• 超硬芯押し（2本/セット） x1
• 微調整尾座 x1
• X軸リニアモーター x1
• X軸リニアスケール x1
• C軸回転スケール x1
• CAD/CAMグラフィカルプログラミングソフト x1
• 電装一式 x1
• 全覆い防飛散カバー x1
• 潤滑システム x1
• 冷却システム x1
• オイルミストコレクタ x1
• 作業灯 x1
• 工具類・工具箱 x1

オプション装備

• カムロック式駆動輪
• ワークホルダ（2個/セット）
• 2点支持治具
• 3爪調整式チャック
• 4爪調整式チャック
• ダイヤモンドローラードレッサー（ワークヘッドフランジ式）
• ダイヤモンドローラードレッサー（尾座取付式）
• 油圧尾座
• ホイールバランススタンドおよびアーバー
• 自動ホイールバランサー
• 予備研削ホイールおよびフランジ
• タッチプローブゲージ
• ギャップコントロール（衝突防止）
• カスタムワークピース駆動治具
• 磁気クーラントセパレータ
• 紙ベルト式クーラントフィルタ

技術仕様

• モデル：X-3550CAM
• ブランド：TOPKING
• 用途：偏心、カム軸、クランク軸、多角形パンチの研削
• コントローラ：SIEMENS SINUMERIK ONE
• 砥石主軸出力：11 kW（誘導）
• X軸駆動：リニアモーター、最大移動量 300 mm、早送り 20000 mm/min
• Z軸移動量：750 mm、早送り 10000 mm/min
• 最大研削径：Ø350 mm — 最大研削長さ：500 mm
• 芯間最大荷重：150 kg
• 砥石寸法：Ø610 x 50 x Ø304.8 mm — 周速度 45 m/sec
• 機械重量：8300 kg — 寸法（L×W×H）：3300 × 3200 × 2540 mm
