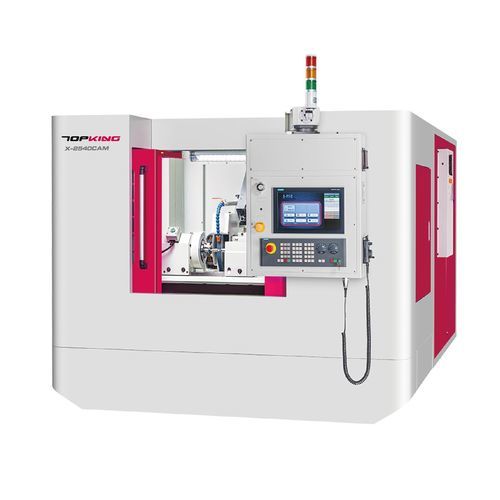

円筒研削機 X-2540CAM

カム回転軸用加工用部品横型

<はじめに TOPKING X-2540CAMは、スペースに制約のある条件下でのCAM制御輪郭研削用に設計されたCNC非円形研削盤です。本機はクロススライド構造を採用し、リニアモータドライブとダイレクトドライブシステムを組み合わせることで、機械的バックラッシュをゼロにし、非円形補間時に高い動的応答を実現します。精密なC-X軸同期により、非円形プロファイルの安定した輪郭生成をサポートします。μmレベルの精度と繰り返し精度が要求されるポリゴンパンチ、小型カムシャフト、偏心ピン、精密医療部品の研削に適しています。 <容量 スイングオーバーテーブルØ270 mm 中心間距離400 mm 最大研削直径Ø250 mm 最大研削長: 400 mm <機械の特徴

• ユーザーフレンドリーな操作システム: SIEMENS SINUMERIK ONE制御システム搭載。クランクシャフトとカムシャフトの研削アプリケーションを含むTOPKINGグラフ会話インターフェースを内蔵。
• RIGID MACHINE BASE: 高剛性ミーハナイト鋳鉄製ベース、アニール/エージング処理、スライドウェイには高周波焼入れと精密研削処理を施し、変形がなく耐摩耗性に優れています：
• CROSS-SLIDER DESIGN & AXIS GUIDANCE: X軸とC軸をクロススライダーにすることで、マシンスペースを削減。リニアガイドと高分解能リニアスケールを備えたリニアモーターでX軸を駆動し、安定した繰返し精度を実現。2軸は密閉されたテレスコピックカバーで保護
• リニアモーター駆動のX軸：リニアスケールを備えたクローズドループ制御、移動速度は最大15000 mm/分、リニアモーターの設計により摩耗を低減し、効率を高めます。
• ホイールヘッド構造: 共振を低減する軽量ホイールヘッドシートを備えた研削砥石用ビルトインスピンドル、ビルトインスピンドルは熱変形を防ぐために温度を監視します：
• Direct Drive モーターと高精度角度エンコーダーを備えた作業スピンドル；高角度分解能±0.2インチ；テーパー補正のためのマイクロアジャストをサポート
• 微調整テールストック：
• FINE ADTMENT TAILSTOCK: 自動オイルバス潤滑とオイルレベルゲージ。 <仕様 能力スイングオーバーテーブル - Ø270 mm; センター間距離 - 400 mm; 最大研削直径 - Ø250 mm; 最大研削直径 - Ø250 mm; 最大研削直径 - Ø250 mm最大研削直径 - Ø250 mm; 最大研削長さ - 400 mm。研削長さ - 400 mm; 最大荷重 - 15センター間最大荷重 - 15 kg; センター高さ（テーブルからセンター先端まで） - 135 mm. 研削ホイールサイズ（外径×幅×内径）- Ø405 x 50 x Ø127 mm、線速度- 45 m/秒。 ワークテーブル旋回角度 -1° ~ +8°。 ワークヘッド旋回角度 - 固定タイプ; センターテーパー - MT.3; スピンドル回転数 - 10 ~ 300 rpm; スピンドルの最大荷重（ツールホルダーを含む。主軸最大荷重（ツールホルダーを含む）-5kg（最大長さ：100mm）。 テールストックセンターテーパー - MT.3; センター移動 - 手動タイプ; テールストックストローク - 25 mm; バレルストローク - ±30 μm; マイクロアジャストによる円筒度 - ±0.03 mm。 X軸トラベル：最大移動量 - 300 mm。最大移動量-300 mm、早送り速度-20000 mm/分、自動送り速度-6000 mm/分。送り速度 - 6000 mm/分; Min.送り設定 - 0.001 mm。 Z軸移動量：最大移動量 - 580 mm。最大移動量：580 mm、早送り速度：10000 mm/分、自動送り速度：6000 mm/分。送り速度-6000 mm/分、最小送り設定-0.001 mm。送り設定-0.001 mm。 駆動モーター砥石軸 - 11.4 kW（内蔵モーター）; ワークヘッド軸 - 22.3 Nm（ダイレクトドライブモーター）; 砥石軸送りX軸 - 1750 N（リニアモーター）; テーブル送りZ軸（サーボモーター） - 2.29 kW; 油圧オイルポンプ - 0.37 kW; クーラントポンプ - 0.37 kW。 タンク容量：潤滑油タンク1 - 18 L; 油圧オイルタンク - 18 L; 冷却水タンク - 107 L。 機械寸法-2300 x 2210 x 1960 mm；機械重量-4300 kg；中心高さ（床から中心先端まで）-1110 mm。 標準付属品
• CNCコントローラー（SIEMENS SINUMERIK ONE）×1セット
• 研削砥石およびフランジ×1セット
• 研削砥石インバーター×1セット
• ダイヤモンドツールホルダー（ワークヘッド主軸取付タイプ）×1セット
• ワーク用クーラーシステム1セット
• X軸用リニアスケール 1セット
• C軸用ロータリースケール 1セット
• CAD-CAMソフトウェアCAMソフトウェア グラフィカル・プログラミング 1式
• 電動システム 1式
• 完全密閉式スプラッシュガード 1式
• 潤滑システム 1式
• クーラントシステム 1式
• オイルミストコレクター 1式
• ワークランプ 1式
• 工具(レベリングパッド)およびツールボックス 1式

オプションアクセサリー

カムロック式駆動犬

ワークホルダー(2個入り)

2点式振れ止め

調整式3爪スクロールチャック

調整式4爪スクロールチャック

ダイヤモンドローラードレッシング装置(フランジ接続)

ダイヤモンドローラードレッシング装置(フランジ接続)

ダイヤモンドローラドレッシング装置（フランジ接続）

ダイヤモンドローラドレッシング装置（テールストック取り付け）

エアシリンダーテールストック

ホイールバランススタンドおよび芯金

自動.砥石バランサー

予備砥石と砥石フランジ

タッチプローブゲージ

ギャップコントロール

G.W.のロード/アンロード用ジブクレーン

カスタマイズされたワークドライブ治具

マグネットクーラントセパレーター

ペーパーフィルター

特徴/仕様

スイングオーバーテーブル：Ø270 mm

Distance Between Centers：400 mm

最大研削径:1.5 mm

最大研削長さ：400 mm

Max.研削長: 400 mm

Max.センター間最大負荷135 mm

研削砥石のサイズ：Ø405 x 50 x Ø127 mm

研削砥石線速度：45 m/秒

ワークテーブル旋回角度：-1° ~ +8°

ワークヘッド主軸回転数：10 ~ 300 rpm

ワークヘッド主軸最大荷重（ツールホルダー）：5 kg（最大長さ 100 mm）：5kg（最大長100mm）

テールストックストローク：25mm

バレルストローク：±30μm

マイクロアジャストによる円筒度：±0.03mm

X軸最大移動量：300mm、早送り速度：20000mm/min、自動送り：6000 mm/分、最小設定： 0.

Z軸: 最大移動量: 580 mm、早送り速度: 10000 mm/min、自動送り: 6000 mm/min：10000 mm/分、自動送り：6000 mm/分、最小設定： 0.001 mm

研削ホイールスピンドル出力：11.4 kW（内蔵）

ワークヘッドスピンドルトルク：22.3 Nm（ダイレクトドライブ）

ホイールヘッドフィードX軸力：1750 N（リニアモーター）

テーブルフィードZ軸モーター：2.29 kW（サーボ）

油圧オイルポンプ：0.37 kW、クーラントポンプ：0.37 kW

潤滑オイルタンク：18 L、クーラントタンク：107 L

機械寸法：2300 x 2210 x 1960 mm

機械重量：4300 kg

中心高さ（床から中心先端まで）：1110 mm
