エラストマー軸継手

トルク: 0.4 Nm - 711 Nm

汎用モータ直結用に最適な軽荷重フレキシブルカップリングです。 2個のハブと1個のインサートからなる最もシンプルなカップリングで、確実なトルク伝達、振動・衝撃吸収能力に優れ、取付け・取外しも極めて簡単です。 ・適用軸径：Φ5mm～Φ69mm 特長 ・穴加工ハブを豊富に標準在庫 穴加工63種類、穴径の組合せ499通りを在庫することで、幅広い軸穴の組合せに対応することができます。 ・モータ直結用に最適 高速、低トルクに適したデザインは、汎用モータの各サイズに対応しています。 ・選べるインサート 用途に応じてインサートが選べます。2項参照ください。 ・シンプル構造でコンパクト 3つの部品で構成されるシンプルな構造で、かつコンパクトです。軸方向の移動だけで連結・分離ができます。 ・安価 徹底的な経済設計を行った、モータ直結用として最も安価なカップリングです。 ・メッキ仕様ハブ、アルミハブも標準化 メッキ仕様はウレタン、ハイトレル®のインサートにマッチしたハブで、耐食性に優れます。アルミハブも標準化しています。

トルク: 60 Nm - 810 Nm

スパイダーに新材料を採用し、従来にない優れた振動減衰性を実現しました。 ノンバックラッシでトルクを伝達でき、サーボモータ駆動による衝撃吸収力に優れています。 ・適用軸径：Φ12mm～Φ42mm 特長 ・サーボモータ駆動による振動対策や起動、停止時の衝撃吸収力に優れます。 ・最適なスパイダーとハブの組合せにより、ジョーフレックスカップリングでありながらノンバックラッシでトルク伝達が可能です。 ・振動減衰性に優れた98Aと、ねじり剛性が高く耐摩耗性に優れた64Dの2種類のスパイダーが選べます。 ・2個のハブと1個のスパイダーで構成されるシンプルな構造で、クランプによる軸締結方式は取付けが容易です。 ・テーパロック締結にも対応します。当社までお問い合わせください。

トルク: 8,000 Nm - 160,000 Nm
回転速度: 1,040 rpm - 2,100 rpm

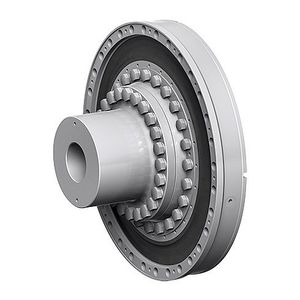

... RATO DG及びRATO DG+エンジンドライブカップリングは、中レベルのねじり柔軟性とミスアライメント能力を必要とする設備で使用するために特別に設計されている。これらのカップリングは船舶やオフショア、定置設備（発電所）において、リジッドマウントされたディーゼルエンジンやガスエンジン、電気モーターによるドライブに使用されます。その構造上、直立設置時に垂直に支持されるため、位置決めドライブにも最適です。ねじり剛性の範囲が広いため、定常および過渡ねじり振動応答を微調整することができます。 利点 ディーゼル、電気モーター、ガスエンジン用のエンジンドライブカップリングは、一体型ACOTECの高性能エラストマーを採用しているため、小型化が可能で、商業的な利点があります。 ドライブカップリングは、接続された発電機を軸方向の振動から保護し、ベアリングの寿命を延ばします。 最適な熱放散により、過酷な条件下でもドライブシステムの機能性と可用性が保証されます。 エレメント設計によりバックラッシュのないトルク伝達が保証され、その結果、エンジンカップリングのローディングおよびアンローディング時のコントローラーの安定性に関して優れた伝達特性が得られます。 接続ユニットを変位させることなく、エラストマーの取り外しが容易 金属表面との直接接触が避けられるため、優れた遮音特性 弾性エレメントはストップフリー設計のため、シャフトラインは短絡などの衝撃荷重の影響から保護されます。 ...

トルク: 7 Nm - 69,990 Nm
回転速度: 1.2 rpm - 19,000 rpm

... ヨーロッパ規格のシャフトカップリング ねじれ剛性の向上と、最大1.3°までの偏角を実現 フェイルセーフ（エラストマーのスパイダーが故障しても機能します。） 金属と金属の接触がない 油、汚れ、砂、湿気、グリースに強い。 デザインコンフィギュレーション 標準構成 - 標準ハブ2個、エラストメタル・スパイダー1個 ダブルボルト（CJDB） - シャフトハブ×2、ジョーリング×2、エラストメタルスパイダー×1 シングルボルト（CJSB） - シャフトハブ×1、ジョーリング×1、標準ハブ×1、エラストマー・スパイダー×1 ラージフランジ-ハブ（CJLFH） ...

トルク: 1.28 Nm - 294.97 Nm
回転速度: 3,150 rpm - 25,400 rpm

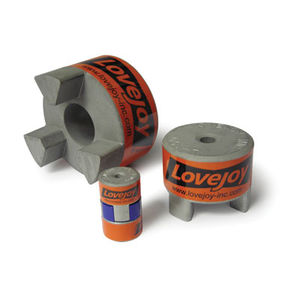

... バックラッシュフリー（高精度を要求される用途に最適） フェイルセーフ（エラストマー製スパイダーが故障しても動作します。） 金属と金属の接触がない 油、汚れ、砂、湿気、グリースに強い ハブデザイン キー溝と止めねじ（KW） - ハブをシャフトに固定する標準的なラブジョイの方法。バックラッシュのないトルク伝達のために推奨されるクランピングスタイル。 キー溝なし、止めねじ付き - ハブをシャフトに固定するために止めねじが使用されています。このハブデザインは、非可逆的で低トルク特性を持つアプリケーションに使用されるべきです。 クランピングハブ（キー溝なし） ...

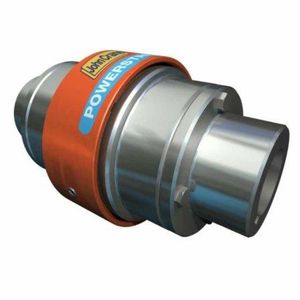

トルク: 8.81 Nm - 8,189.15 Nm
回転速度: 1,500 rpm - 9,200 rpm

... 簡単な設置 メンテナンスフリー 無潤滑 振動を抑え、衝撃を緩和する ねじれ剛性 ダブルエンゲージメント S-Flex Enduranceカップリングは、シンプルな設計のため、組み立てが簡単で、信頼性の高い性能を発揮します。取り付けや取り外しに特別な工具は必要ありません。S-Flex Enduranceカップリングは、幅広い用途に使用できます。 S-Flex Enduranceカップリングの設計は、3つの部品で構成されています。内歯の付いた2つのフランジが、外歯の付いたエラストマーフレキシブルスリーブに噛み合っています。各フランジは駆動・被駆動軸に取り付けられ、トルクはスリーブを介してフランジ間で伝達されます。ミスアライメントやねじり衝撃荷重は，スリーブのせん断変形によって吸収される。S-Flex ...

トルク: 5 Nm - 25 Nm
回転速度: 0 rpm - 10,000 rpm

... サーボフレックスSFR高減衰シャフトカップリングは、サーボモータやステッピングモータとの組み合わせで高速かつ高精度に使用できるように設計されています。強力なトルク伝達でバックラッシュはゼロです。HNBRエレメントを使用することにより、金属エレメントを使用したフレキシブルカップリングに比べ、振動が素早く減衰されます。 - 高強度アルミ合金製ハブ - 高い減衰特性 - 最大10'000 rpm - ゼロバックラッシ - 5～25 Nm ...

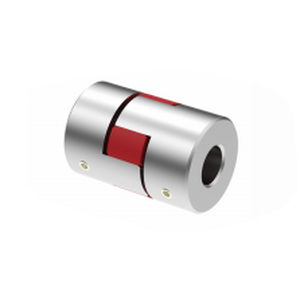

トルク: 1.2 Nm - 650 Nm
回転速度: 5,900, 4,800, 10,000, 7,000 rpm

... スターフレックスは、2つのハブの中にフレキシブルなエレメントが入っているというシンプルな構造をしています。エレメントには硬さやフィット感の異なる3種類のタイプがあります。フレキシブルエレメントはポリウレタンエラストマーで、振動の減衰とオフセットの補正が可能です。 - エレメントの硬さ：90 JIS A / 97 JIS A - エレメントは「タイトフィット」と「ルーズフィット」を用意 - RoHS対応 - サーボモータ、ステッピングモータ、スタンドアローンモータに対応 ...

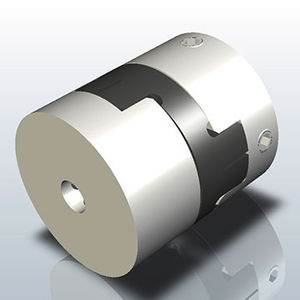

トルク: 1.2 Nm - 1,050 Nm
回転速度: 4,500 rpm - 34,100 rpm

... スターフレックスは、2つのハブの中にフレキシブルなエレメントが入っているというシンプルな構造をしています。エレメントには硬さやフィット感の異なる3種類のタイプがあります。フレキシブルエレメントはポリウレタンエラストマーで、振動の減衰とオフセットの補正が可能です。 - エレメント硬度：90 JIS A / 97 JIS A - エレメントは「タイトフィット」と「ルーズフィット」を用意 - RoHS対応 - 1.2Nm～1050Nm ...

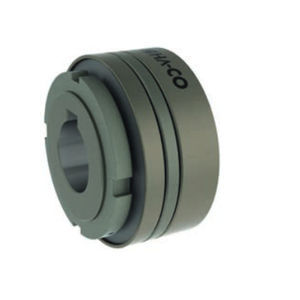

トルク: 200 Nm - 110,000 Nm
回転速度: 1,300 rpm - 4,200 rpm

... アークサフレックス®｜AC ARCUSAFLEX - 内燃エンジン駆動用高ねじれ柔軟ゴム製ディスクカップリング * 非常に高いねじり柔軟性と直線的なねじりたわみ特性 * 高いねじり振動と衝撃荷重吸収能力 * バックラッシュのないトルク伝達 * 十分な軸方向たわみを持つプラグインタイプの設計により、組み立てが容易 * 大きなミスアライメントの補正 * 過負荷からドライブを保護するトルク制限 ...

トルク: 8 Nm - 900 Nm
回転速度: 4,000 rpm - 13,000 rpm

... エラストマー製ドッグカップリング（クランプハブ付）, ステンレス製 材質 ハブはステンレススチール。 カップリングスパイダーはポリウレタン。 バージョン ハブは明るい。 カップリングスパイダー ブルー ショア80A カップリングスパイダー イエロー Shore 92A. カップリングスパイダー レッド Shore 98A. 注 エラストマードッグカップリングは、2つのハブとエラストマーカップリングスパイダーから構成されています。軸方向、半径方向、角度方向のずれを補正し、振動やトルクショックを緩和するのに適しています。 ポリウレタン製カップリングスパイダーには、さまざまな硬さのグレードがあります。カップリングスパイダーの硬度が高くなると伝達されるトルクや剛性が高くなり、硬度が低くなると変位容量やクッション性が高くなります。 カップリングハブ内のスパイダーのプリテンションにより、このバリエーションは遊びがありません。 未組立で提供します。 温度範囲 ブルーショア80A：-50 ...

トルク: 5,300 Nm - 169,000 Nm
回転速度: 0 rpm - 3,385 rpm

... 放射状に取り付け可能なエラストマークッション付き 特徴 公称トルク最大169 000 Nm 軸方向、ラジアル方向、角度方向のずれを補正 振動を吸収 主に加圧されたエラストマークッションによるプログレッシブトーションスプリング特性 エラストマークッションが故障した場合のフェールセーフ性 メンテナンスフリー、潤滑不要 ドライブを動かさずにエラストマークッションを放射状に交換可能 ATEX 2014/34/EUに準拠した適合宣言が可能 代表的な用途 ピストンポンプおよびピストンコンプレッサー ディーゼルモーター ガスモーター ヘビーデューティー用途 ...

トルク: 8,000 Nm - 160,000 Nm
回転速度: 1,040 rpm - 2,100 rpm

... RATO DG及びRATO DG+エンジンドライブカップリングは、中レベルのねじり柔軟性とミスアライメント能力を必要とする設備で使用するために特別に設計されている。これらのカップリングは船舶やオフショア、定置設備（発電所）において、リジッドマウントされたディーゼルエンジンやガスエンジン、電気モーターによるドライブに使用されます。その構造上、直立設置時に垂直に支持されるため、位置決めドライブにも最適です。ねじり剛性の範囲により、定常および過渡ねじり振動応答の微調整が可能です。 利点 ...

トルク: 6,300 Nm - 160,000 Nm
回転速度: 1,040 rpm - 1,040 rpm

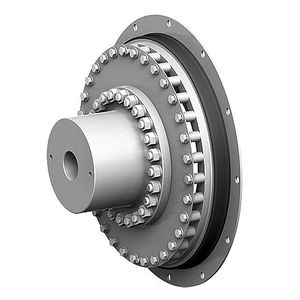

... 高トルクフレキシブルVulkan RATO DSとRATO DS+カップリングは、高レベルのねじり柔軟性と中レベルのミスアライメント能力を必要とする設備で使用するために特別に設計されています。オールラウンドなマリンエンジンカップリングRATO SとRATO S+を補足する。RATO DS / RATO DS+カップリングは、アプリケーション指向のカップリング設計を提供するために開発された。特にリジッドマウントされた船舶の主推進用。利用可能な剛性は、過渡および定常ねじり振動応答に関してシステムの良好なチューニングを可能にします。VULKANカップリングの伝統により、バックラッシュのないトルク伝達が実現します。 利点 ...

トルク: 10,400 Nm - 81,900 Nm
回転速度: 1,000 rpm - 2,300 rpm

... VULKARDAN G フレキシブル・カップリングは、最新の補機及び発電機用に特別に設計されています。このフレキシブルカップリングは、連結されたユニットを移動させることなくエラストマーを半径方向に変更することが可能な、自立型アプリケーション用に開発されました。 エレメント設計により、パワーロスの卓越した値を達成することができます。さらに、ねじり剛性CTdynに対応する新しいエラストマーを使用することで、ねじり振動の点でシステムが最適化されています。そのため、動作速度範囲から有害な共振が排除され、エンジンガバナーへの影響が防止されます。 メリット ...

トルク: 55 Nm - 5,100 Nm
回転速度: 2,500 rpm - 5,000 rpm

... より効率的な動力伝達を必要とする用途向けのデュアルハブフランジ遠心カップリング。 ...

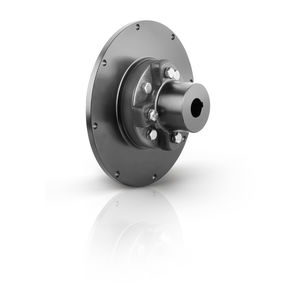

トルク: 55 Nm - 5,100 Nm
回転速度: 2,500 rpm - 5,000 rpm

... 内熱エンジンのフライホイールに直接接続するためのフレキシブルリングとフランジを備えたカップリング。GPシリーズと同じ構造、振動減衰能力、動力伝達を備えています。 ...

トルク: 10 Nm - 2,400 Nm
回転速度: 2,800 rpm - 14,000 rpm

... カップリングは水平または垂直軸の用途に適しており、積極的な動力伝達を提供し、ねじり、振動、衝撃荷重を吸収します。標準のエラストマーリングは、耐摩耗性、耐油性、耐薬品性、耐オゾン性、耐加水分解性から選ばれたショアA硬度94の黒色熱可塑性ゴムで、熱帯気候に適しています。標準カップリングは、温度範囲-40℃～+125℃の環境で使用でき、短期間であれば+150℃にも耐えることができます。ギヤリングの歯はインボリュート形状で、減少した表面への高い応力集中を防ぎ、歯へのエッジプレッシャーを避けるためにクラウニングされています。各ハブの円形開口部は、最小のバックラッシュで積極的なトルク伝達を提供するために精密加工されています。 ねじり剛性を高めるため、硬度96ショアの2種類のギアリングが用意されています。赤色の熱可塑性ゴム製エレメントと、黄色のポリウレタン製エレメントは、アルミニウム製ハブに推奨されています。GEプレーンボアカップリングは、通常の工業用途向けのグレード250鋳鉄と、重量と慣性力を最小限に抑える必要があるアルミの2種類の材質で製造されています。A'スタイルはハブ径をフランジ径より小さくして重量を最小限に抑え、'B'スタイルはハブ径を基本的にフランジ径と同じにして電動モーターやギアユニットの大径シャフトに対応します。異なるスタイルのハブを組み合わせることで、さまざまなシャフト要件に対応することができます。例えば、GE24Aは最大内径24mmのA'タイプハブです。異なる ...

トルク: 33 Nm - 7,000 Nm
回転速度: 100 rpm - 7,700 rpm

... このカップリングは、2つの鋳鉄削り出しのハブをエラストマー製のギアリングで連結したものです。 KEカップリングは8種類の基本サイズがあり、3300Nmまでのトルク容量で、シャフト間のポジティブなパワー伝達を提供し、適度なミスアライメントに対応する能力を兼ね備えています。KEカップリングは、市販のシャフトに対応できるサイズのトルクを伝達するように設計されています。平行穴またはテーパーブッシュ付きがあり、これらのカップリングは、機械加工された外側フランジにより、直線刃で簡単に位置合わせができるため、素早く簡単に組み立てることができます。エラストマーギヤリングは、耐油性、耐薬品性、低吸湿性のあるPebax ...

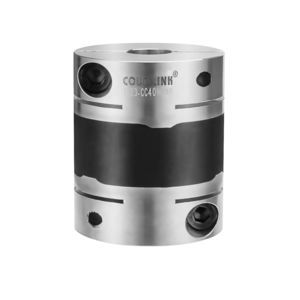

トルク: 1.1 Nm - 65 Nm
回転速度: 9,000 rad.min-1 - 42,000 rad.min-1

... XG2は、2つのアルミハブをハイゲインラバーでモールドしたシングルピース構造のカップリングです。XGT-C XGL-C XGS-Cを凌ぐ性能を発揮します。 最適な減衰と剛性設計により、より大きなサーボモータゲインを実現し、安定化時間の短縮につながります。 ステッピングモータ動作時の速度ムラ抑制制御が効果的です。 位置決め時の残留振動を抑制し、生産性・品質向上に貢献します。 位置決め時の残留振動を抑制し、生産性・品質の向上に貢献します。 外径φ15～φ56タイプはハイゲインふっ素樹脂ゴムを採用。耐熱性、耐油性、耐薬品性に優れています。 対応サイズ XGT2-15C XGT2-19C XGT2-25C XGT2-27C XGT2-30C XGT2-34C XGT2-39C XGT2-44C XGT2-56C XGT2-68C スタンダードタイプ ...

... タイプHRCフレキシブルカップリングは最も頑丈なカップリングの一つです。最も一般的な用途に選ばれています。機械加工された直径により、位置合わせが素早く簡単に行えます。HRCカップリングは耐熱性に優れています。 2つのタイプがあります： ソリッドハブカップリングは、お客様の仕様に合わせて再製造できるように設計されています。 -取り外し可能なハブ付きカップリングは、取り付けが非常に簡単です。 使用条件 ： ✔️ カップリングとクランプエレメントは、適用されるトルクと荷重に応じて選択する必要があります。 ✔️ ...

トルク: 10 Nm - 975 Nm

... これらのエラストマースターカップリングは、サーボシャフトに使用され、重要な振動を克服し、すべてのスチールカップリングが限界に達したときに使用されます。バックラッシュなしでトルクを伝達し、ミスアライメントを補正します。 ACPGカップリングは、その定評ある品質に加え、全く新しいデザインと、ハーフシェルハブや中空シャフトに適応したハブなど、あらゆる潜在的な市場ニーズをカバーする追加ハブバージョンを兼ね備えています。 これらのカップリングはねじれ剛性が高いため、超ダイナミックサーボドライブでも精度要件を満たすことができます。減衰特性とカップリングの剛性は、エラストマーの硬度によって異なります。 使用条件 ...

トルク: 11.5 Nm - 420 Nm

... カーブドトゥースカップリングはフレキシブルな接続として機能します。特に高トルクの伝達に適しています。接続されるシャフトの軸方向、半径方向、角度方向のずれを補正します。ギヤカップリングは、特別な工具を必要とせず、垂直にも水平にも取り付けることができます。カーブドトゥースカップリングの原理により、許容ミスアライメント値内での相対移動の場合、エッジコンタクトを防止します。 使用条件 ： ✔️ カップリングとクランピングエレメントは、適用されるトルクと荷重に応じて選択する必要があります。 ✔️ ...

トルク: 20 Nm - 1,600 Nm
回転速度: 300 rpm - 3,500 rpm

トルク: 8 Nm - 500 Nm
回転速度: 9,500 rpm - 29,000 rpm

... - ステンレスバージョン - 組み立てが簡単なクランプハブ - プラグイン式、バックラッシュフリー、振動減衰 - トルク範囲: 8 - 500 Nm - シャフト径: 8 - 55 mm ...

... ソフテックス® fa カップリング ねじり自在の Softex® カップリングはメンテナンスフリーで、優れた動的特性を備えています。このドライブカップリングは、Softex® FA フランジカップリング、Softex® TL クランプブッシュ付き、Softex® ES ノーバックラッシデザインもあります。 - 重機械用フランジハブ - 全サイズ、未加工品または組立済み品があります 組立用 - 2つのフランジを組み合わせることも、FAフランジ 標準Softex ®ハブ付き - 材質：鋳鉄 ...

トルク: 9 Nm - 2,450 Nm

... エラストマー/セーフティカップリング ES2 2つのカップリングハブは同心円状に加工され、片側にはトルクリミッターが内蔵されています。 - 片側はトルクリミッター内蔵 - エラストマーリムオプション - 信頼性の高いトルク過負荷保護 - コンパクト設計 - バックラッシュなし - 数ミリ秒以内の切り離し - 切り離し時の大きな作動経路 - 電気的に絶縁 - プレスフィット設計 ...

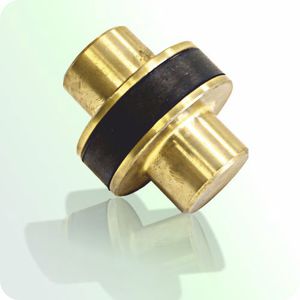

トルク: 0.5 Nm - 12,500 Nm
回転速度: 0 rpm - 15,000 rpm

... エラストマーカップリング EK1 2つのカップリングハブは、湾曲したジョーと同心円状に機械加工されています。 - ボア径公差 - キー溝 - セットスクリューまたはオプションのパイロットボア - 経済的な設計 - 同心円状に加工 - 振動減衰 - 電気アイソレータ - プレスフィット設計 - キー溝接続による低バックラッシュ 0.5 - 1100 Nm エラストマーカップリング EK2 2つのカップリングハブは同心円状に加工され、カーブしたジョーを備えています ...
