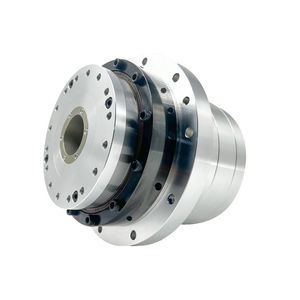

集積化電子サーボアクチュエータ

ロッド径: 79 mm
トルク: 6 Nm - 17 Nm
ロッド長さ: 66 mm - 73 mm

... ACTILINK-JDシリーズ 高い動的性能と効率を要する用途（ヒューマノイドや多脚ロボットなど）向けに設計された、軽量でコンパクトな低減速回転アクチュエータです。モジュール式ロボット構成への対応により、物流や製造業の変化する要求にも適応しやすくなっています。

製品データ

• 定格トルク：6 Nm
• ピークトルク：17 Nm
• 定格出力：170 W
• 無負荷回転数：400 rpm
• 定格負荷回転数：275

ロッド径: 98 mm
トルク: 20 Nm - 60 Nm
ロッド長さ: 73 mm - 87 mm

... 概要
軽量でコンパクトな低減速アクチュエータ。ヒューマノイドや多脚ロボットなど、高いダイナミクスと効率を要求するロボット用途向けに設計されています。精密な単段プラネタリギアと高トルク密度モータを組み合わせ、高いピークトルクと優れた重量当たり出力を実現します。

主な製品データ

• 定格トルク：20 Nm
• ピークトルク：60 Nm
• 定格出力：380 W
• 無負荷回転数：210 rpm
• 定格負荷時回転数：180

ボア径: 7 mm
トルク: 74 Nm - 222 Nm
動作温度: -20 °C - 50 °C

... 製品概要
AKH70-48 中空シャフト遊星アクチュエータは、ブラシレスモーター、3段 48:1 の遊星減速機、内側および出力側のデュアル 21-bit 磁気エンコーダー、統合ドライブ基板をコンパクトに一体化したモジュールです。内径7 mm のスルーホールにより軸内配線が可能で、デュアルCANにより複数モジュールの直列接続に対応します。位置・速度・加速度の協調制御をサポートし、適応型PIDにより立ち上げ時間を短縮し閉ループの安定性を向上させます。

主要データ

• 型番:

ボア径: 7 mm
出力: 245 W
動作温度: -20 °C - 50 °C

... 製品概要
AKH70-16 V1.0 KV41 は、ブラシレスモーター、二段 16:1 遊星減速機、内外 21-bit 磁気エンコーダー、FOC 対応のドライバを一体化した中空遊星アクチュエータモジュールです。中空内径 7 mm により軸内配線が可能で、複数モジュールの CAN 直列接続によりシステム配線を簡素化します。

主な特徴

• 高集積（モーター＋減速機＋エンコーダ＋ドライバ）モジュール
• 軸内配線対応の中空径

トルク: 110 Nm - 500 Nm
出力: 1.28 kW - 1.55 kW
動作温度: -20 °C - 60 °C

... 導入
HONPINEの高耐久防爆型プラネタリージョイントアクチュエータは量産段階にあり、石油化学プラント、天然ガス点検、緊急救助などの危険環境で運用される複数の四足ロボットプラットフォームに統合されています。

統合とサポート

• 用途別統合：各ロボット構成やミッションに合わせた機械構造・制御パラメータのカスタマイズ。
• 防爆認証支援：設計上の一般的な落とし穴を回避し、認証取得を加速するためのプロセス支援。
• 迅速な技術サポート：主要工業地域にサービスセンターを配置し、48時間以内の現地対応を想定。

• 高エネルギー永久磁石材料と最適化された極槽設計により、高いトルク密度と短時間過負荷能力を実現。
• フレームサイズ

ボア径: 26 mm - 45 mm
トルク: 68.5 Nm - 800 Nm
動作温度: -20 °C - 70 °C

... 導入
大型中空軸回転アクチュエータは、フレームレス内部ロータートルクモーターにハーモニックドライブ減速機、絶対エンコーダ、大口径中空ハーモニックドライブユニットを組み合わせて構成されます。ドライブ/制御ユニットは通常外付けで、高精度な軌道制御を実現します。本シリーズは中空軸径を拡大し、リードスクリューやケーブルの通し穴要件に対応するため、工作機械用回転テーブル、精密医療機器、5軸レーザー切断機、半導体装置などに適しています。

構造的特徴

• 高分解能エンコーダとインテリジェントパワーモジュール（IPM）を組み合わせたモジュール設計により、コンパクトな統合と高いEMI耐性を実現。
• 位置/速度/トルクの複数制御モードに対応し、AC永久磁石同期モーターおよびDCサーボモーターと互換性があります。

• 電流/速度/位置のベクトル型トリプルループ制御により、動的応答の精度と安定性を最適化します。
• デジタルシグナルプロセッサ（DSP）上で複雑な制御ロジックを実行し、ネットワーク通信やリモートデバッグをサポートします。

• マイクロメートル級の位置決め：高分解能エンコーダのフィードバックにより累積誤差を抑え、サブミクロンの繰り返し精度を実現。
• 高速応答：電気機械的時間定数が小さく、ミリ秒レベルの起動/停止や方向反転が可能で、高周波動作に適合します。
• 広い速度域：低速高トルクから高速軽負荷まで対応し、速度比は1:5000以上です。

• 標準インターフェース（EtherCAT、CANopen）に対応し、PLC/システムとの統合が容易です。
• ソフトスタート回路や過電圧/過電流保護を内蔵し、起動時の突入電流や故障リスクを低減します。

• 高効率制御：トルク密度の高い設計と回生ブレーキによりエネルギー効率

トルク: 4 Nm - 1,200 Nm

... 概要
ハーモニックドライブの回転アクチュエータは、精密な医療機器における中核部品であり、正確な動作制御を実現するコンパクトで統合されたソリューションを提供します。リデューサ、フレームレストルクモータ、センサ類を一体化することで機械的な統合を簡素化し、医療分野の厳しい安全性・繰返し精度要件に対応します。

統合設計
本アクチュエータは超薄型フレームレストルクモータ、高精度エンコーダ、ブレーキおよび必要に応じて内蔵ドライバやトルクセンサを単一モジュールに統合します。配線・コネクタの一体化により組立時間と部品互換性リスクを低減します。フランジ取付、空心軸設計、T型レイアウトなどのバリエーションを用意しています。

用途例

• コンパクトで繰返し性の高い回転が求められる自動スライドスキャナ
• 血管インターベンションロボットや外科用マニピュレータ
• 上肢・下肢リハビリテーションロボット
• 耳石再定位療法機器や精密ポジショニング機器
• 回転テーブルや精密医療機器

• HAGシリーズ：内蔵ドライバ、高精度エンコーダ、STOやブレーキのオプションを備えた関節アクチュエータ
• TCHLシリーズ：トルクセンサ内蔵で荷重検出や安全な人機協調を実現するハーモニック関節モジュール
• HAT

ボア径: 9 mm - 50 mm
トルク: 4 Nm - 1,200 Nm

... 導入
HATF 一体型フランジ搭載ハーモニックサーボ回転アクチュエータは、エンドフェース取り付けができない場合の取り付けを可能にする面接触フランジを備えています。ハーモニックドライブ（フレーム 11～58）に対応し、定格トルクは 4 N·m ～ 1200 N·m をカバーします。Tamagawa プロトコル対応のマルチターン絶対エンコーダ（single-turn 17bit / multi-turn 16bit または single-turn 23bit / multi-turn ...

ボア径: 9 mm - 50 mm
トルク: 4 Nm - 1,200 Nm
動作温度: -40 °C - 70 °C

... 導入
HATシリーズの中空軸および標準仕様のハーモニックドライブ回転アクチュエータは、ハーモニックギア、モーター、マルチターン絶対値エンコーダ（Tamagawaプロトコル）を統合しています。対応型式：HAT11、HAT14、HAT17、HAT20、HAT25、HAT32、HAT40、HAT50、HAT58。定格トルクは約4 N·m〜1200 N·mで、中空軸径および外形寸法は型式により異なります。デュアルエンコーダやカスタム構成が可能。狭小設置向けにエンドフェイス取付に対応します。

特長

• 中空貫通設計：中空孔によりモーターケーブル、センサ線、油圧・空気配管を継続して通線でき、露出配線を回避—協働ロボット、多関節マニピュレータ、シリアルリンク装置に適合します。
• 高い一体化：モーター、エンコーダ、オプションのブレーキをコンパクトに統合し、機械的・電気的接続を簡素化します。
• 長寿命・低メンテナンス：ハーモニック機構が歯面の摩耗を分散し衝撃を低減。通常条件下での潤滑・保守は最小限で済みます。
• 環境適応性：粉塵や高湿度環境でも安定稼働。型式によっては-40°C～70°C対応。
• 柔軟な運用：重量や設置スペースの厳しい制約下でも位置決め性能を維持する設計です。

• 協働・産業用ロボットの関節用アクチュエータ
• 多軸マニピュレータおよびシリアルリンクアーム
• 航空宇宙用駆動ユニット、検査装置、自動化組立ライン
• 狭小空間でのケーブル・配管の通線が必要な設置

• 型式：HAT11、HAT14、HAT17、HAT20、HAT25、HAT32、HAT40、HAT50、HAT58
• 減速比：例

ボア径: 9 mm - 50 mm
トルク: 4 Nm - 1,964 Nm

... 概要
統合型回転アクチュエータは、フレームレスの内回転子トルクモータ、ハーモニックドライブ、絶対値エンコーダを一体化したユニットです。駆動用電子機器は通常外付けとされ、柔軟な組み込みと高精度な動作制御を可能にします。本ユニットは高トルク密度、精密な位置決め、設置スペースの最小化を必要とする用途向けに設計されています。

特長

• 高トルク出力：低速域で十分なトルクを発生し、機械の負荷要件に対応します。
• コンパクト一体設計：フレームレスモータの構成によりアクチュエータへ直接組み込み、外形を最小化し機械的統合を簡素化します。
• 高精度制御能力：高分解能絶対エンコーダによりサブミクロン／角秒レベルの位置決めと安定した停止を実現します。
• 低慣性の動的応答：軽量ロータと低摩擦構造で加速応答を向上させ、動作遅延を低減します。
