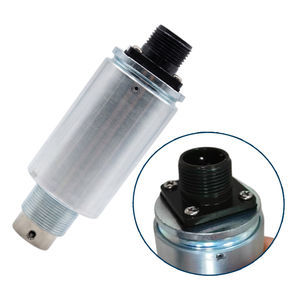

ショートストロークソレノイド

電圧: 205 V
強度: 450 N - 3,750 N
ストローク: 2 mm - 4 mm

... エレベーター用ブレーキソレノイドは、短ストロークで高い磁力を持つ線形スプレッダーソレノイドで、エレベーターおよびエスカレーターのブロック式またはドラム式ブレーキの解放を目的に設計されています。単作用（シングルアクティング）または複作用（ダブルアクティング）のスプレッダーソレノイドがあり、単一または二重ブレーキシステムに対応します。

機能とバリエーション

• 単作用スプレッダーソレノイド：ブレーキ解放のために一方向に作動する押し型アクチュエータ。
• 複作用スプレッダーソレノイド：一つのハウジングに二つのソレノイドシステムを備え、反対方向に押圧します。安全性と冗長性を高めるために現代のシステムで一般的に使用されます。複作用タイプには手動解除を備えるものもあります。
• 磁力特性：両タイプとも増加する磁力特性を示します。コイル設計により使用可能なデューティサイクルが決まります。
• 過励磁モード：過励磁（40%

...

電圧: 24 V
強度: 3 kgf
ストローク: 5 mm - 8 mm

... 製品概要
Weilong TechnologyのAS 4545プッシュプル式ソレノイドアクチュエータは、産業・商業向けのコンパクトな電磁式線形アクチュエータです。最適化されたコイルと磁気回路を備え、亜鉛めっき処理を施した炭素鋼ハウジング内で電気エネルギーを制御された直線運動に変換します。標準は24V DC（12Vオプションあり）で、短ストロークかつ高速応答が必要な用途に適しています。

設計と動作
本アクチュエータは押し/引きの双方向線形運動を提供し、ストロークは5〜8 ...

電圧: 24 V
強度: 1 N - 10 N
ストローク: 0 mm - 12 mm

... 概要
WL2551 直線型チューブラソレノイドは、コンパクトな円筒形ハウジングに高い直線力を発揮する電磁アクチュエータです。密閉型の鋼製チューブ構造により機械的安定性と熱特性が向上し、粉じんや振動に対する保護が得られるため、産業用自動化や組込みOEM用途に適しています。

主な特長

• 安定性と環境保護を確保する密閉円筒ハウジング
• サイズに対して高い力密度
• 応答性が高く、動作音が小さい
• 複数電圧対応および行程、力、シャフト形状、取り付けのカスタマイズが可能
• チューブ構造により放熱性と耐久性が向上

動作原理
コイルに直流電流を印加すると磁場が発生し、強磁性プランジャがコイル中心へ引き寄せられて直線運動（プッシュまたはプル）を生じます。電流を切ると戻りバネがプランジャを元の位置に戻します。

用途

• 自動化：コンベヤ駆動、仕分けメカニズム
• 施錠・アクセス制御：電気錠、ラッチ、キャビネットロック
• 自販機・事務機器：解放機構、ディスペンサ、プリンタ
• 医療機器：小型アクチュエータモジュール、診断機器、流体制御バルブ
• 自動車：電気スイッチ、燃料制御機構、ギアボックスロック
• 精密で高耐久の小型直線駆動を必要とするOEM/組込みシステム

利点と欠点（要約）

• 利点：省スペース；サイズに対して高い力；高速応答；構造が単純で信頼性が高い；取り付け・カスタムが柔軟
• 欠点：行程が限られ長行程では有効力が低下；連続運転時のコイル発熱（熱対策が必要）；ラッチ機構でない限り連続消費電力；ラジアル荷重に敏感；衝突音が発生；専用ドライバなしでは比例制御不可

技術仕様

• Model:

...

電圧: 12, 24 V
強度: 1.5 N - 8 N
ストローク: 4 mm - 10 mm

... 製品概要
WL0840 プッシュプルリニアソレノイドは、産業・商用機器向けの短行程リニアアクチュエータです。コンパクトで応答が速く、ロッキング機構や自動販売機、各種自動化機構への電気的簡易統合に適しています。

動作原理
本体には通電時に磁場を発生する銅製コイルが組み込まれています。コイル内の強磁性プランジャが軸方向に移動して押す／引く力を発生します。非通電時はバネや機械的リターンで復帰します。行程と力は規定範囲内で調整可能です。

主な用途 ...

電圧: 3 V - 24 V

... 概要
ミニプッシュプルソレノイドは、銅線コイルに電流を通して磁場を発生させ、その磁場で金属プランジャを移動させることで電気エネルギーを精密な直線運動に変換する小型の電気機械デバイスです。取り付け向きにより押し動作（プッシュ）または引き動作（プル）に設定できます。ミニプッシュプルソレノイドは、スマートロック、自動販売機、医療機器、ロボティクスなど、短い行程でコンパクトかつ高速・精密な機械動作が求められる用途で広く使われます。

要約
ミニプッシュプルソレノイドは小型で応答が速く構造が単純なため、設置スペースが限られるが信頼できる直線運動が必要な用途に適しています。設計者は電圧、行程長、出力力に基づきバリアントを選定します。

動作原理

• 銅線コイルに電流が供給されます。
• コイルの周囲に磁場が発生します。
• ソレノイド内の強磁性プランジャが磁場に引き寄せられ、直線運動（構成によりプッシュまたはプル）を生じます。
• 電源が切れると復帰用スプリング（または同等品）がプランジャを戻します。
• 単純な磁気引力により高速で精密、繰り返し可能な直線動作が得られます。

用途

• 産業用自動化（作動、制御機構）
• スマートロックおよび電気錠システム
• 自動販売機（製品解放機構）
• 医療機器（精密な直線作動を要するバルブ、ポンプ）
• ロボティクス（機構用の直線アクチュエータ）
• オフィス機器：プリンター、POS/レジ、電子ロッカー

利点と欠点

• 利点：狭小スペースに適したコンパクトさ、応答速度の速さ、単純で信頼性の高い電磁動作、比較的低コスト、複数の電圧/行程/力バリエーションが利用可能、機械部品が少なく寿命が長い。
• 欠点：大型の電磁装置と比べて最大出力力が制限される、通常行程は短い、高負荷や連続運転ではコイルの発熱が問題となる場合があるため熱対策が必要、誤動作や過熱を避けるため正しい電圧指定が必要。

設計・選定ガイド

• 供給電圧（一般的に5V、12V、24V

...

電圧: 12, 24 V
強度: 0.3 kgf
ストローク: 3 mm - 5 mm

... 製品概要
プッシュプル型チューブラーソレノイド WL4343 は、電流を繰り返し可能な直線運動に変換する線形電磁アクチュエータです。チューブ状ハウジング、コイル、押し引き両方向で作動する可動プランジャーを備えます。チューブ構造により磁気効率が向上し、内部部品を保護し、コンパクトな取り付けに適します。

プッシュプル型チューブラーソレノイドとは？
コイルにより発生する磁場で直線力を生み出す電気機械装置です。設計によりプランジャーは押し・引きの両方向で動作します。一般的な用途は自動化、施錠システム、券売機など、狭いスペースで精密な直線運動が必要な場面です。

特長

• スペースを節約し内部部品を保護するコンパクトなチューブ型設計
• 効率的な磁気回路により高い力対サイズ比を実現
• 押し・引きの両動作に対応
• 一般的な直流電圧（6

...

電圧: 12, 24 V
強度: 2.45 kgf
ストローク: 5 mm - 10 mm

... 概要
チューブラー（管状）引きソレノイドは、通電時にピストン（プランジャー）を円筒状のコイル内に引き込み、直線運動を発生させます。構成は円筒コイル、フェロ磁性ハウジング、および可動プランジャー（コア）です。コイルに電流が流れると磁場が発生し、プランジャーがコイル内に引き込まれて直線移動を行います。チューブラー設計は閉磁路型で、開放フレーム型と比較して強度・安定性・磁気性能の一貫性に優れ、狭小空間や工場の自動化に適しています。

主な特徴と利点

• コンパクトな円筒形ボディにより、粉塵や機械的損傷から保護
• 閉磁路（チューブラー）設計により安定した磁気回路を実現
• 複数のサイズとDC電圧（一般的：12

...

電圧: 110, 208 V
強度: 0.3 kgf
ストローク: 6 mm - 8 mm

... 概要
AC直動ソレノイドは交流電力を直線運動に変換するアクチュエータです。WL0829は産業用自動化・機械向けに設計され、銅巻線、可動プランジャー、固定鉄芯、および振動・ハミング低減のためのシェーディングコイルを備えています。複数のストロークと力で提供され、制御システムやバルブに組み込み可能です。

主な特徴

• 交流直接駆動（整流器不要）
• 高速応答と強い初期引力
• シェーディングコイルによりハミング・振動を低減
• ストローク6–8

...

電圧: 12, 18, 24 V
強度: 6 N - 10 N
ストローク: 6 mm - 8 mm

... 製品概要
産業用オートメーションおよびOEMシステム向けに設計された直流チューブラーソレノイド。円筒形コイル、プランジャー（芯棒）、戻りばねを封入したチューブ状ハウジング内で電気エネルギーを制御された直線運動に変換します。プルまたはプッシュ動作に対応し、電圧、ストローク、力の仕様を変更可能です。

主な特長

• 円筒形コイルとスライド式プランジャーを持つチューブラー構造
• プルまたはプッシュ動作（チューブラープルプッシュ型）
• 高速・高精度用途に適した迅速な応答と直線運動
• 密閉設計により汚染を低減し、メンテナンスを簡素化
• OEM統合向けに電圧およびストローク/力のカスタマイズが可能
• 一部モデルで上位の絶縁クラスや防水オプションあり

利点

• チューブハウジングが埃や湿気の影響を抑制
• 狭いスペースにも組み込みやすいコンパクトな円筒形
• 迅速な作動と正確な直線変位
• 可動部品が少なく取付けが容易
• 電気的・機械的パラメータのカスタマイズ性

欠点

• 定格が100%でない場合、連続運転で発熱する可能性がある
• モーターや空気圧アクチュエータと比べてストロークが制限される
• プランジャー位置により力が変化する（非線形な力-ストローク特性）
• コイル焼損を避けるため安定した直流電源が必要

トラブルシューティングと保守

• 動作しない：電圧、配線、コイルの損傷、プランジャーの固着を確認
• 力が弱い／ストローク不足：供給電圧、デューティサイクルを確認し、機械的障害物を除去、エアギャップを縮小
• コイル過熱や焼損：定格デューティを超えた連続通電を避け、適正電圧と指定のプランジャー/スプリングを使用
• 騒音や振動：取付けを締め、整列を確認し摩耗したプランジャー/スプリングを交換
• 応答遅延：定格電圧を維持し摩擦箇所を清掃、弱いスプリングを交換
• プランジャーの固着：内部の異物を除去し曲がった/破損したプランジャーや故障したスプリングを交換、残留磁気に対処
• 過酷環境での使用：IP65/IP67相当のチューブラーバージョンや耐食材質を選択
• 予防上の注意：電圧・デューティ仕様を遵守し内部部品を清潔・整列させる

用途
産業用オートメーション、包装・選別機、ロッキングシステム、自動販売機・アクセス制御、医療機器（診断・流体制御）、自動車用アクチュエータ、オフィス機器（プリンター・複写機）、ロボティクス、スマートデバイスなどで使用されます。一般的な用途はロック、押し出し、排出、位置決め、バルブ／スイッチ制御です。

技術仕様

• Brand:

...

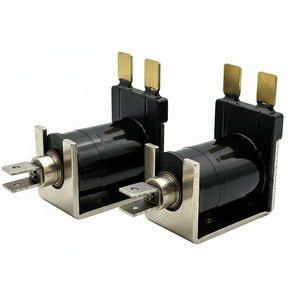

電圧: 12, 24 V
強度: 0.4 kgf
ストローク: 3 mm - 5 mm

... 製品概要
WL0838 C型フレームソレノイドは、電気エネルギーを精密な直線運動に変換する小型のオープンフレーム電磁アクチュエータです。応答が速く安定した出力力を持ち、狭小スペースでの設置に最適化されています。取り付けが容易で、放熱性に優れ、（電圧、ストローク、力）などのカスタムオプションを備えています。

主な用途・アプリケーション

• 自動販売機（供給およびロック機構）
• スマートロックおよび電子ドア締結／アクセス制御システム
• 医療機器および流体制御システム（診断・精密制御）
• 産業用オートメーション：バルブ、スイッチ、アクチュエータ、産業機器制御
• 包装機、印刷システム、繊維機械
• コイン機、キオスク、事務機器などの小型機器

特長と利点

• オープンCフレーム設計によりコンパクトな設置と放熱性向上
• プランジャーとコイルの機構により応答速度が速く正確な直線運動を実現
• ストローク長、電圧（AC/DC選択可）、出力力のカスタマイズが可能
• 製造・保守・組立が容易でコスト面に有利
• バリエーションにより間欠および連続運転に対応可能

メリット

• 狭いスペースに適したコンパクト設計
• 生産・調達コストに優れる
• オートメーションに適した短い応答時間
• オープンフレーム構造で取り付け・保守が容易
• クローズド型と比べて放熱性が向上
• 電圧、ストローク、力、取付方法などのカスタマイズが可能

デメリット

• クローズドフレームと比べて磁気効率が低く（磁束漏れ）
• 最大出力力が低く、重量物向けには不向き
• 内部部品が露出するため、保護がないと粉塵や湿気に弱い
• 高周波でのスイッチング時に騒音や振動が大きくなる
• 連続で過負荷運転すると耐久性や寿命が短くなる可能性がある

トラブルシューティングと保守（概要）

• 動作しない：電源、電圧適合、コイル抵抗、配線を確認。焼損したコイルは交換
• 力不足：供給電圧を確認、負荷を軽減するか高力タイプを選定、アライメントを確認
• 過熱：Duty（使用率）を確認、電源安定性を点検、通気を改善するか高定格部品を選択
• 応答遅延：異物を除去、戻りバネを点検/交換、安定した電源を確保
• 騒音/振動：取付けを確認、摩耗したバネ/プランジャーを交換、騒音低減のためDCタイプを検討
• プランジャー固着：汚れを除去、弱い戻りバネを交換、脱磁や非磁性スペーサーを検討
• 運動不安定：配線やコイル絶縁を点検、電源の安定性や熱保護を確認

選定時の注意事項
WL0838または同等のC型ソレノイドを選定する際は、必要な電圧（AC/ ...

電圧: 12, 220, 24 V
強度: 40 N
ストローク: 10 mm - 20 mm

... 製品概要
トラクションソレノイド（引きソレノイド、リニアソレノイド）は、通電時に線形の引き動作を発生する電磁アクチュエータです。コイルに電流が流れるとプランジャーがコイル内部に引き込まれ、電気エネルギーを機械的な移動に変換します。押す・引く・ロック・トリガーなどの機械動作に用いられ、そのシンプルな構造（コイル、プランジャー、スプリング、ハウジング）は産業用オートメーションや制御システムでの精密かつ再現性のある直線運動に適しています。

主な特長
WL2584トラクションソレノイドはコンパクトな構造、応答性の速さ、可変のストロークと引張力を特長とします。一般的なDC電圧（12V、24V等）で動作し、カスタム電圧にも対応可能で、適切な熱管理により連続・断続運転どちらにも対応します。

• コンパクトなコイル-プランジャー設計
• 高速応答と高い再現性
• 標準及びカスタム電圧（例：12V、24V；AC220Vオプション記載）
• 調整可能なストローク（10–20

...
