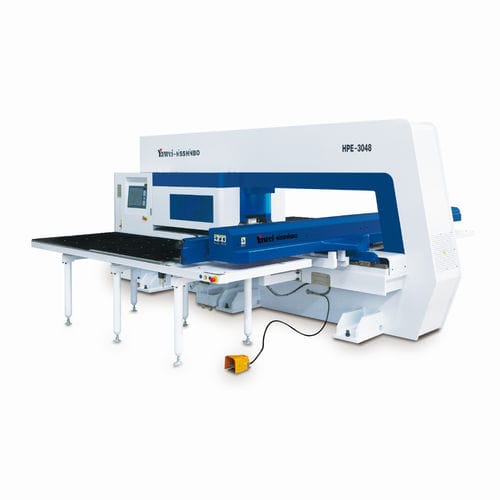

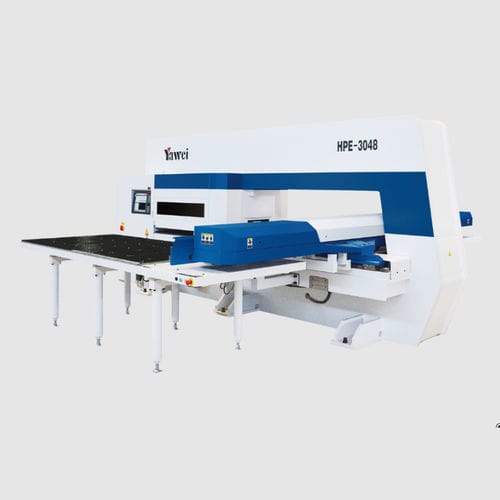

Puncionadeira CNC HPE series

com servoacionamentopara metaispara chapas

Visão geral do produto
Cabeçote de punção controlado por servo com taxa de punção de pico até 2300 golpes/min. Interface homem-máquina totalmente touchscreen e sistema CNC potente para posicionamento preciso com precisão de ponto morto de 0,01 mm. Torreta rotativa de engrenagem constante patenteada para indexação repetível de ferramentas; capaz de conformação por rolos eficiente e precisa. Projetado para baixo consumo de energia e redução de ruído em linhas de produção industriais.

Modelos disponíveis

• HPE-3078
• HPE-3058
• HPE-3057
• HPE-3048
• HPE-3047
• HPE-3044

Dados técnicos — HPE-3078

• Força nominal: 294 kN
• Tamanho máximo de chapa processável (incl. uma reposição): 2000×5000 mm
• Espessura máxima de chapa (aço carbono): 6,35 mm; (aço inoxidável): 4 mm
• Diâmetro máximo de um punção: Φ88,9 mm
• Precisão de punção: ±0,1 mm; precisão de posicionamento no ponto morto: 0,01 mm
• Frequência de punção: 2300 cpm (pico); máx. (passo 1 mm, curso 6 mm): 750 cpm; (passo 25,4 mm, curso 6 mm): 410 cpm
• Velocidade máxima de deslocamento da chapa: 102 m/min
• Velocidade da torreta: 30 rpm
• Número de eixos de controlo: 5 (X, Y, T, C, Z)
• Potência de trabalho abrangente: 6,1 kW
• Requisito de ar comprimido: 0,6 MPa
• Dimensões totais (C×L×A): 6920 × 5000 × 2260 mm
• Peso: 25.500 kg

Especificações principais

• Série: HPE series
• Força nominal: 294 kN
• Frequência máxima de punção (pico): 2300 golpes/min
• Precisão de punção: ±0,1 mm; precisão de posicionamento no ponto morto: 0,01 mm
• Diâmetro máximo de punção: Φ88,9 mm
• Espessura máxima do material: aço carbono 6,35 mm; inox 4 mm
• Velocidade da torreta: 30 rpm
• Velocidade máxima da chapa: 102 m/min
• Eixos de controlo: 5 (X, Y, T, C, Z)
• Interface HMI: sistema CNC com ecrã tátil completo
• Variantes e tamanhos máximos: HPE-3078 (2000×5000 mm), HPE-3058 (1500×5000 mm), HPE-3057 (1500×4000 mm), HPE-3048 (1250×5000 mm), HPE-3047 (1250×4000 mm), HPE-3044 (1250×2500 mm)
