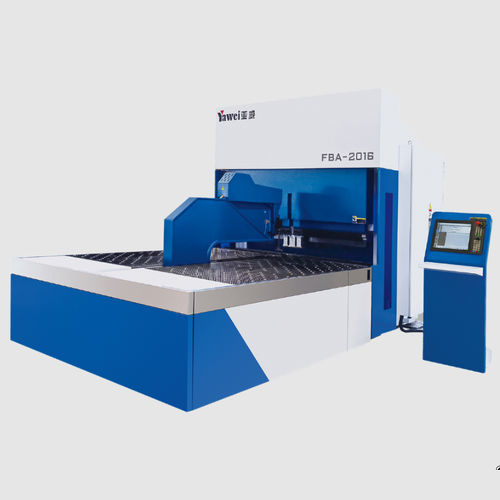

Prensa dobradeira servoelétrica FBA series

CNCpara oficinade precisão

Visão geral do produto

• Família de dobradeiras CNC para chapa projetada para dobra de precisão com HMI totalmente touch e controle CNC avançado.
• Abertura mecânica de fixação confiável e posicionamento flexível para manuseio repetível de peças.
• Modelos abrangem ampla gama de comprimentos e alturas de dobra e espessuras de material, adequados para fabricação de gabinetes, carcaças e HVAC.
• Construção pensada para baixo consumo de energia e redução de ruído em ambiente produtivo.

Modelos disponíveis / Opções

• FBA1516
• FBA1516 (tipo ventosa)
• FBA2016
• FBA2020
• FBA2030

Especificações técnicas
FBA1516
Comprimento diagonal máximo da chapa: 1850 mm
Comprimento máximo de dobra: 1500 mm
Altura máxima de dobra: 165 mm
Espessura máxima (aço macio 410 N/mm²): 1,2 mm
Espessura máxima (aço inoxidável 660 N/mm²): 0,8 mm
Espessura máxima (liga de alumínio 265 N/mm²): 1,6 mm
Espessura mínima: 0,5 mm
Eixos servo: 12
Potência total: 28 kW
Dimensões (L*W*H): 4.4*2.2*2.45 m
Peso da máquina: 10000 kg

FBA1516 (tipo ventosa)
Comprimento diagonal máximo da chapa: 1850 mm
Comprimento máximo de dobra: 1500 mm
Altura máxima de dobra: 165 mm
Espessura máxima (aço macio 410 N/mm²): 1,2 mm
Espessura máxima (aço inoxidável 660 N/mm²): 0,8 mm
Espessura máxima (liga de alumínio 265 N/mm²): 1,6 mm
Espessura mínima: 0,5 mm
Eixos servo: 9
Potência total: 25 kW
Dimensões (L*W*H): 3.4*2.2*2.45 m
Peso da máquina: 9500 kg

FBA2016
Comprimento diagonal máximo da chapa: 2400 mm
Comprimento máximo de dobra: 2000 mm
Altura máxima de dobra: 165 mm
Espessura máxima (aço macio 410 N/mm²): 2,0 mm
Espessura máxima (aço inoxidável 660 N/mm²): 1,2 mm
Espessura máxima (liga de alumínio 265 N/mm²): 3,0 mm
Espessura mínima: 0,5 mm
Eixos servo: 12
Potência total: 36 kW
Dimensões (L*W*H): 4.5*2.8*2.8 m
Peso da máquina: 14000 kg

FBA2020
Comprimento diagonal máximo da chapa: 2400 mm
Comprimento máximo de dobra: 2000 mm
Altura máxima de dobra: 200 mm
Espessura máxima (aço macio 410 N/mm²): 2,0 mm
Espessura máxima (aço inoxidável 660 N/mm²): 1,2 mm
Espessura máxima (liga de alumínio 265 N/mm²): 3,0 mm
Espessura mínima: 0,5 mm
Eixos servo: 12
Potência total: 36 kW
Dimensões (L*W*H): 4.5*2.8*3.0 m
Peso da máquina: 17000 kg

FBA2030
Comprimento diagonal máximo da chapa: 2400 mm
Comprimento máximo de dobra: 2000 mm
Altura máxima de dobra: 300 mm
Espessura máxima (aço macio 410 N/mm²): 2,0 mm
Espessura máxima (aço inoxidável 660 N/mm²): 1,5 mm
Espessura máxima (liga de alumínio 265 N/mm²): 3,0 mm
Espessura mínima: 0,35 mm
Eixos servo: 13
Precisão de ângulo: ±30′
Potência total: 36 kW
Dimensões (L*W*H): 4.6*2.8*3.2 m
Peso da máquina: 15800 kg

Características / especificações técnicas

• Interface homem–máquina: HMI touch completa com sistema CNC para gestão de programas e repetibilidade.
• Fixação: fixação mecânica confiável combinada com dispositivos de posicionamento flexíveis para geometrias complexas.
• Capacidade de materiais: aço macio, aço inoxidável e ligas de alumínio (espessura máxima conforme modelo e resistência do material).
• Espessura mínima de chapa: 0,35–0,5 mm dependendo do modelo.
• Eixos servo: de 9 a 13 na gama (modelos maiores podem oferecer eixos adicionais).
• Potência instalada: 25–36 kW dependendo do modelo.
• Área ocupada e peso variam por modelo — verifique as dimensões específicas para planeamento de layout e transporte.

Imagens & vídeo
A página do produto inclui galeria de imagens de amostra e um vídeo demonstrativo mostrando layout da máquina, utillagens e resultados típicos de produção.
